Steyr 190 und 190s Traktor Reparaturanleitung

Reparaturanleitung für den Steyr 190 und 190s Traktor. Die Druckschrift gibt den Vertragswerkstätten Richtlinien zur fachgemäßen Instandsetzung der Dreizylinder-Traktoren der Typenreihe 190, abgebildet sind der Normal-Traktor 190 und der Schmalspur-Traktor 190 s. Montagearbeiten und Einstellwerte sind so angegeben, wie sie im Werk ausgeführt werden.

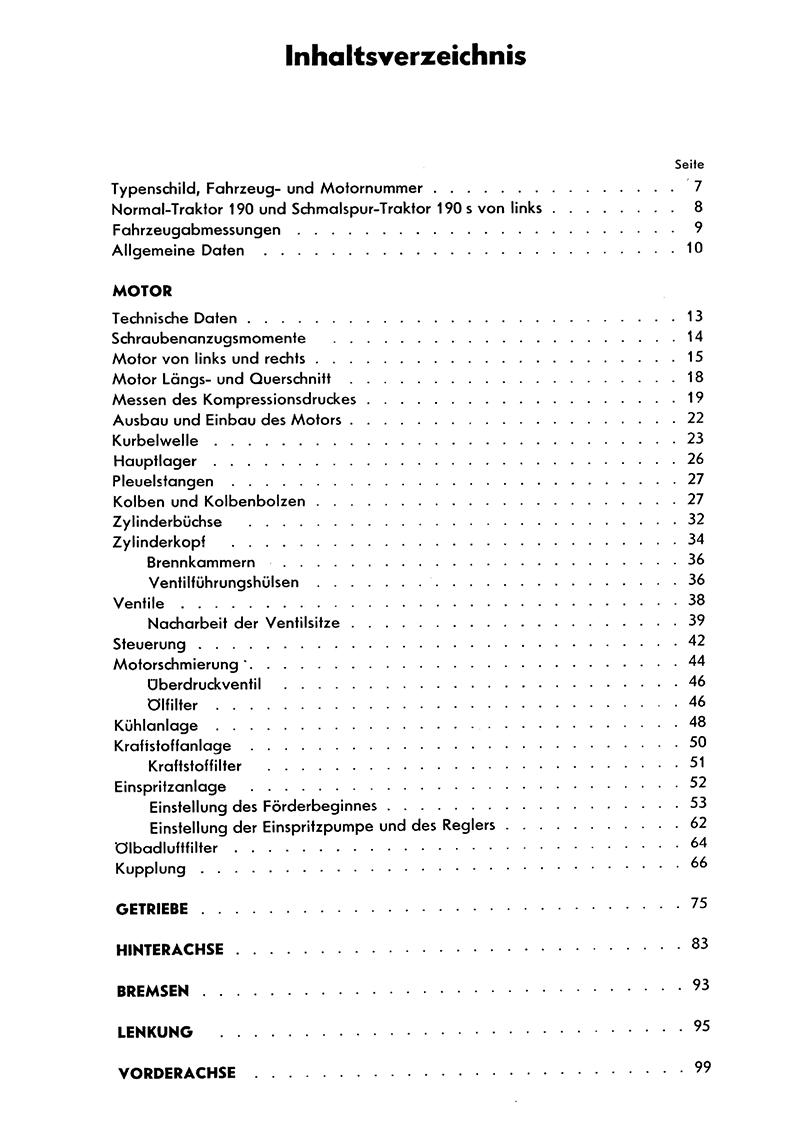

Aus dem Inhalt der Reparaturanleitung: Fahrzeugabmessungen und Allgemeine Daten; Motor mit Technischen Daten, Schraubenanzugsmomenten, Längs- und Querschnitt, Messen des Kompressionsdruckes, Aus- und Einbau, Kurbelwelle, Hauptlager, Pleuelstangen, Kolben, Zylinderbüchse, Zylinderkopf, Brennkammern, Ventilen und Nacharbeit der Ventilsitze; Steuerung, Motorschmierung, Kühlanlage und Kraftstoffanlage; Einspritzanlage mit Einstellung des Förderbeginnes, der Einspritzpumpe und des Reglers; Ölbadluftfilter und Kupplung; Getriebe, Hinterachse, Bremsen, Lenkung und Vorderachse; Hydraulisches Hubwerk mit Technischen Daten, Steuergerät, Hydraulikpumpe, Einbaufilter und Montage der Hydraulikleitungen.

Wofür die Reparaturanleitung gebraucht wird: Für Einstell- und Instandsetzungsarbeiten in der Werkstatt. Das Ventilspiel wird bei kaltem Motor mit der Fühllehre kontrolliert; für die Vorderachse sind Vorspur 4 mm, Sturz 3°, Nachlauf 0° und Spreizung 2° angegeben. Der Filtereinsatz des Hydraulik-Einbaufilters wird bei jedem Hydraulikölwechsel gereinigt. Für den 190 und 190s gibt es zudem die Betriebsanleitung und den Ersatzteilkatalog.

Ausgabe 1966, Taschenbuch, 172 Seiten, DIN A4.
