Steyr 180a - 30 PS Traktor Reparaturanleitung

Reparaturanleitung für den Steyr 180a Traktor mit 30 PS. Die Druckschrift gibt den Vertragswerkstätten Richtlinien zur fachgemäßen Instandsetzung des Traktors Typ 180a. Montagearbeiten und Einstellwerte sind so angegeben, wie sie im Werk durchgeführt werden.

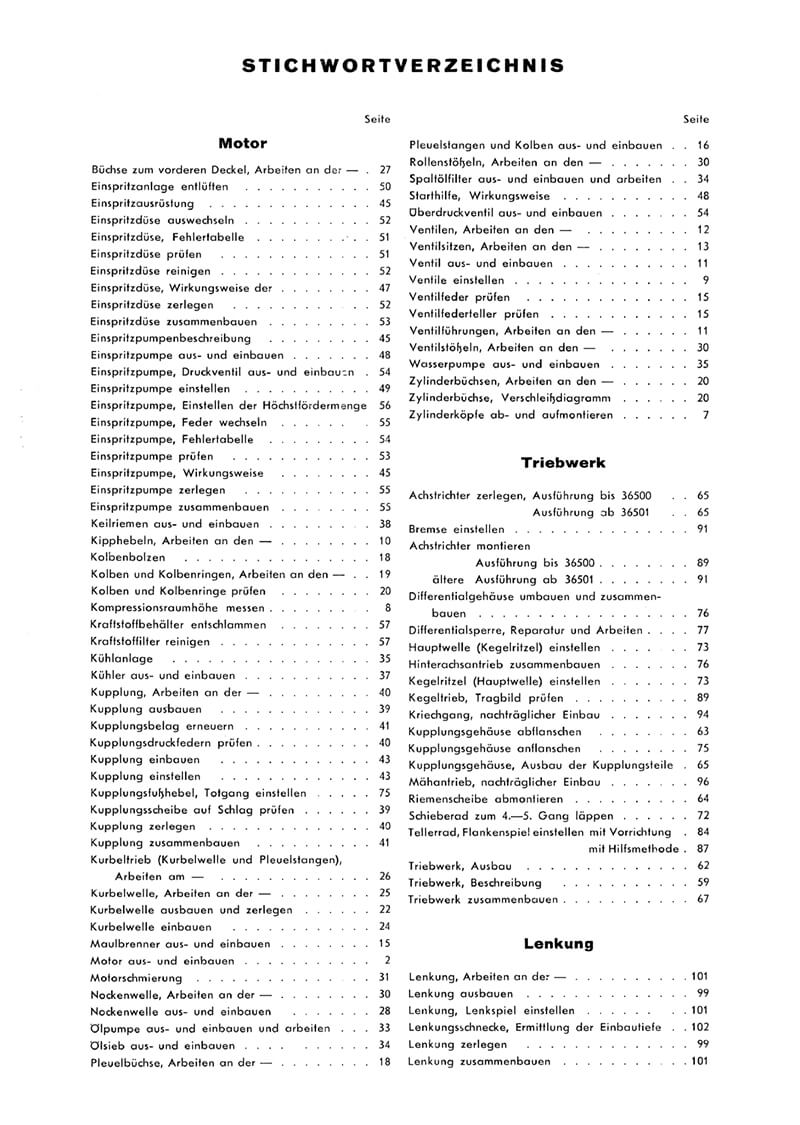

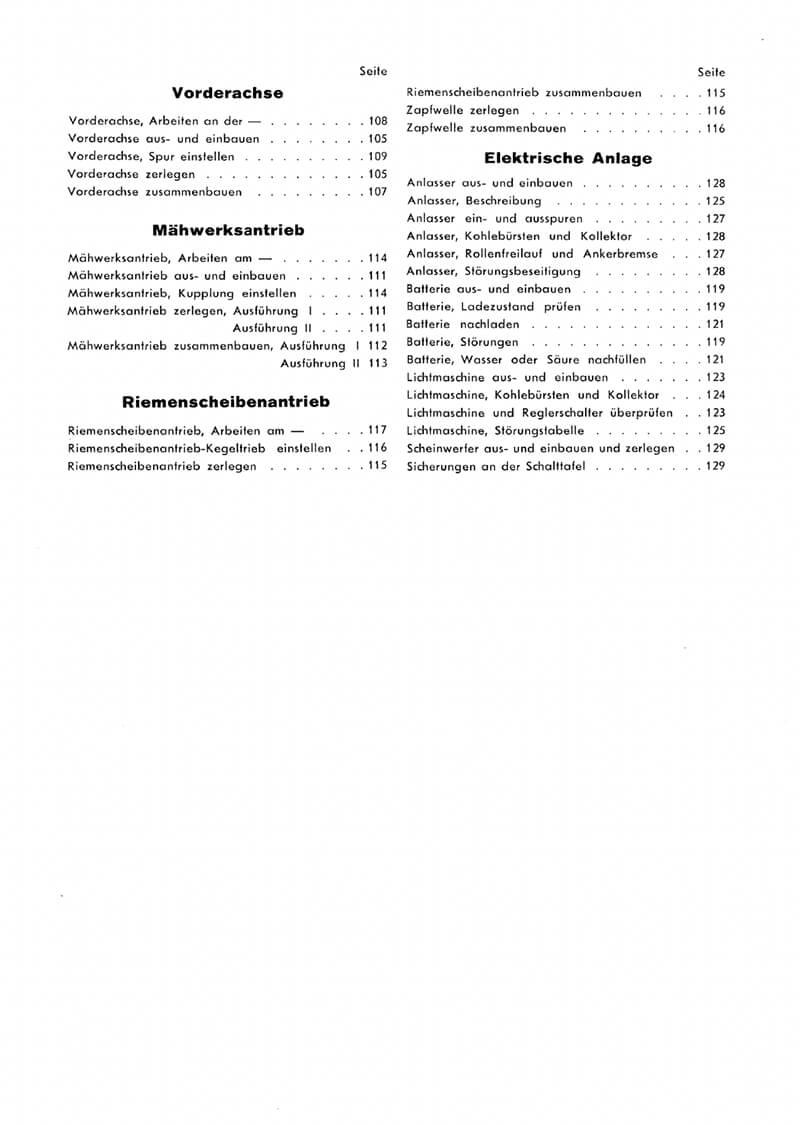

Aus dem Inhalt der Reparaturanleitung: Motor mit Technischen Angaben, Aus- und Einbau, Kipphebeln, Kolben, Kolbenbolzen und Kolbenringen, Messen der Kompressionsraumhöhe und Einstellen des Ventilspiels; Einspritzausrüstung mit Einspritzpumpe aus- und einbauen, zerlegen, prüfen und einstellen, Einstellen der Höchstfördermenge, Druckventil, Einspritzdüse prüfen, reinigen und zerlegen sowie Fehlertabellen für Pumpe und Düse; Entlüften der Einspritzanlage; Keilriemen; Kraftstoffbehälter und Kraftstofffilter; Kühlanlage; Vorderachse mit Aus- und Einbau.

Wofür die Reparaturanleitung gebraucht wird: Zum Zerlegen, Einstellen und Prüfen des Zweizylinder-Diesels WD 213 a. Beim Zerlegen wird nach dem Abnehmen des Zylinderkopfs die Kompressionsraumhöhe mit Bleistreifen gemessen; an der schwächsten Stelle soll der Streifen 2 bis 2,3 mm stark sein. Zum Einstellen nennt das Buch das Ventilspiel von 0,2 mm, kalt gemessen, und den Förderbeginn der Friedmann & Maier-Pumpe bei 18 bis 21° vor OT. Geprüft wird die Einspritzpumpe auf dem Pumpenprüfstand mit Düsen von 135 atü Abspritzdruck; je eine Fehlertabelle für Pumpe und Düse führt zur Ursache. Für Bedienung und Schmierung ist die Betriebsanleitung zum 180a da, für Teilnummern der Ersatzteilkatalog.

Faksimile der Ausgabe 9/1955, Taschenbuch, 140 Seiten, DIN A4.
