Name: Steyr 84 84a 84e 84s Traktor Betriebsanleitung
Brand: Steyr
SKU: VV0219
Price: 29.90 EUR
Availability: InStock

Vorschau: Steyr 84 84a 84e 84s Traktor Betriebsanleitung, Titelseite der Werksausgabe

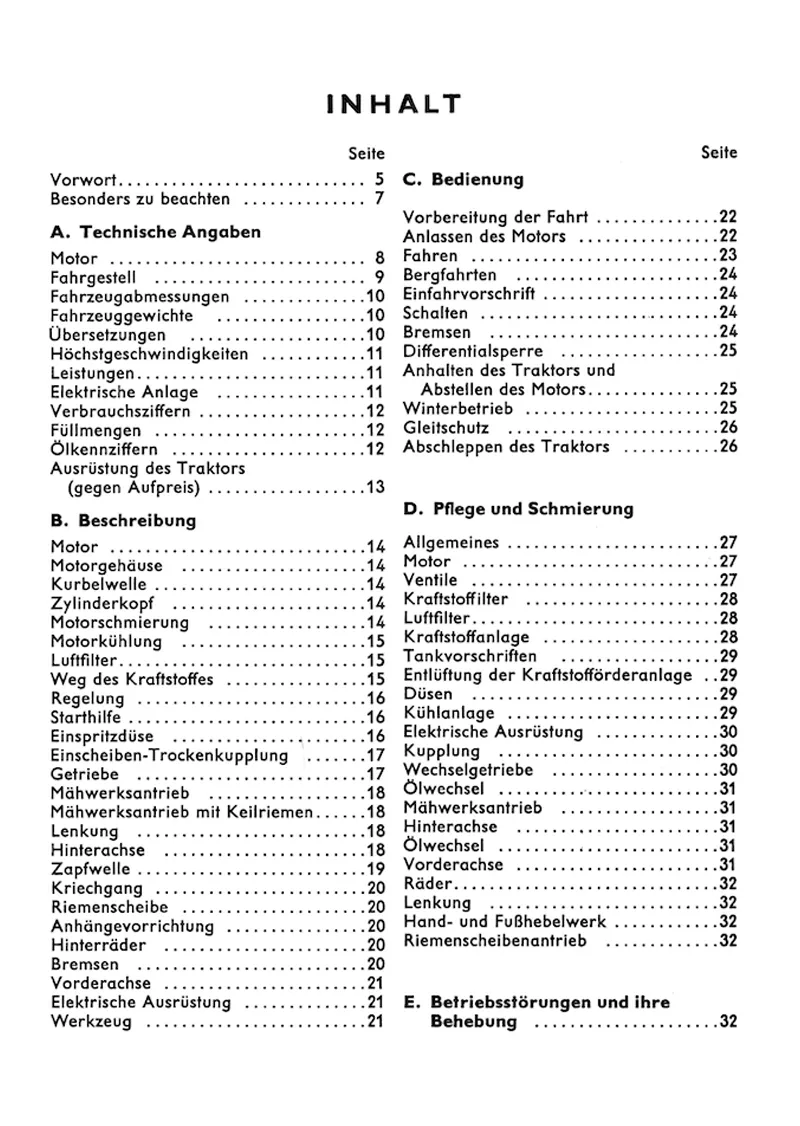

Vorschau: Steyr 84 84a 84e 84s Betriebsanleitung, Inhaltsverzeichnis mit Motor, Elektrische Anlage, Motorgehäuse, Zylinderkopf

Steyr 84 84a 84e 84s Traktor Betriebsanleitung, Titelseite der Werksausgabe

Steyr 84 84a 84e 84s Betriebsanleitung, Inhaltsverzeichnis mit Motor, Elektrische Anlage, Motorgehäuse, Zylinderkopf

Betriebsanleitung für die Steyr Traktoren 84, 84a, 84e und 84s: technische Angaben, Beschreibung, Bedienung, Pflege und Schmierung. Faksimile 6/1961, 104 Seiten, DIN A5. Werksnummer TS 24/61.

29,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Betriebsanleitung für die Steyr Traktoren 84, 84a, 84e und 84s. Das Handbuch gilt dem... mehr

Menü schließen

Betriebsanleitung für die Steyr Traktoren 84, 84a, 84e und 84s. Das Handbuch gilt dem Einzylinder-Dieseltraktor im Exportmodell Typ 84, 84a, 84e und 84s, in der 6. Auflage, mit einem Blatt für Seiten- und Bildhinweiskorrekturen. Werksnummer TS 24/61. Es enthält die technische Beschreibung sowie Bedienung und Pflege. Die Ersatzteilliste 84, 84a, 84e, 84s und die Reparaturanleitung für den Steyr 84 sind eigene Titel.

Aus dem Inhalt der Betriebsanleitung: Technische Angaben zu Motor, Fahrgestell, Abmessungen, Gewichten, Übersetzungen, Höchstgeschwindigkeiten, elektrischer Anlage, Verbrauchsziffern, Füllmengen und Ölkennziffern; Beschreibung von Motor, Schmierung, Kühlung, Einspritzdüse, Einscheiben-Trockenkupplung, Getriebe, Mähwerksantrieb, Zapfwelle, Kriechgang, Riemenscheibe und Bremsen; Bedienung mit Anlassen, Fahren, Bergfahrten, Einfahrvorschrift, Differentialsperre, Winterbetrieb und Abschleppen; Pflege und Schmierung von Ventilen, Filtern, Kraftstoffanlage, Kühlanlage, Getriebe und Hinterachse.

Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Die technischen Angaben nennen für den Motor WD 113a 18 PS bei 1750 U/min, 1330 cm³ Hubraum, Ventilzeiten und ein Ventilspiel von 0,2 mm bei kaltem Motor. Die ersten 50 Betriebsstunden soll der Motor nur mit etwa drei Viertel der Leistung laufen. Für Reparaturen mit Einstellwerten ist die Reparaturanleitung da, für Teilnummern die Ersatzteilliste.

Faksimile der Ausgabe 6/1961, Taschenbuch, 104 Seiten, DIN A5.

Technische Daten der passenden Typen

Steyr 84 1956–1964 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 84a 1956–1961 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 84e 1956–1964 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 84s 1956–1964 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³

Alle Werte auf der jeweiligen Typ-Seite.

Produktinformationen
Artikel-Nr.	VV0219
Produktgruppe	Betriebsanleitung
Modell	84, 84a, 84e, 84s
Baureihe	Baureihe 13
TS-Nummer	TS 24/61
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	104
Ausgabe / Werksnummer	6/1961

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 84 84a 84e 84s Traktor Betriebsanleitung"

Von: Doris F. Am: 07.02.2026

Sehr gute Ware, prompter Versand!

Von: Admin Am: 25.03.2026

Doris, wieder dabei. Danke für dein Vertrauen.

Der Steyr 84 ist der direkte Nachfolger des legendären 15ers und tritt mit seinem Einzylinder-Dieselmotor mit 18 PS in eine höhere Leistungsklasse ein. Was diese Baureihe besonders macht: Steyr bot den 84 in vier verschiedenen Ausführungen an, die je nach Betriebstyp sehr unterschiedliche Anforderungen an Bedienung und Einstellung stellen. Der 84a war für den Hackfruchteinsatz mit verstellbarer Spurweite ausgelegt, der 84s als Schmalspur-Traktor für den Einsatz zwischen engen Reihenkulturen, der 84e schließlich mit Schnellgang, Wendegetriebe und gefederter Vorderachse als die komfortabelste und vielseitigste Variante der Baureihe.

Genau diese Variantenvielfalt macht eine modellspezifische Betriebsanleitung so wichtig: Getriebeeinstellung, Spurweitenverstellung, Reifendrücke, Schmierstellen und zulässige Anbaugewichte unterscheiden sich je nach Ausführung erheblich. Wer einen 84e mit Wendegetriebe nach den Daten des Standard-84 betreibt, riskiert falsch eingestellte Schaltpunkte und überhöhten Verschleiß an Getriebe und Kupplung.

Da du bereits den Ersatzteilkatalog für das hydraulische Hubwerk 80 bis 86 bei uns hast, hast du jetzt die komplette Basis für Betrieb, Wartung und Ersatzteilversorgung deines Steyr 84. Ergänzend empfehlen sich noch die Reparaturanleitung Steyr 80 und 84 sowie der Steyr 84 Ersatzteilkatalog für Motor und Triebwerk.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Für welche Steyr 84 Ausführungen gilt die Betriebsanleitung?

Für das Einzylinder-Exportmodell Typ 84, 84a, 84e und 84s. Die Fahrzeugabmessungen stehen für die Typen getrennt.

Welchen Motor hat der Steyr 84 laut Betriebsanleitung?

Den Einzylinder-Viertakt-Diesel WD 113a mit 18 PS bei 1750 U/min, 110 mm Bohrung, 140 mm Hub und 1330 cm³ Hubraum, wassergekühlt.

Wie gross ist das Ventilspiel beim Steyr 84?

0,2 mm bei kaltem Motor. Die Ventilzeiten stehen in den technischen Angaben, die Kontrolle der Ventilluft im Pflegeteil.

Was ist beim Einfahren des Steyr 84 zu beachten?

In den ersten 50 Betriebsstunden den Motor möglichst nur mit etwa drei Viertel seiner vollen Leistung nutzen. Ölstand im Motor täglich prüfen, Radmuttern öfter nachziehen.

Stehen Pflege und Schmierung in der Betriebsanleitung 84?

Ja, Teil D: Motor, Ventile, Kraftstoff- und Luftfilter, Kraftstoffanlage mit Entlüftung, Düsen, Kühlanlage, elektrische Ausrüstung, Kupplung, Ölwechsel an Getriebe und Hinterachse, Lenkung und Riemenscheibenantrieb.
