Name: Steyr Plus-Serie Traktoren Kundendienst-Schulung 1972
Brand: Steyr
SKU: VV0309
Price: 19.90 EUR
Availability: InStock

Vorschau: Steyr Plus-Serie Traktoren Kundendienst-Schulung 1972, Titelseite der Werksausgabe

Vorschau: Steyr 1972, Inhaltsverzeichnis der Werksausgabe

Steyr Plus-Serie Traktoren Kundendienst-Schulung 1972, Titelseite der Werksausgabe

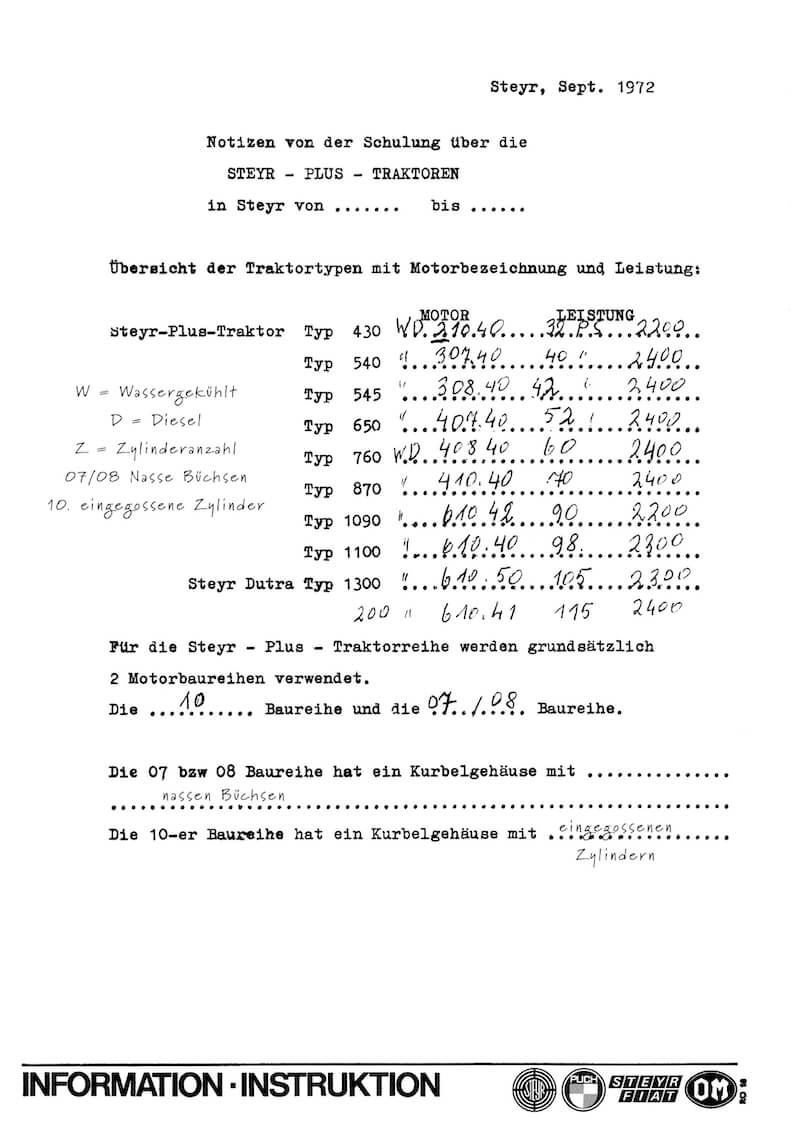

Steyr 1972, Inhaltsverzeichnis der Werksausgabe

Kundendienst-Schulung zur Steyr Plus-Serie 1972: Motortypen, Verbrennungsverfahren, Förderbeginn der Verteilerpumpe, Zapfwellenarten und Triebwerke. Faksimile 1972, 28 Seiten, DIN A4.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Kundendienst-Schulung für die Steyr Plus-Serie Traktoren 1972. Die Unterlage enthält die... mehr

Menü schließen

Kundendienst-Schulung für die Steyr Plus-Serie Traktoren 1972. Die Unterlage enthält die Notizen von der Schulung über die Steyr-Plus-Traktoren in Steyr vom September 1972, beginnend mit einer Übersicht der Traktortypen samt Motorbezeichnung und Leistung.

Aus dem Inhalt der Schulungsunterlage: Übersicht der Traktortypen 430, 540, 545, 650, 760, 870, 1090 und 1100; die zwei Motorbaureihen mit nassen Büchsen oder eingegossenen Zylindern; das Verbrennungsverfahren mit Direkteinspritzung nach dem Steyr-List-Verfahren; Einstellung der Motorsteuerung und Massenausgleich beim WD 410.40; Einstellen des Förderbeginnes bei der Verteilereinspritzpumpe für die Motoren WD 307.40 bis WD 610.42 und gesondert beim WD 210.40; Zapfwellenarten der Plus-Traktoren; Triebwerke Typ 92 für den 430, Typ 192 für den 540, Typ 192.04 für den 545, Typ 292 für den 650 und Typ 295 für den 760.

Wofür die Schulungsunterlage gebraucht wird: Für Einstellarbeiten an Motor und Einspritzanlage und zum Verständnis der Antriebe. Der Kraftstoff wird mit 220 atü eingespritzt und trifft gebündelt auf den Kolbenboden in der w-förmigen Verbrennungsmulde. Die Verteilerpumpe darf nur mit Vorrichtung ausgebaut werden. Die freie Motorzapfwelle mit Lamellenkupplung im Zwischengehäuse der Typen 545 bis 1100 liefert 540 und 1000 U/min. Die Werkstattdaten zur Plus-Serie gibt es ebenfalls.

Faksimile der Ausgabe 1972, Taschenbuch, 28 Seiten, DIN A4.

Technische Daten der passenden Typen

Steyr 430 1966–1976 · WD 210.40 · 32 PS · 2 Zylinder · 1991 cm³
Steyr 430s 1973–19xx · Steyr · 28 PS · 2 Zylinder · 1570 cm³
Steyr 430as 1973–19xx · Steyr · 28 PS · 2 Zylinder · 1570 cm³
Steyr 540 1967–1977 · WD 308.40 · 42 PS · 3 Zylinder · 2355 cm³
Steyr 545 1972–1977 · WD 308 · 45 PS · 3 Zylinder · 2355 cm³
Steyr 545s WD 308 · 45 PS · 3 Zylinder · 2355 cm³
Steyr 650 1967–1977 · WD 408.81 · 52 PS · 4 Zylinder · 3140 cm³
Steyr 760 1971–1976 · WD 408.40 · 60 PS · 4 Zylinder · 3140 cm³
Steyr 870 1968–1975 · WD 410.40 · 70 PS · 4 Zylinder · 3983 cm³
Steyr 1090 1968–1974 · WD 610t · 90 PS · 6 Zylinder · 5976 cm³
Steyr 1100 1971–1977 · WD 610.40 · 98 PS · 6 Zylinder · 5976 cm³
Steyr 1300 1969–1975 · WD 610.50 · 105 PS · 6 Zylinder · 5975 cm³

Alle Werte auf der jeweiligen Typ-Seite.

Produktinformationen
Artikel-Nr.	VV0309
Produktgruppe	Reparaturanleitung
Modell	430, 540, 545, 650, 760, 870, 1090, 1100, 1300
Baureihe	Plus-Serie
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A4
Seiten	28
Ausgabe / Werksnummer	1972

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr Plus-Serie Traktoren Kundendienst-Schulung 1972"

Von: Horst P. Am: 10.02.2026

Super, Danke!

Von: Admin Am: 25.03.2026

Horst, zweimal super an einem Tag. Danke.

Die Steyr Kundendienst-Schulung von 1972 ist eine Dokumentenklasse, die man heute kaum noch findet: kein Handbuch für den Endkunden, sondern originales Steyr-Fachwissen für autorisierte Kundendienst-Werkstätten, aufbereitet für die Schulung von Steyr-Mechanikern im Umgang mit der gesamten Plus-Serie von 430 bis 1300. Der Fokus liegt auf den Themen, die in der täglichen Werkstattpraxis die größten Unsicherheiten erzeugten: Motorsteuerung und Förderbeginn der Einspritzpumpe, der korrekte Einbau und die Kontrolle der Zylinderbüchsen sowie die Funktionsweise und Einstellung der verschiedenen Zapfwellenausführungen und Treibwerksausführungen mit Querschnittdarstellungen.

Was dieses Dokument von einer normalen Reparaturanleitung unterscheidet: Es erklärt das Warum hinter den Einstellwerten. Wer versteht, wie die Motorsteuerung der Steyr WD-Motoren arbeitet und warum der Einspritzzeitpunkt so und nicht anders eingestellt wird, macht weniger Fehler als jemand, der blind Werte aus einer Tabelle übernimmt. Für jeden, der an Steyr Plus-Serie Traktoren professionell arbeitet, ist das eine Lektüre, die sich dauerhaft auszahlt.

Zusammen mit dem Spezialwerkzeug-Katalog 1972, den du bereits hast, und den Werkstattdaten der Plus-Serie ergibt sich damit eine vollständige Werkstattbibliothek für diese Baureihe.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Welche Traktortypen behandelt die Schulung 1972?

Die Übersicht nennt die Plus-Traktoren 430, 540, 545, 650, 760, 870, 1090 und 1100, jeweils mit Motorbezeichnung und Leistung.

Mit welchem Einspritzdruck arbeiten die Plus-Motoren?

Mit 220 atü. Alle Motoren haben Direkteinspritzung nach dem Steyr-List-Verbrennungsverfahren, mit w-förmiger Kolbenmulde und Drall im Ansaugkanal.

Wie wird der Förderbeginn beim WD 210.40 eingestellt?

Gesondert: 1. Zylinder auf Zünd-OT stellen, Motor auf 45° vor OT zurückdrehen, Messuhr mit Adapter auf die Pumpe setzen und den Förderbeginn über die Messuhr einstellen.
