Name: Steyr Werkstattdaten für Traktoren - Ausgabe 1980
Brand: Steyr
SKU: VV2341
Price: 49.90 EUR
Availability: InStock

Vorschau: Steyr Werkstattdaten für Traktoren - Ausgabe 1980, Titelseite der Werksausgabe

Vorschau: Steyr 1980, Inhaltsverzeichnis mit MOTOR, Einbaumaße der Ventile, Ventilsitzmaße, Einbau der Ventilführungen

Vorschau: Steyr 1980, Inhaltsverzeichnis mit Motor-Daten, Ventilfeder, Ventilrückstand, Anziehreihenfolge des Zylinderkopfes

Steyr Werkstattdaten für Traktoren - Ausgabe 1980, Titelseite der Werksausgabe

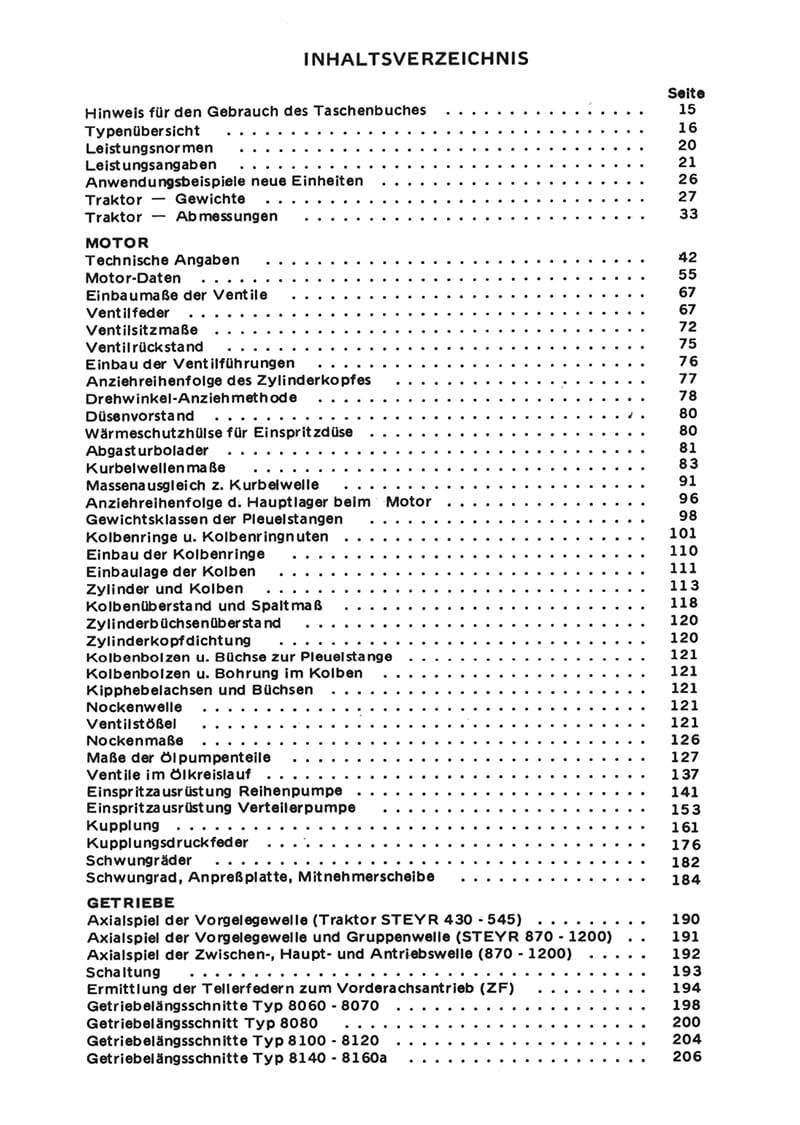

Steyr 1980, Inhaltsverzeichnis mit MOTOR, Einbaumaße der Ventile, Ventilsitzmaße, Einbau der Ventilführungen

Steyr 1980, Inhaltsverzeichnis mit Motor-Daten, Ventilfeder, Ventilrückstand, Anziehreihenfolge des Zylinderkopfes

Werkstattdaten für Steyr Traktoren, Ausgabe 1980: Motor-Daten, Ventile, Kurbelwelle, Kolben, Einspritzausrüstung, Kupplung. Faksimile 1980, 364 Seiten, DIN A5. Werksnummer TS 279/79.

49,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Werkstattdaten für Steyr Traktoren, Ausgabe 1980. Das Taschenbuch in 4. Auflage bündelt die... mehr

Menü schließen

Werkstattdaten für Steyr Traktoren, Ausgabe 1980. Das Taschenbuch in 4. Auflage bündelt die Werkstattdaten der Traktoren in Deutsch, Englisch und Französisch. Werksnummer TS 279/79. Es beginnt mit einem Hinweis für den Gebrauch, einer Typenübersicht und den Leistungsangaben.

Aus dem Inhalt der Werkstattdaten: Typenübersicht, Leistungsnormen und Leistungsangaben; Traktor-Gewichte und Abmessungen; Motor mit Technischen Angaben, Einbaumaßen der Ventile, Ventilsitzmaßen, Einbau der Ventilführungen, Anziehreihenfolge des Zylinderkopfes, Drehwinkel-Anziehmethode, Düsenvorstand, Abgasturbolader, Kurbelwellenmaßen, Massenausgleich, Gewichtsklassen der Pleuelstangen, Kolbenringen, Kolbenüberstand, Zylinderkopfdichtung, Nockenmaßen und Ölpumpenteilen; Einspritzausrüstung mit Reihen- und Verteilerpumpe; Kupplung und Schwungräder; Getriebe mit Axialspiel der Vorgelegewelle für die Typen 430 bis 545, Axialspiel von Gruppen-, Haupt- und Antriebswelle für die Typen 870 bis 1200, Tellerfedern zum Vorderachsantrieb und Getriebelängsschnitten der Typen 8060 bis 8160a.

Wofür die Werkstattdaten gebraucht werden: Zum Nachschlagen von Maßen und Einstellwerten bei der Instandsetzung. Die Motorkapitel nennen Ventilrückstand, Kolbenüberstand, Spaltmaß und Zylinderbüchsenüberstand; die Getriebekapitel zeigen, wie Axialspiel und Tellerfedern ermittelt werden. Frühere Ausgaben der Werkstattdaten gibt es ebenfalls.

Faksimile der Ausgabe 1980, Taschenbuch, 364 Seiten, DIN A5.

Technische Daten der passenden Typen

Steyr 80 1949–1964 · WD 113 · 13/15 PS · 1 Zylinder · 1330 cm³
Steyr 84 1956–1964 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 86 1964–1975 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 185a 1958–1967 · WD 313 a · 55 PS · 3 Zylinder · 3991 cm³
Steyr 280a 1958–1972 · WD 413 u · 68 PS · 4 Zylinder · 5322 cm³
Steyr 280az WD 413z
Steyr 188 1960–1966 · WD 209 · 28 PS · 2 Zylinder · 1991 cm³
Steyr 188n 1965–1966 · WD 209 · 28 PS · 2 Zylinder · 1991 cm³
Steyr 190 1964–1966 · WD 306/a · 36 PS · 3 Zylinder · 2260 cm³
Steyr 190s 1965–1968 · WO 306/a · 36 PS · 3 Zylinder · 2260 cm³
Steyr 290 1966 · WD 406 a · 50 PS · 4 Zylinder · 3017 cm³
Steyr 30 1966–1976 · WD 210.40 · 30 PS · 2 Zylinder · 1991 cm³
Steyr 30b 1968–1976 · WD 210.40 · 30 PS · 2 Zylinder · 1991 cm³
Steyr 40 1967–1977 · WD 307 · 40 PS · 3 Zylinder · 2262 cm³
Steyr 40a 1967–1977 · WD 307 · 40 PS · 3 Zylinder · 2262 cm³
Steyr 430 1966–1976 · WD 210.40 · 32 PS · 2 Zylinder · 1991 cm³
Steyr 430b 1968–1976 · WD 210.40 · 32 PS · 2 Zylinder · 1991 cm³
Steyr 430s 1973–19xx · Steyr · 28 PS · 2 Zylinder · 1570 cm³
Steyr 430as 1973–19xx · Steyr · 28 PS · 2 Zylinder · 1570 cm³
Steyr 50 1967–1977 · WD 407 · 50 PS · 4 Zylinder · 3017 cm³
Steyr 50a 1968–1977 · WD 407 · 50 PS · 4 Zylinder · 3017 cm³
Steyr 540 1967–1977 · WD 308.40 · 42 PS · 3 Zylinder · 2355 cm³
Steyr 540a 1967–1977 · WD 308.40 · 42 PS · 3 Zylinder · 2355 cm³
Steyr 540g 1972 · WD 308.40 · 42 PS · 3 Zylinder · 2355 cm³
Steyr 540h 1970–1981 · WD 307 · 40 PS · 3 Zylinder · 2262 cm³
Steyr 540s 1970–1978 · WD 307c / WD 308.40 · 40/42 PS · 3 Zylinder · 2262/2355 cm³
Steyr 545 1972–1977 · WD 308 · 45 PS · 3 Zylinder · 2355 cm³
Steyr 545a 1974–1977 · WD 308 · 45 PS · 3 Zylinder · 2355 cm³
Steyr 545s WD 308 · 45 PS · 3 Zylinder · 2355 cm³
Steyr 548 1974–1981 · WD 308.45 · 47 PS · 3 Zylinder · 2355 cm³
Steyr 548a 1977–1981 · WD 308.45 · 47 PS · 3 Zylinder · 2355 cm³
Steyr 650 1967–1977 · WD 408.81 · 52 PS · 4 Zylinder · 3140 cm³
Steyr 650a 1968–1977 · WD 408.81 · 52 PS · 4 Zylinder · 3140 cm³
Steyr 658 1977–19xx · WD 408.42 · 55 PS · 4 Zylinder · 3140 cm³
Steyr 658a 1977–19xx · WD 408.42 · 55 PS · 4 Zylinder · 3140 cm³
Steyr 70a 1968–1975 · WD 410 · 65 PS · 4 Zylinder · 3983 cm³
Steyr 760 1971–1976 · WD 408.40 · 60 PS · 4 Zylinder · 3140 cm³
Steyr 760a 1971–1976 · WD 408.40 · 60 PS · 4 Zylinder · 3140 cm³
Steyr 768 1977–19xx · WD 408.43 · 64 PS · 4 Zylinder · 3140 cm³
Steyr 768a 1977–19xx · WD 408.43 · 64 PS · 4 Zylinder · 3140 cm³
Steyr 870 1968–1975 · WD 410.40 · 70 PS · 4 Zylinder · 3983 cm³
Steyr 870a 1968–1975 · WD 410.40 · 70 PS · 4 Zylinder · 3983 cm³
Steyr 980 1974–1977 · WD 412.40 · 80 PS · 4 Zylinder · 4394 cm³
Steyr 980a 1974–1977 · WD 412.40 · 80 PS · 4 Zylinder · 4394 cm³
Steyr 988 1977–1979 · WD 412.41 · 85 PS · 4 Zylinder · 4394 cm³
Steyr 988a 1977–1979 · SteyrWD412.41 · 85 PS · 4 Zylinder · 4394 cm³
Steyr 1090 1968–1974 · WD 610t · 90 PS · 6 Zylinder · 5976 cm³
Steyr 1090a 1968–1974 · WD 610t · 90 PS · 6 Zylinder · 5976 cm³
Steyr 1100 1971–1977 · WD 610.40 · 98 PS · 6 Zylinder · 5976 cm³
Steyr 1100a 1971–1977 · WD 610.40 · 98 PS · 6 Zylinder · 5976 cm³
Steyr 1108 1977–1979 · WD 610.44 · 105 PS · 6 Zylinder · 5976 cm³
Steyr 1108a 1977–1979 · WD 610.44 · 105 PS · 6 Zylinder · 5976 cm³
Steyr 1200 1972–1975 · WD 610.43 · 115 PS · 6 Zylinder · 5976 cm³
Steyr 1200a 1972–1975 · WD 610.43 · 115 PS · 6 Zylinder · 5976 cm³
Steyr 8060 1979–1992 · bis 1985: Steyr WD 311.41 / ab 1986: mit Turbolader · 3 Zylinder · 2592 cm³
Steyr 8060a 1979–1992 · bis 1985: Steyr WD 311.40 / ab 1986: mit Turbolader · 3 Zylinder · 2592 cm³
Steyr 8070 1979–1982 · WD 411.42 · 58/64 PS · 4 Zylinder · 3456 cm³
Steyr 8070a 1979–1982 · WD 411.41 · 58/64 PS · 4 Zylinder · 3456 cm³
Steyr 8080 1979–1988 · WD 411.86 (Turbo) · 70/72 PS · 4 Zylinder · 3456 cm³
Steyr 8080a 1979–1988 · (Turbo) · 70/72 PS · 4 Zylinder · 3456 cm³
Steyr 8090 1983–1992 · Steyr(Turbo) · 80 PS · 4 Zylinder · 3456 cm³
Steyr 8090a 1983–1992 · (Turbo) · 80 PS · 4 Zylinder · 3456 cm³
Steyr 8100 1978–1984 · 85 PS · 6 Zylinder · 5182 cm³
Steyr 8100a 1978–1984 · Steyr · 85 PS · 6 Zylinder · 5182 cm³
Steyr 8120 1978–1984 · (Turbo) · 100 PS · 6 Zylinder · 5182 cm³
Steyr 8120a 1978–1984 · (Turbo) · 100 PS · 6 Zylinder · 5182 cm³
Steyr 8140 1977–1982 · WD 612.40 · 120 PS · 6 Zylinder · 6592 cm³
Steyr 8140a 1977–1982 · WD 612.40 · 120 PS · 6 Zylinder · 6592 cm³
Steyr 8160a 1976–1980 · WD 612.85 (Turbo) · 140 PS · 6 Zylinder · 6592 cm³

Alle Werte auf der jeweiligen Typ-Seite.

Produktinformationen
Artikel-Nr.	VV2341
Produktgruppe	Reparaturanleitung
Modell	30, 30b, 40, 40a, 50, 50a, 70a, 80, 84, 86, 185a, 188, 188n, 190, 190s, 280a, 280az, 290, 430, 430b, 540, 540a, 540g, 540h, 540s, 545, 545a, 548, 548a, 650, 650a, 658, 658a, 760, 760a, 768, 768a, 870, 870a, 980, 980a, 988, 988a, 1090, 1090a, 1100, 1100a, 1108, 1108a, 1200, 1200a, 8060, 8060a, 8070, 8070a, 8080, 8080a, 8090, 8090a, 8100, 8100a, 8120, 8120a, 8140, 8140a, 8160a
Baureihe	Baureihe 13, Baureihe 80, Jubiläumsserie, Plus-Serie
TS-Nummer	TS 279/79
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	364
Ausgabe / Werksnummer	1980

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr Werkstattdaten für Traktoren - Ausgabe 1980"

Von: Ploder Gerhard Am: 03.11.2025

Sehr ausführlich, wie erwartet.

Sehr ausführlich, wie erwartet. Rasch mit der Post gekommen und gut verpackt

Von: Admin Am: 29.11.2025

Servus Gerhard, danke für die Rückmeldung! Schön, dass die Ausführlichkeit deinen Erwartungen entspricht. Dass alles schnell und gut verpackt bei dir angekommen ist, hören wir natürlich auch gerne. Viel Erfolg damit!

Von: Thomas Bauer Am: 08.10.2025

Fünf Sterne!

Tolle Qualität *****

Von: Admin Am: 21.11.2025

Danke für das tolle Feedback, Thomas. Wir legen großen Wert darauf, dass unsere technischen Unterlagen gut nutzbar sind. Wir hoffen, die Datensammlung hilft dir zuverlässig bei der Wartung deiner Steyr Traktoren dieser Generation. Grüße von steyr-traktor.com

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

In welchen Sprachen sind die Werkstattdaten 1980 verfasst?

In Deutsch, Englisch und Französisch. Die Ausgabe ist die 4. Auflage der Werkstattdaten für Traktoren.

Welche Motordaten enthält das Taschenbuch?

Unter anderem Einbaumaße der Ventile, Ventilsitzmaße, Anziehreihenfolge des Zylinderkopfes, Drehwinkel-Anziehmethode, Düsenvorstand, Kurbelwellenmaße und Gewichtsklassen der Pleuelstangen.

Für welche Traktortypen gibt es Getriebedaten?

Das Axialspiel der Vorgelegewelle steht für die Typen 430 bis 545, weitere Wellen für 870 bis 1200, Getriebelängsschnitte für die Typen 8060 bis 8160a.
