Name: Steyr 280a Traktor Betriebsanleitung
Brand: Steyr
SKU: VV2393
Price: 24.90 EUR
Availability: InStock

Vorschau: Steyr 280a Traktor Betriebsanleitung, Titelseite der Werksausgabe

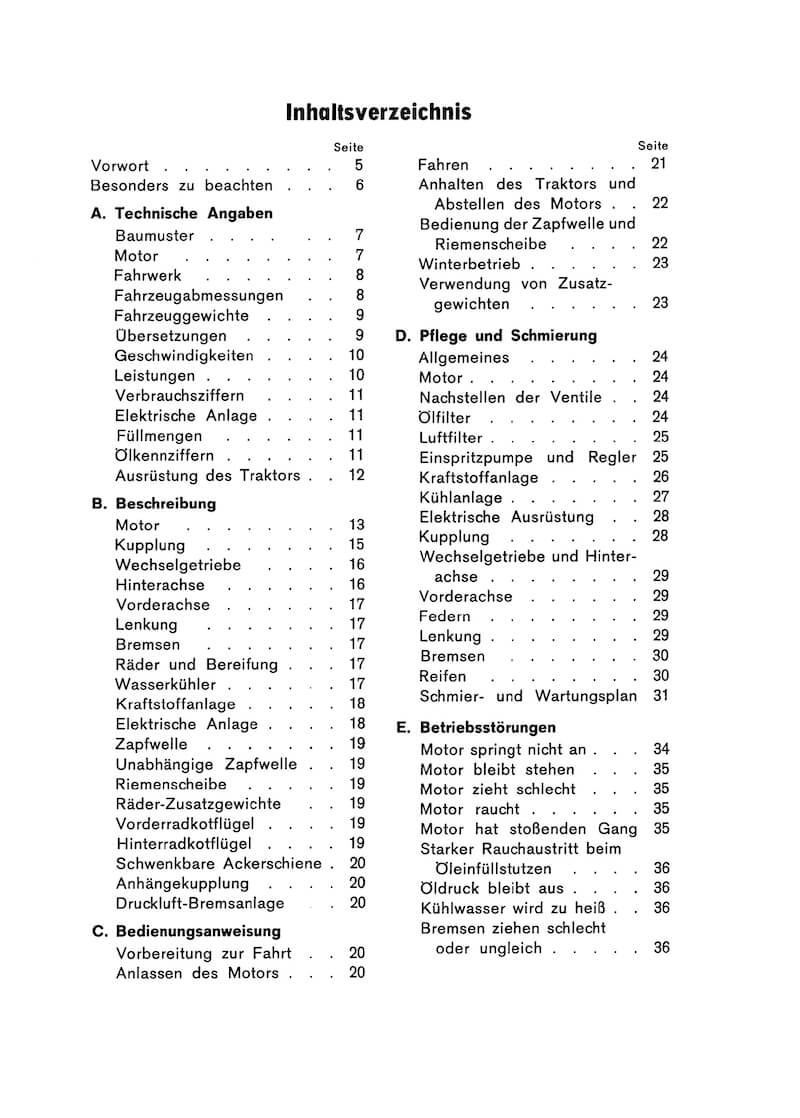

Vorschau: Steyr 280a Betriebsanleitung, Inhaltsverzeichnis mit Motor, Übersetzungen 9 D. Pflege und Schmierung, Elektrische Anlage.

Steyr 280a Traktor Betriebsanleitung, Titelseite der Werksausgabe

Steyr 280a Betriebsanleitung, Inhaltsverzeichnis mit Motor, Übersetzungen 9 D. Pflege und Schmierung, Elektrische Anlage.

Betriebsanleitung für den Steyr 280a Vierzylinder-Diesel: technische Angaben, Beschreibung, Bedienung, Zapfwelle, Superkriechgang, Pflege. Faksimile 12/1961, 80 Seiten, DIN A5. Werksnummer TS 108/61.

24,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Betriebsanleitung für den Steyr 280a Traktor. Das Handbuch zu Beschreibung, Bedienung und... mehr

Menü schließen

Betriebsanleitung für den Steyr 280a Traktor. Das Handbuch zu Beschreibung, Bedienung und Pflege gilt dem Vierzylinder-Diesel-Traktor Typ 280a, 2. Auflage mit Vorwort vom Dezember 1961. Werksnummer TS 108/61. Der 280a ist für den schweren Einsatz in Land- und Forstwirtschaft gebaut und dank seiner Straßengeschwindigkeit auch für den Transport geeignet. Den Ersatzteilkatalog für den 280 und 280a gibt es als eigenen Titel.

Aus dem Inhalt der Betriebsanleitung: Technische Angaben zu Baumuster, Motor, Fahrwerk, Abmessungen, Gewichten, Übersetzungen, Geschwindigkeiten, Verbrauch, elektrischer Anlage, Füllmengen und Ölkennziffern; Beschreibung von Motor, Kupplung, Wechselgetriebe, Hinterachse, Vorderachse, Lenkung, Bremsen, Kühler, Kraftstoffanlage, Zapfwelle, unabhängiger Zapfwelle, Riemenscheibe, Ackerschiene, Anhängekupplung und Druckluft-Bremsanlage; Bedienung mit Anlassen, Fahren, Zapfwelle, Winterbetrieb und Zusatzgewichten; Pflege und Schmierung mit Schmier- und Wartungsplan; Betriebsstörungen und ihre Behebung.

Wofür die Bedienungsanleitung gebraucht wird: Für Einsatz und Pflege des 280a. Der Motor WD 413 ist ein Viertakt-Diesel mit Vorkammer, 68 PS bei 1750 U/min und 5322 cm³ Hubraum. Die unabhängige Zapfwelle bei Zweifachkupplung überträgt 66 PS. Auf Wunsch gibt es ein Planetengetriebe für 3 Superkriechgänge von 0,6 bis 1,4 km/h mit eigenem Schalthebel. Die Störungstabelle behandelt unter anderem Startprobleme, Rauch, fehlenden Öldruck und zu heißes Kühlwasser.

Faksimile der Ausgabe 12/1961, Taschenbuch, 80 Seiten, DIN A5.

Technische Daten Steyr 280a

Technische Daten Steyr 280a
Bauzeit	1958–1972
Stückzahl	2.146
Motor	Steyr WD 413 u
Leistung (PS)	68 bei 1750 U/min
Zylinder	4
Hubraum (cm³)	5322
Bohrung und Hub (mm)	110/140
Kühlung	Wasser
Kupplung	Einscheiben-Trockenkupplung
Getriebe	V7/R1. V10/R1^*
Zapfwelle	Getriebe-Zapfwelle. Unabhängige Zapfwelle^*
Hubwerk	Steyr-Regelhydraulik mit Bosch-Steuergerät
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	7,50 - 20 / 14 - 34
Gewicht (kg)	3100
Länge × Breite × Höhe (mm)	3500 × 1935 × 2170

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 280a Typ-Seite →

Produktinformationen
Artikel-Nr.	VV2393
Produktgruppe	Betriebsanleitung
Modell	280a
Baureihe	Baureihe 13
TS-Nummer	TS 108/61
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	80
Ausgabe / Werksnummer	12/1961

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 280a Traktor Betriebsanleitung"

Von: Patrick Laufer Am: 03.11.2025

Handbuch 1A

Express-Lieferung :-)

Von: Admin Am: 26.11.2025

Patrick, Handbuch 1A und Express-Lieferung: das passt zusammen. Danke.

Der Steyr 280a ist innerhalb der Baureihe 13 das technisch ausgreifteste Modell: Als einziger Typ mit einem hauseigenen Vierzylinder-Triebwerk, optionalem Kriechgang und bis zu drei Super-Kriechgängen war er der Großtraktor der Baureihe, der für den Einsatz mit Vollerntemaschinen und schweren Anhängern konzipiert wurde. Gegenüber dem Vorgänger Steyr 280 mit dem ZF-Fremdgetriebe setzte der 280a auf eigene Steyr-Technik, was ihn in Wartung und Einstellung unabhängiger, aber auch anspruchsvoller in der Dokumentation macht.

Was die Betriebsanleitung Steyr 280a in der Praxis unersetzlich macht: Die korrekten Ventilspiele am Vierzylinder unterscheiden sich von allen anderen Baureihe-13-Motoren, der elektrische Schaltplan ist durch die umfangreichere Ausstattung deutlich komplexer als beim 185a oder 185, und die exakten Füllmengen für Getriebe und Hinterachse mit den Kriechgang-Schaltgruppen sind ohne Originaldokumentation schlicht nicht verlässlich zu bestimmen. Hinzu kommt die Serienausstattung mit Kabine, Heizung und Komfortsitz, die beim 280a erstmals in dieser Klasse serienmäßig war und eigene Wartungshinweise mitbringt.

Wer den 280a vollständig dokumentieren will, findet bei uns ergänzend den Steyr 280 und 280a Ersatzteilkatalog sowie die Reparaturanleitung für alle Werkstattarbeiten an Motor und Triebwerk.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Welcher Motor steckt im Steyr 280a?

Der Steyr WD 413, ein Viertakt-Diesel mit Vorkammer, 68 PS bei 1750 U/min, Bohrung 110 mm, Hub 140 mm, 5322 cm³ Hubraum.

Hat der Steyr 280a eine unabhängige Zapfwelle?

Ja, bei Zweifachkupplung. Die Zapfwelle überträgt dann 66 PS bei 574 U/min Zapfwellendrehzahl und 1750 U/min Motordrehzahl.

Gibt es für den 280a einen Superkriechgang?

Als Wunschausrüstung, mit Planetengetriebe für 3 Superkriechgänge von 0,6 bis 1,4 km/h und zusätzlichem Schalthebel.

Welche Betriebsstörungen behandelt die Anleitung?

Unter anderem: Motor springt nicht an, bleibt stehen, zieht schlecht oder raucht, Öldruck bleibt aus, Kühlwasser wird zu heiß, Bremsen ziehen schlecht oder ungleich.
