Steyr 80 - 15 PS Traktor Betriebsanleitung

Betriebsanleitung für den Steyr 80 Traktor mit 15 PS. Die Anleitung in 4. Auflage beschreibt Aufbau, Bedienung und Pflege des Steyr-Diesel-Traktors 15 PS, Typ 80, mit dem Motor STEYR-DIESEL WD 113.

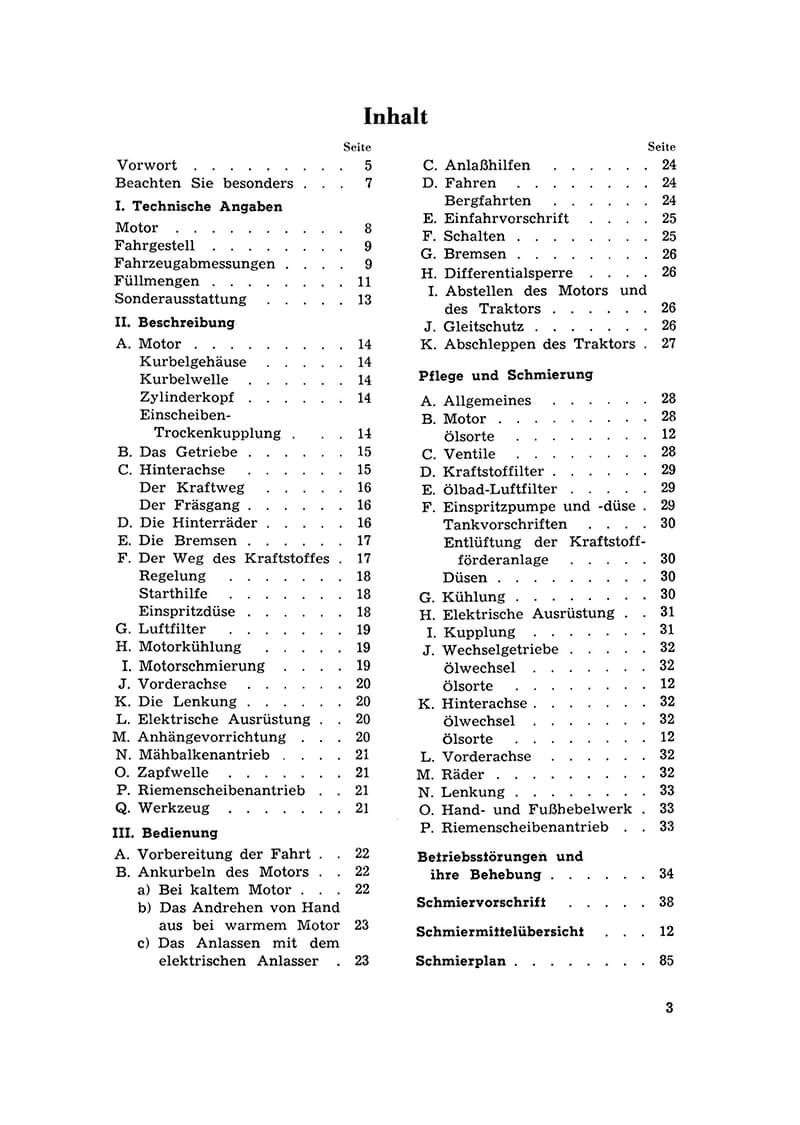

Aus dem Inhalt der Betriebsanleitung: Technische Angaben zu Motor, Fahrgestell, Abmessungen, Füllmengen und Sonderausstattung; Beschreibung von Motor, Einscheiben-Trockenkupplung, Getriebe, Hinterachse mit Kraftweg und Fräsgang, Hinterrädern, Bremsen, Weg des Kraftstoffes, Regelung, Starthilfe, Einspritzdüse, Luftfilter, Kühlung, Schmierung, Vorderachse, Lenkung, Elektrik, Anhängevorrichtung, Mähbalkenantrieb, Zapfwelle, Riemenscheibenantrieb und Werkzeug; Bedienung mit Ankurbeln bei kaltem und warmem Motor, Anlassen mit elektrischem Anlasser, Anlasshilfen, Fahren, Bergfahrten, Einfahrvorschrift, Schalten, Bremsen und Differentialsperre; Pflege und Schmierung; Betriebsstörungen; Schmiervorschrift, Schmiermittelübersicht und Schmierplan.

Wofür die Betriebsanleitung gebraucht wird: Zum Ankurbeln, Einfahren und Warten. Beim Kaltstart von Hand wird der Dekompressor geöffnet und der Motor mit der Andrehkurbel etwa 20-mal durchgedreht. In den ersten 50 Betriebsstunden läuft der Motor nur mit drei Vierteln der Last. Das Kupplungspedal braucht mindestens 20 mm Leerweg, das Getriebeöl wird nach 100 und weiteren 200 Betriebsstunden, dann jährlich gewechselt. Bedienungsanleitungen zu Hubwerk und Anbaumähwerk des Typs 80 gibt es als eigene Titel.

Faksimile der Ausgabe 5/1952, Taschenbuch, 88 Seiten, DIN A5.
