Name: Steyr 84 Traktor Ersatzteilkatalog
Brand: Steyr
SKU: VV2388
Price: 29.90 EUR
Availability: InStock

Vorschau: Steyr 84 Traktor Ersatzteilkatalog, Titelseite der Werksausgabe

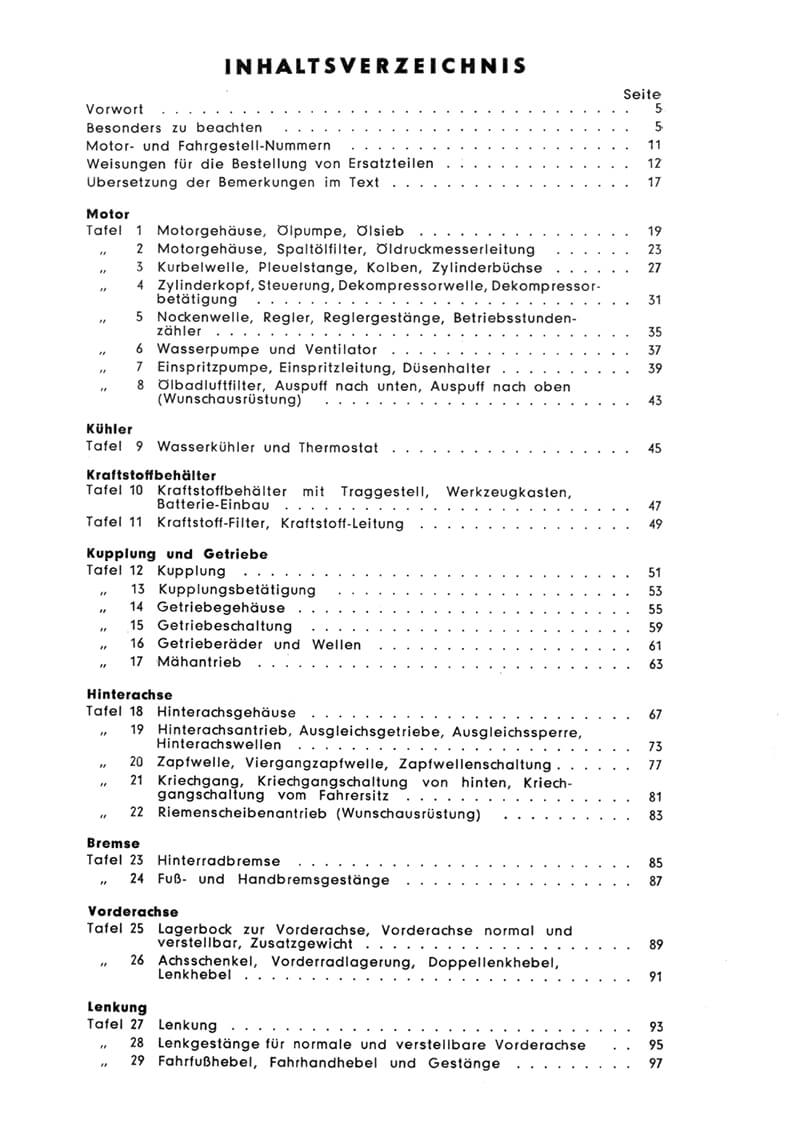

Vorschau: Steyr 84 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor- und Fahrgestell-Nummern, Motorgehäuse, Olpumpe, Olsieb, Kühler.

Vorschau: Steyr 84 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor, Wasserpumpe und Ventilator, Wasserkühler und Thermostat, Kupplung

Steyr 84 Traktor Ersatzteilkatalog, Titelseite der Werksausgabe

Steyr 84 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor- und Fahrgestell-Nummern, Motorgehäuse, Olpumpe, Olsieb, Kühler.

Steyr 84 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor, Wasserpumpe und Ventilator, Wasserkühler und Thermostat, Kupplung

Ersatzteilkatalog für den Steyr 84: Motor mit Dekompressor, Kupplung, Getriebe, Mähantrieb, Hinterachse, Zapfwelle, Bremsen, Lenkung, Elektrik. Faksimile 1957, 136 Seiten, DIN A5. Werksnummer TS 2/57.

29,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Ersatzteilkatalog für den Steyr 84 Traktor. Der Katalog zeigt die Teile des Steyr 84 auf... mehr

Menü schließen

Ersatzteilkatalog für den Steyr 84 Traktor. Der Katalog zeigt die Teile des Steyr 84 auf nummerierten Bildtafeln. Vorangestellt sind Motor- und Fahrgestell-Nummern, Weisungen für die Bestellung von Ersatzteilen und die Übersetzung der Bemerkungen im Text. Werksnummer TS 2/57.

Aus dem Inhalt des Ersatzteilkatalogs: Motor mit Motorgehäuse, Ölpumpe, Spaltölfilter, Kurbelwelle, Kolben, Zylinderbüchse, Zylinderkopf mit Dekompressor, Nockenwelle mit Regler und Betriebsstundenzähler, Wasserpumpe, Einspritzpumpe und Ölbadluftfilter; Wasserkühler; Kraftstoffbehälter mit Werkzeugkasten und Batterie-Einbau; Kupplung und Getriebe; Mähantrieb; Hinterachse mit Ausgleichssperre; Zapfwelle und Viergangzapfwelle; Riemenscheibenantrieb; Hinterradbremse; Vorderachse normal und verstellbar; Lenkung; elektrische Geräte und Leitungen; feste und schwenkbare Ackerschiene; Kühlermaske, Sitz und Kotflügel; Räder mit Ballastgewichten; Zubehör und Werkzeug.

Wofür der Ersatzteilkatalog gebraucht wird: Zum Bestellen, Zuordnen und Instandsetzen. Alle Teile einschließlich der Normteile sind abgebildet, so findet man den gesuchten Teil auch ohne Deutschkenntnisse im Text, bei der Bestellung genügt dann die Teilenummer. Bild 1 zeigt Motornummer, gleichlautende Fahrgestellnummer, Typenschild und Serienmotornummer. Kolben und Lager führt der Katalog in Normalmaß und in Reparaturstufen. Bedienungsanleitung und Zusatz-Ersatzteilliste zum 84 gibt es als eigene Titel.

Faksimile der Ausgabe 1957, Taschenbuch, 136 Seiten, DIN A5.

Technische Daten Steyr 84

Technische Daten Steyr 84
Bauzeit	1956–1964
Stückzahl	19.796
Motor	Steyr WD 113 a
Leistung (PS)	18 bei 1750 U/min (S AE)
Zylinder	1
Hubraum (cm³)	1330
Bohrung und Hub (mm)	110/140
Kühlung	Wasser
Kupplung	Einscheiben-Trockenkupplung
Getriebe	V4/R1. V5/R5^*
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle^*
Hubwerk	Steyr-Hydraulik (Lageregelung) ^*
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	5,50 - 16 / 8 - 28. 9 - 24^. 10 - 24^
Gewicht (kg)	1250
Länge × Breite × Höhe (mm)	2545 × 1600 × 1534

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 84 Typ-Seite →

Produktinformationen
Artikel-Nr.	VV2388
Produktgruppe	Ersatzteilkatalog
Modell	84
Baureihe	Baureihe 13
TS-Nummer	TS 2/57
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	136
Ausgabe / Werksnummer	1957

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 84 Traktor Ersatzteilkatalog"

Von: Klug Erwin Am: 12.02.2026

Tip Top die Teileliste. Versand am nächsten Tag erhalten.

Von: Admin Am: 25.03.2026

Erwin, gleich beide auf einmal. So macht man das.

Mit Betriebsanleitung und Ersatzteilkatalog für den Steyr 84 hast du jetzt die zwei Dokumente, die sich gegenseitig ergänzen: Die Betriebsanleitung erklärt, wie der Traktor funktioniert und was wann zu tun ist. Der Ersatzteilkatalog beantwortet die Frage, welches Teil genau gebraucht wird und unter welcher Nummer es zu bestellen ist.

Beim Steyr 84 Ersatzteilkatalog ist der Mehrwert besonders hoch, weil die Baureihe so variantenreich ist. Der 84a für Hackfruchteinsatz hat eine verstellbare Vorderachse mit eigenen Lager- und Dichtungsmaßen, der 84s als Schmalspurtraktor hat spezifische Felgen und Achsaufnahmen, und der 84e mit Wendegetriebe bringt eine komplett eigene Getriebebaugruppe mit, deren Schaltgabeln, Synchronringe und Lager sich von der Standardausführung unterscheiden. Wer hier ohne modellgenaue Teilenummern und Explosionszeichnungen bestellt, bekommt im besten Fall das falsche Teil, im schlechtesten Fall eines, das passt aber nicht funktioniert.

Typische Verschleißteile, die beim Steyr 84 nach Jahrzehnten im Einsatz regelmäßig gesucht werden: Simmerring Hinterachse und Getriebe, Einspritzdüse und Düsenhalter, Kupplungsscheibe und Druckplatte sowie Lager an Vorderachse und Lenkkopf. Mit dem Katalog weißt du für jede dieser Positionen sofort die exakte Steyr-Originalnummer.
