Ersatzteilkatalog für das Zweizylinder-Exportmodell Steyr N182a: Motor, Kupplung, Getriebe, Hinterachse, Bremsen, Lenkung, Elektrik und Aufbau auf Bildtafeln. Faksimile 10/1960, 156 Seiten, DIN A5.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar

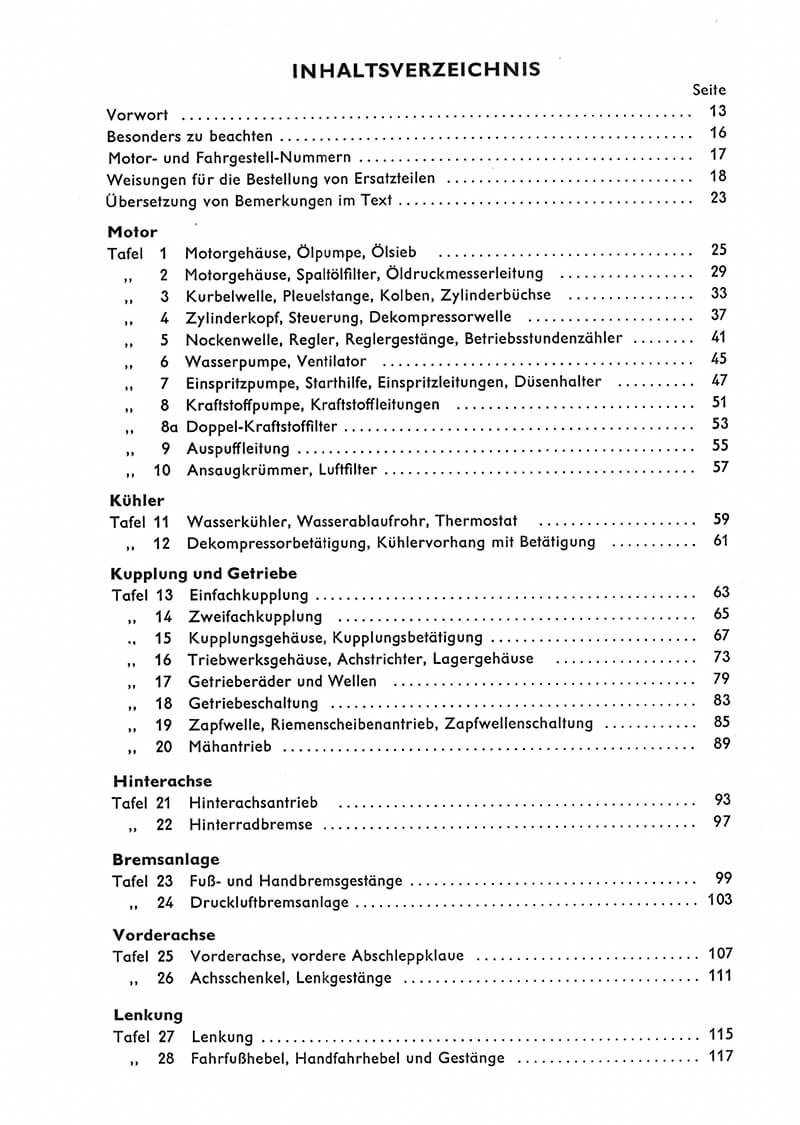

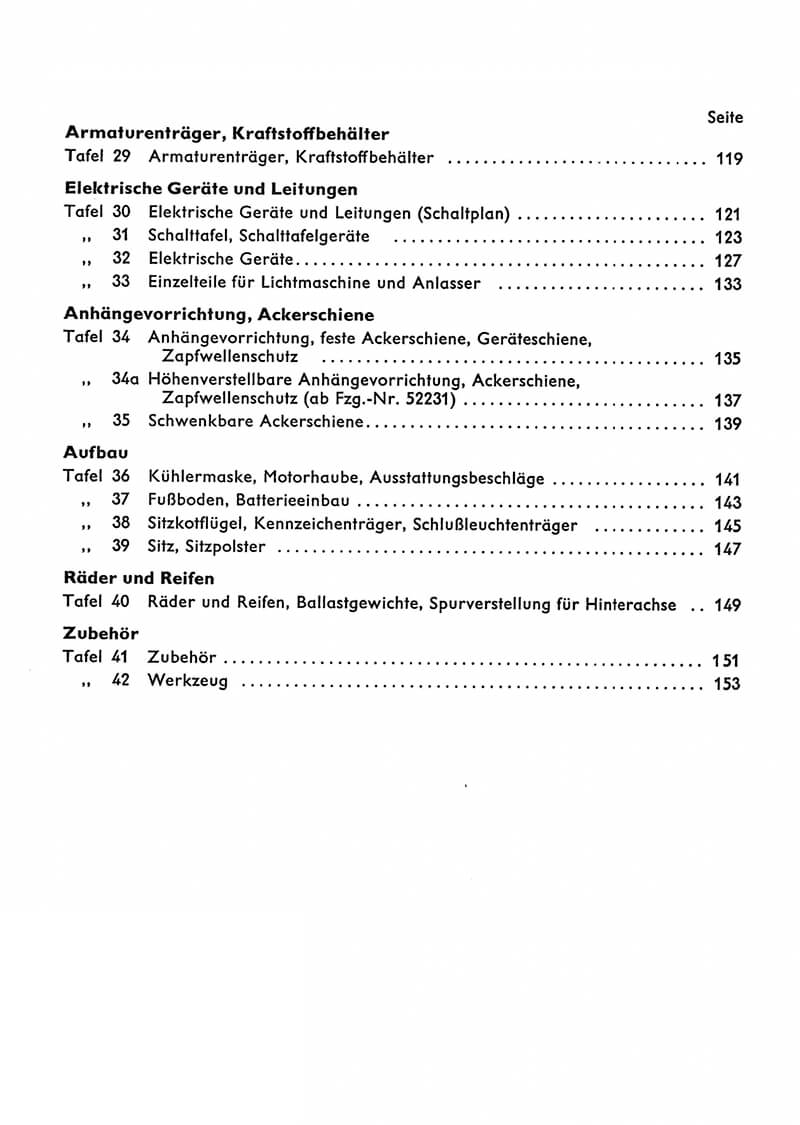

Ersatzteilkatalog für den Steyr N182a Traktor. Das Teileverzeichnis in 1. Auflage behandelt den Steyr-Diesel-Traktor Typ N 182a, das Zweizylinder-Exportmodell. Die Teile stehen auf Bildtafeln mit Teil-Nummer, Benennung, Anzahl und Anmerkung; das Inhaltsverzeichnis steht zusätzlich in Englisch und Französisch.
Aus dem Inhalt des Ersatzteilkatalogs: Motor mit Motorgehäuse, Ölpumpe, Spaltölfilter, Kurbelwelle, Kolben, Zylinderbüchse, Zylinderkopf mit Dekompressorwelle, Nockenwelle mit Regler und Betriebsstundenzähler, Wasserpumpe, Einspritzpumpe mit Starthilfe, Kraftstoffpumpe, Doppel-Kraftstofffilter, Auspuffleitung und Luftfilter; Wasserkühler mit Thermostat und Kühlervorhang; Einfach- und Zweifachkupplung, Triebwerksgehäuse, Getrieberäder, Getriebeschaltung, Zapfwelle, Riemenscheibenantrieb und Mähantrieb; Hinterachsantrieb und Hinterradbremse; Bremsgestänge und Druckluftbremsanlage; Vorderachse, Achsschenkel und Lenkung; Armaturenträger und Kraftstoffbehälter; elektrische Geräte mit Schaltplan; Anhängevorrichtung und Ackerschiene; Motorhaube, Sitzkotflügel und Sitz; Räder und Reifen, Zubehör und Werkzeug.
Wofür der Ersatzteilkatalog gebraucht wird: Zum Bestellen, Zuordnen und Unterscheiden. Jede Bestellung nennt Fahrgestell- und Motornummer, Teilnummer und Menge, beim Mähantrieb auch die Gerätenummer vom Gehäuse. Bild 1 zeigt Typenschild und Nummern. Ab Fzg.-Nr. 52231 gilt eine eigene Tafel zur Anhängevorrichtung. Bedienungsanleitungen zu Mähwerk und Hubwerk am N182a gibt es als eigene Titel.
Faksimile der Ausgabe 10/1960, Taschenbuch, 156 Seiten, DIN A5.
Technische Daten Steyr N 182a
| Bauzeit | 1959–1963 |
|---|---|
| Stückzahl | 2.155 |
| Motor | Steyr WD 213 g |
| Leistung (PS) | 36 bei 1700 U/min (SAE) |
| Zylinder | 2 |
| Hubraum (cm³) | 2660 |
| Bohrung und Hub (mm) | 110/140 |
| Kühlung | Wasser |
| Kupplung | Einscheiben-Trockenkupplung |
| Getriebe | V8/R4 |
| Zapfwelle | Getriebe-Zapfwelle. Unabhängige Zapfwelle* |
| Hubwerk | Steyr-Hydraulik (Lageregelung)* |
| Bremsen (Fussbremse) | Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend |
| Bereifung vorne / hinten | 6,00 - 16 / 11 - 28 |
| Gewicht (kg) | 1920 |
| Höhe (mm) | 1610 |
* Wunschausrüstung
Alle Werte und Wunschausrüstung: Steyr N 182a Typ-Seite →
| Artikel-Nr. | VV0512 |
|---|---|
| Produktgruppe | Ersatzteilkatalog |
| Modell | N 182a |
| Baureihe | Baureihe 13 |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | DIN A5 |
| Seiten | 156 |
| Ausgabe / Werksnummer | 10/1960 |
Für meinen Mann bestellt, passt alles mut dem Teileverzeichnis für seinen Steirer Trekker
Für meinen Mann bestellt, passt alles mut dem Teileverzeichnis für seinen Steirer Trekker
Servus Ingrid, das ist ja ein tolles Geschenk! Freut uns sehr, daß das Teileverzeichnis für den „Steirer Trekker“ deines Mannes genau passt. Viel Erfolg ihm beim Schrauben!
Häufige Fragen
Für welchen Traktor gilt der Ersatzteilkatalog?
Für den Steyr-Diesel-Traktor Typ N 182a, das Zweizylinder-Exportmodell. Das Teileverzeichnis ist die 1. Auflage.
Welche Kupplungen sind im Katalog enthalten?
Die Einfachkupplung und die Zweifachkupplung auf eigenen Tafeln, dazu Kupplungsgehäuse und Kupplungsbetätigung.
Ist die Druckluftbremsanlage enthalten?
Ja, auf Tafel 24, neben Hinterradbremse sowie Fuß- und Handbremsgestänge.
Wird nach Fahrzeugnummer unterschieden?
Ja. Die höhenverstellbare Anhängevorrichtung mit Ackerschiene und Zapfwellenschutz gilt zum Beispiel ab Fzg.-Nr. 52231.
Ist die elektrische Anlage enthalten?
Ja: elektrische Geräte und Leitungen mit Schaltplan, Schalttafel und Schalttafelgeräte sowie Einzelteile für Lichtmaschine und Anlasser.
