Steyr TW357 Reparaturanleitung

Reparaturanleitung für das Steyr Triebwerk TW 357 im 8080 und 8080a. Das Reparaturhandbuch von Steyr-Daimler-Puch behandelt das Triebwerk des Steyr 8080 und 8080a, 1. Auflage 1981. Werksnummer TS 220/81. Überschriften und technische Daten stehen auf Deutsch, Englisch, Französisch, Spanisch und Italienisch. Die Triebwerke der anderen Baureihen haben eigene Reparaturanleitungen.

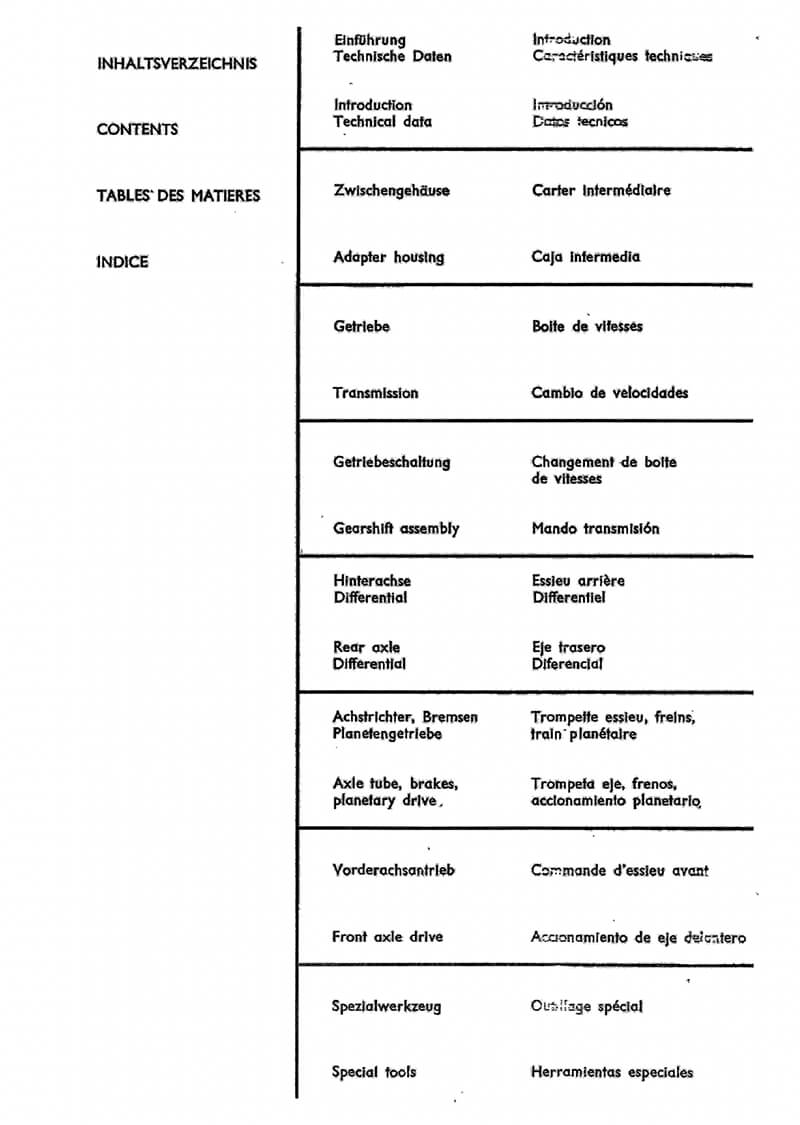

Aus dem Inhalt der Reparaturanleitung: Einführung mit Bildzeichenerklärung; technische Daten mit Anzugsmomenten, etwa für Getrieberahmen und die Nutmutter der Kegelritzelwelle; Schnittbilder mit Vorschaltgruppe für das 16-Gang-Getriebe, Superkriechgang als Wunschausrüstung, vorderer Zapfwelle und Wegzapfwelle; Zwischengehäuse mit Ausrücker und Ausrückwellen für Fahr- und Zapfwellenkupplung; Getriebe abbauen und zerlegen mit Vorgelegewelle, Eingangswelle, Rücklaufrad und Zapfwelle 540/1000; Hinterachse; Vorderachsantrieb.

Wofür das Werkstatthandbuch gebraucht wird: Für die Instandsetzung von Getriebe und Achsen. Jede Bildfolge beginnt mit dem Ausbau und Zerlegen, der Einbau ist ausführlich mit allen Maßnahmen für störungsfreien Betrieb beschrieben. Bildzeichen neben den Abbildungen ersetzen weitgehend den Text und zeigen etwa das Abbauen behindernder Teile, Zerlegen, Zusammenbauen und Einbauen. Die Anzugsmomente stehen in Nm und kpm.

Faksimile der Ausgabe 1981, Taschenbuch, 244 Seiten, DIN A4.
