Steyr 8100 8100a 8120 8120a Traktor Ersatzteilkatalog

Ersatzteilliste für die Steyr Traktoren 8100, 8100a, 8120 und 8120a. Der Ersatzteilkatalog, 5. Auflage, gilt den Typen 377.00/05 und 377.20/25, jeweils ab einer bestimmten Fahrgestellnummer. Die Sechszylinder-Motoren sind nach Baumuster getrennt: WD 611.40 und 611.41 für den 8100 und 8100a, WD 611.85 und 611.86 für den 8120 und 8120a. Die Benennungen stehen in fünf Sprachen. Die Betriebsanleitung für dieselben Traktoren gibt es als eigenen Titel.

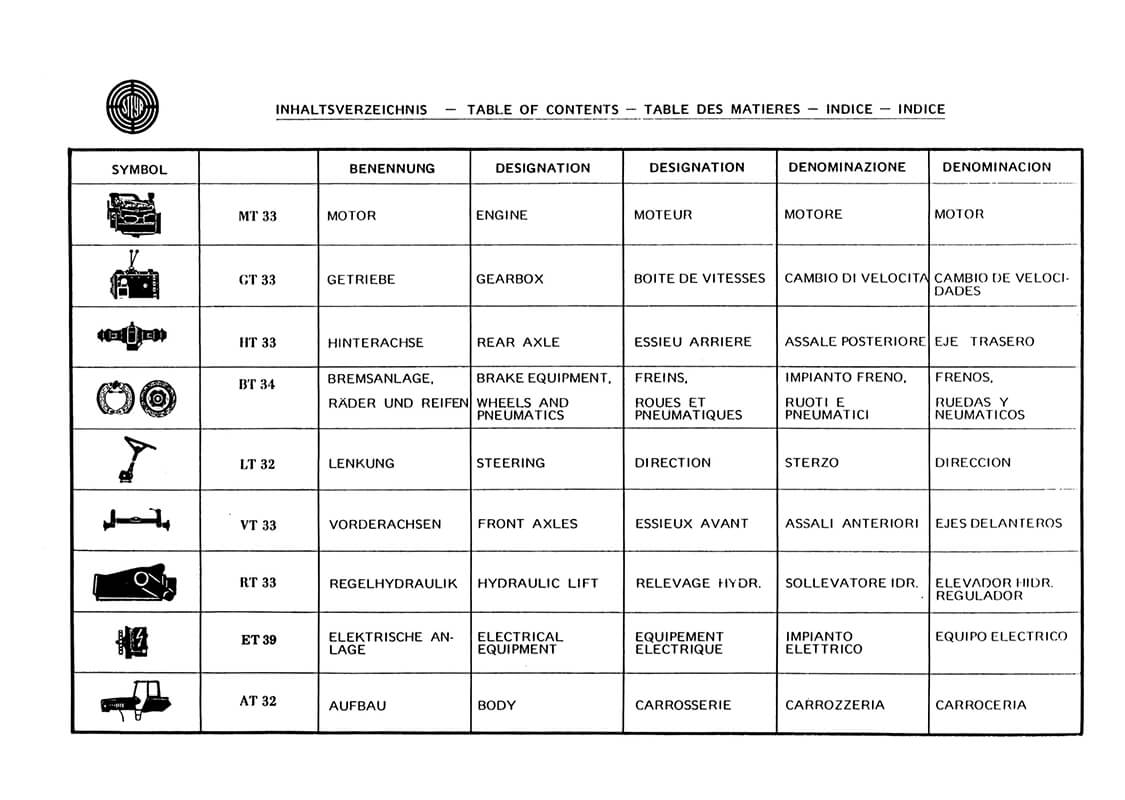

Aus dem Inhalt des Teilekataloges: Motor mit Kurbelgehäuse, Kurbelwelle, Pleuelstangen, Kolben und Kolbenringen, Zylinderkopf, Einspritzanlage und Nebenaggregaten; Getriebe; Hinterachse; Bremsanlage, Räder und Reifen; Lenkung; Vorderachsen; Regelhydraulik; elektrische Anlage; Aufbau. Vorab erklärt eine Symboltabelle die Kennzeichen für Allrad, Wunschausrüstung, Export und Inland sowie für Teile, die nur bis oder ab einer Motor- oder Fahrzeugnummer gelten.

Wofür die Ersatzteilliste gebraucht wird: Zum Nachschlagen, Bestellen und Zuordnen. Jede Tafel führt Position, Teilnummer, Stückzahl und Typ. Die Motorgruppe MT 33 unterscheidet vier Motoren: WD 611.41 im 8100, WD 611.40 im 8100a, WD 611.86 im 8120 und WD 611.85 im 8120a. Wasserpumpe, Ventilator und Keilriemen stehen auf getrennten Tafeln, bis Nummer 7003 und ab 7004. Bedienung und Wartung erklärt die Betriebsanleitung zu diesen Typen.

Faksimile der Ausgabe TS 288/89, Taschenbuch, 584 Seiten, DIN A4.
