Steyr 8300 und 8300a Traktor Ersatzeilkatalog

Ersatzteilkatalog für die Steyr 8300 und 8300a. Das Werk führt beide als selbstfahrende Arbeitsmaschine, den 8300 als Typ 399.10 und den 8300a als 399.15, angetrieben vom Motor WD 615.84. Die Tafeln der Ausgabe TS 215/84 sind fünfsprachig beschriftet.

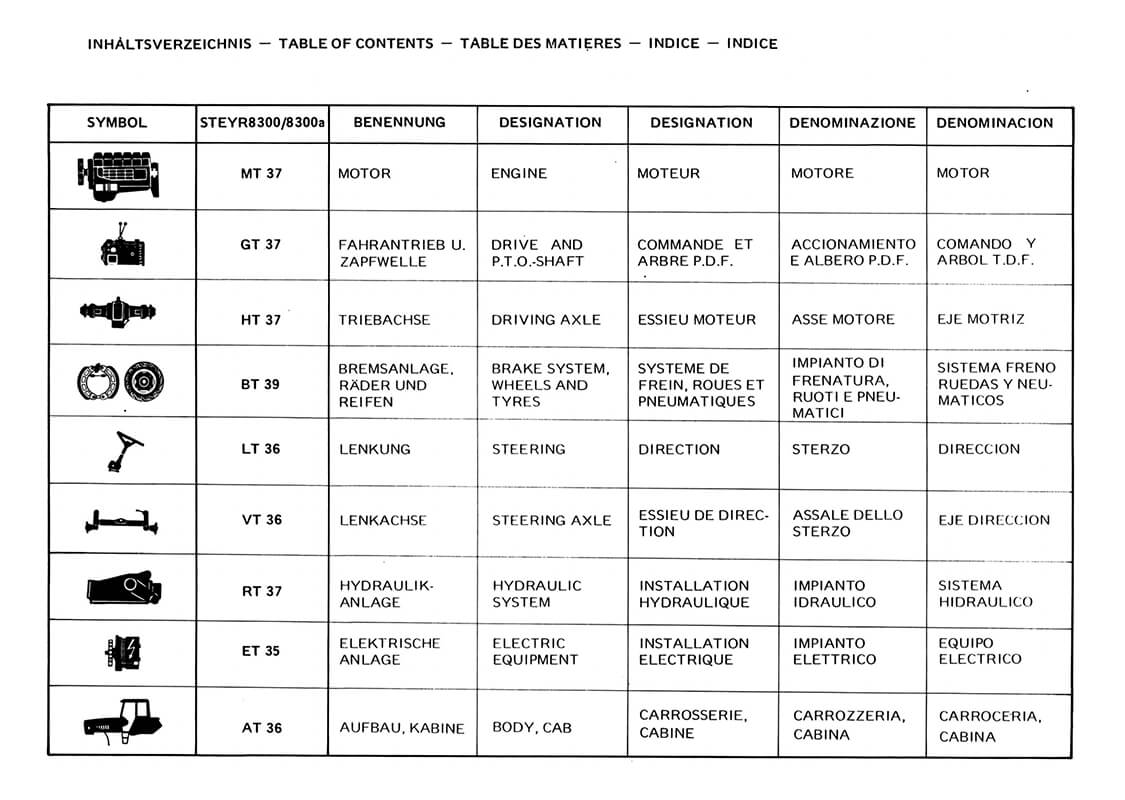

Aus dem Inhalt des Ersatzteilkataloges: Kurbelgehäuse, Schwungradgehäuse und Räderkasten, Wasserpumpe, Ölkühler, Ölfilter und Ölpumpe; Bosch-Einspritzanlage, Drehstromgenerator, Anlasser und Startpilot-Anlage; Fahrantrieb mit ZF-Schaltgetriebe, Power-Band und Pumpenantrieb; Zapfwellen-Umkehrgetriebe und Frontzapfwelle; ZF-Triebachse und hydrostatischer Fahrantrieb; Bremsanlage, Räder und Reifen; servostatische ZF-Lenkung und Planetenlenktriebachse; Hydraulik, Elektrik, Fahrgestellrahmen, Kabine und Werkzeug.

Wofür der Ersatzteilkatalog gebraucht wird: Zum Restaurieren, Reparieren und zum Bestellen der Ersatzteile. Beim Restaurieren helfen die Rohrleitungspläne für Betriebs- und Feststellbremse, für die Lenkung und für die hydraulischen Steuerungen. Zum Reparieren sind Wasserpumpe, Ölfilter, Ölpumpe und Starter zerlegt abgebildet, ebenso der Planetentrieb der Lenktriebachse. Beim Bestellen kennzeichnen Symbole, was nur für Allrad oder nur für Rechtslenker gilt, die Spalte DIN/Fr.-Nr. nennt Normteile und Fremdnummern von Bosch und ZF, und das Zapfwellen-Umkehrgetriebe trägt die B-Nummer B 269. Wie die Maschine bedient, gewartet und eingestellt wird, steht in der Betriebsanleitung zum Steyr 8300.

Faksimile der Ausgabe TS 215/84, Taschenbuch, 204 Seiten, DIN A4.
