Name: Steyr 288 Traktor Betriebsanleitung
Brand: Steyr
SKU: VV2385
Price: 19.90 EUR
Availability: InStock

Vorschau: Steyr 288 Traktor Betriebsanleitung, Titelseite der Werksausgabe

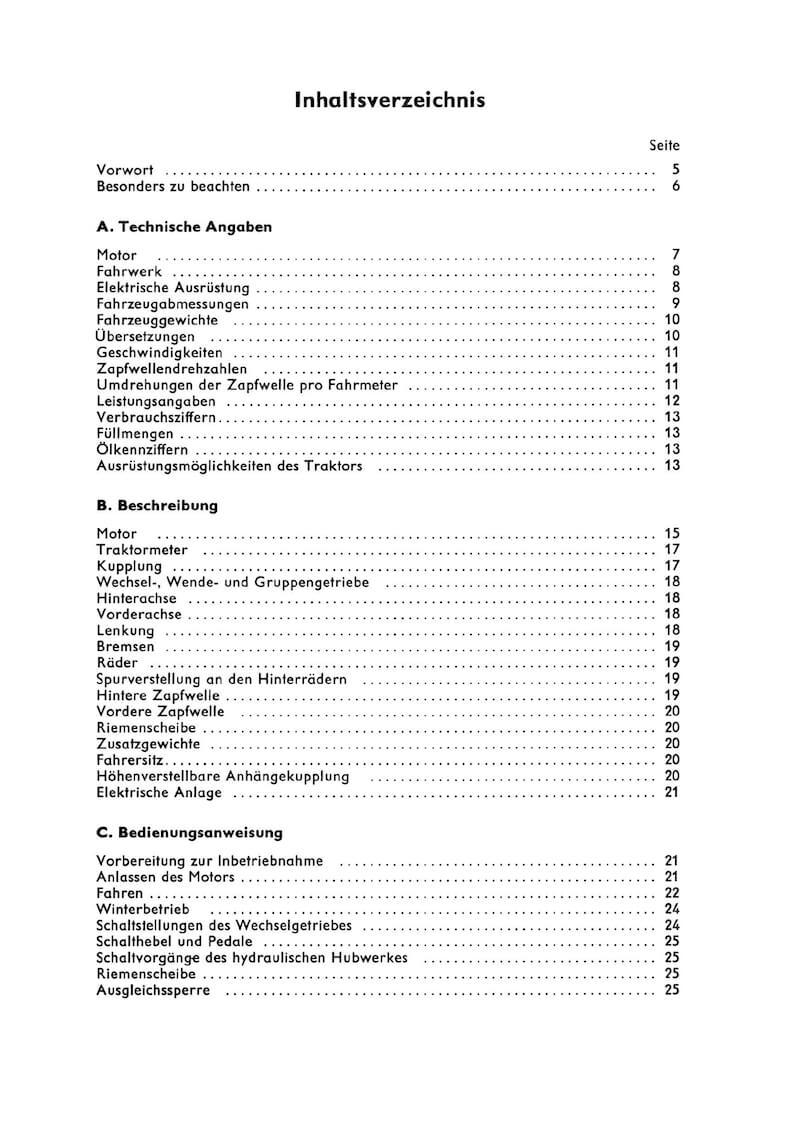

Vorschau: Steyr 288 Betriebsanleitung, Inhaltsverzeichnis mit Elektrische Ausrüstung, Umdrehungen der Zapfwelle pro Fahrmeter.

Vorschau: Steyr 288 Betriebsanleitung, Inhaltsverzeichnis mit Zapfwellendrehzahlen, Motor, Wechsel-, Wende- und Gruppengetriebe.

Steyr 288 Traktor Betriebsanleitung, Titelseite der Werksausgabe

Steyr 288 Betriebsanleitung, Inhaltsverzeichnis mit Elektrische Ausrüstung, Umdrehungen der Zapfwelle pro Fahrmeter.

Steyr 288 Betriebsanleitung, Inhaltsverzeichnis mit Zapfwellendrehzahlen, Motor, Wechsel-, Wende- und Gruppengetriebe.

Betriebsanleitung für den Vierzylinder-Traktor Steyr 288: Technische Angaben mit Motor WD 406, Beschreibung, Bedienung mit Wendegetriebe. Faksimile 12/1962, 76 Seiten, DIN A5. Werksnummer TS 60/62.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Betriebsanleitung für den Steyr 288 Traktor. Die Anleitung in 2. Auflage beschreibt den... mehr

Menü schließen

Betriebsanleitung für den Steyr 288 Traktor. Die Anleitung in 2. Auflage beschreibt den Vierzylinder-Diesel-Traktor Typ 288 mit Beschreibung, Bedienung und Wartung. Werksnummer TS 60/62.

Aus dem Inhalt der Betriebsanleitung: Technische Angaben zu Motor, Fahrwerk, elektrischer Ausrüstung, Abmessungen, Gewichten, Übersetzungen, Geschwindigkeiten, Zapfwellendrehzahlen, Leistungsangaben, Verbrauchsziffern, Füllmengen, Ölkennziffern und Ausrüstungsmöglichkeiten; Beschreibung von Motor, Traktormeter, Kupplung, Wechsel-, Wende- und Gruppengetriebe, Hinterachse, Vorderachse, Lenkung, Bremsen, Rädern, Spurverstellung, hinterer und vorderer Zapfwelle, Riemenscheibe, Zusatzgewichten, Fahrersitz, höhenverstellbarer Anhängekupplung und elektrischer Anlage; Bedienungsanweisung mit Inbetriebnahme, Anlassen, Fahren, Winterbetrieb, Schaltstellungen, Schaltvorgängen des Hubwerkes und Ausgleichssperre; Pflege und Schmierung.

Wofür die Betriebsanleitung gebraucht wird: Zum Einfahren, Einstellen und Befüllen. In den ersten 50 Betriebsstunden wird der Motor höchstens mit drei Vierteln seiner Leistung belastet. Der Einspritzdruck beträgt 130+5 atü, beim 4-scharigen Pflügen rechnet das Buch mit 11 bis 13 l Kraftstoff je Hektar. Die Füllmengen reichen von 7,0 l Motorenöl über 33,5 l Getriebeöl für Hinterachse und Getriebe bis 73 l Dieselkraftstoff. Werkstatthandbuch und Ersatzteilliste zum 288 gibt es als eigene Titel.

Faksimile der Ausgabe 12/1962, Taschenbuch, 76 Seiten, DIN A5.

Technische Daten Steyr 288

Technische Daten Steyr 288
Bauzeit	1962–1966
Stückzahl	6.253
Motor	Steyr WD 406
Leistung (PS)	45 bei 2400 U/min
Zylinder	4
Hubraum (cm³)	2660
Bohrung und Hub (mm)	92/100
Kühlung	Wasser
Kupplung	Einscheiben-Trockenkupplung
Getriebe	V8/R8. V12/R8^*
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle. Motor-Zapfwelle
Hubwerk	Steyr-Hydraulik mit Bosch-Steuergerät
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	6,00 - 16 / 11 - 32. 13 - 28^. 9 - 36^
Gewicht (kg)	1690
Länge × Breite × Höhe (mm)	3435 × 1690 × 1625

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 288 Typ-Seite →

Produktinformationen
Artikel-Nr.	VV2385
Produktgruppe	Betriebsanleitung
Modell	288
Baureihe	Jubiläumsserie
TS-Nummer	TS 60/62
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	76
Ausgabe / Werksnummer	12/1962

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 288 Traktor Betriebsanleitung"

Von: Feger Peter Am: 05.03.2026

Super Steyr T288 Handbuch! Danke.

Von: Admin Am: 25.03.2026

Peter, zwei für den Steyr 288. Super, Danke gilt in beide Richtungen.

Der Steyr 288 hat konstruktiv einige Eigenheiten, die ihn von den anderen Jubiläumsserie-Modellen unterscheiden und die ohne Originaldokumentation zur Fehlerquelle werden. Der Vierzylinder WD 406 war kein Gemeinschaftsmotor mit dem 188er Zweizylinder, sondern ein eigenständiges Aggregat mit engerer Bohrung und höherer Drehzahl. Das bedeutet andere Ventilspiele, andere Einspritzzeitpunkte und andere Anzugsmomente am Zylinderkopf als beim 188.

Besonders interessant ist beim 288 das Getriebe mit zwei Kupplungen: Die erste Kupplung trennt Motor von Getriebe, die zweite Lamellenkupplung unterbricht den Kraftfluss zu den Rädern bei laufender Zapfwelle. Für den Fahrer bedeutet das spezifische Schaltabläufe und Bedienreihenfolgen, die im normalen Betrieb intuitiv erscheinen, bei Fehlanwendung aber erhöhten Verschleiß an der Lamellenkupplung verursachen. Die Betriebsanleitung beschreibt genau, wann welche Kupplung in welcher Reihenfolge betätigt wird, besonders beim Zapfwellenbetrieb mit stehendem Traktor, beim Anfahren an der Hangseite und beim Frontladerbetrieb, für den der 288 mit seinem kräftigen Fronthubwerk besonders gut ausgelegt war.

Ergänzend zur Betriebsanleitung bildet der Steyr 288 Anbaumähwerk Ersatzteilkatalog, den du bereits hast, zusammen mit der Steyr 288 Reparaturanleitung die vollständige Werkstattbasis für diesen seltenen Jubiläumsserie-Vierzylinder.
