Steyr 4055S und 4065S Kompakt Traktor Wartungshandbuch

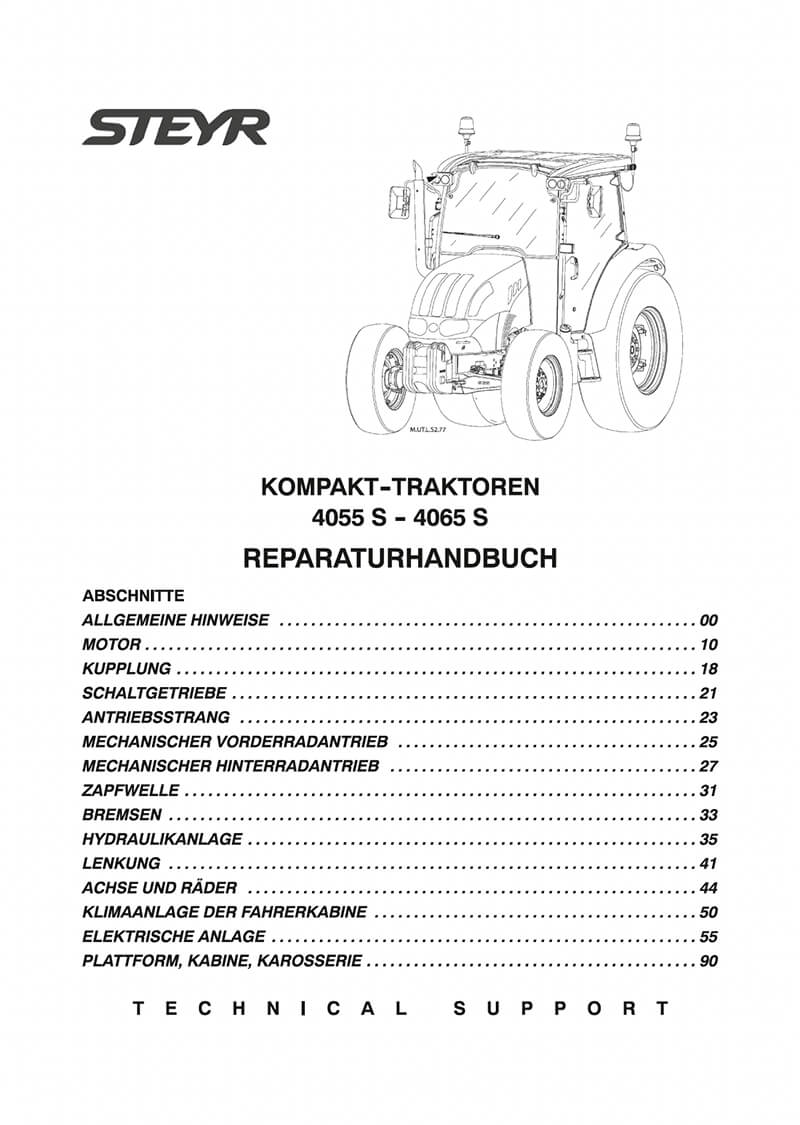

Reparaturhandbuch für die Steyr Kompakt Traktoren 4055 S und 4065 S. Das Wartungs- und Werkstatthandbuch ist in Abschnitte nach Baugruppen gegliedert, von allgemeinen Hinweisen bis zu Plattform, Kabine und Karosserie. Enthalten sind mechanischer Vorder- und Hinterradantrieb, Heckkraftheber mit mechanischer Regelung und Frontlader. Die Ersatzteilliste der Kompakt Traktoren gibt es als eigenen Titel.

Aus dem Inhalt des Werkstatthandbuches: Sicherheitsvorschriften, Betriebsmittel und Füllmengen; Motor mit Aus- und Einbau, Kraftstofftank, Kühler und Gaszug; Kupplung mit Überholung, Maßen, Pedalweg und hydraulischer Schaltvorrichtung der Zapfwelle; Schaltgetriebe und Antriebsstrang; Vorderachse mit Achsschenkelgelenk, Kegelradgetriebe, LIM SLIP-Selbstsperrdifferential und Planeten-Endantrieb; Hinterradantrieb; Zapfwelle; Bremsen; Heckkraftheber mit Zugkraftmessvorrichtung und Steuergerät; Zusatzsteuergeräte und Anhängerbremsventil; Frontlader; Lenkung, Achse und Räder; Klimaanlage; elektrische Anlage mit Batterie.

Wofür die Reparaturanleitung gebraucht wird: Zum Einstellen, Zerlegen und Fehlersuchen. Das Ventilspiel wird bei kaltem Motor geprüft, am Einlass 0,25 mm und am Auslass 0,50 mm. Für den Gaszug wird das Gaspedal mit 10 daN belastet, dann liegt die Anschlagschraube am Plattformboden an und wird gekontert. Vor dem Zerlegen nennt jedes Kapitel Anzugsmomente und Sonderwerkzeug, die Störungsdiagnose grenzt den Fehler vorher ein. Die Teilnummern stehen im Ersatzteilkatalog für den 4055 und 4065.

Faksimile der Ausgabe 2011, Taschenbuch, 508 Seiten, DIN A4.
