Steyr 40 Traktor Betriebsanleitung

Betriebsanleitung für den Steyr 40 Traktor. Die Anleitung macht mit Bedienung und Wartung des Diesel-Traktors Steyr 40 vertraut, von den Technischen Angaben über die Bedienungsanweisung bis zu Pflege, Schmierung und Betriebsstörungen. Werksnummer TS 4/67.

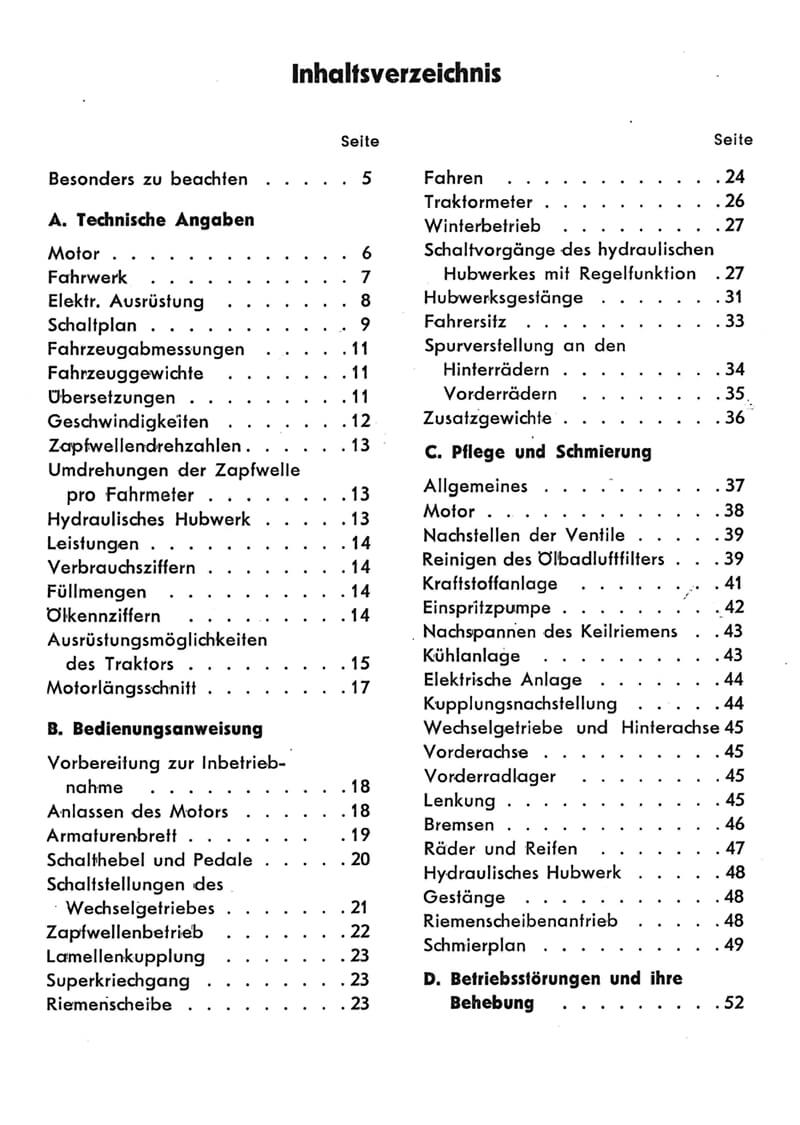

Aus dem Inhalt der Betriebsanleitung: Technische Angaben zu Motor, Fahrwerk, elektrischer Ausrüstung mit Schaltplan, Abmessungen, Gewichten, Übersetzungen, Geschwindigkeiten, Zapfwellendrehzahlen, hydraulischem Hubwerk, Leistungen, Verbrauchsziffern und Füllmengen, dazu Motorlängsschnitt; Bedienungsanweisung mit Anlassen, Armaturenbrett, Schalthebeln und Pedalen, Zapfwellenbetrieb, Lamellenkupplung, Superkriechgang, Riemenscheibe, Winterbetrieb, Hubwerk mit Regelfunktion, Spurverstellung und Zusatzgewichten; Pflege und Schmierung mit Nachstellen der Ventile, Ölbadluftfilter, Einspritzpumpe, Keilriemen, Kühlanlage, Kupplungsnachstellung, Bremsen und Schmierplan; Betriebsstörungen.

Wofür die Betriebsanleitung gebraucht wird: Zum Einfahren, Ablesen und Einstellen. In den ersten 50 Betriebsstunden wird der Motor höchstens mit drei Vierteln seiner Leistung belastet, der erste Ölwechsel folgt nach 30 Stunden. Das Traktormeter zählt bis 9999 Betriebsstunden und markiert die Motordrehzahl von 2200 U/min, bei der die Getriebezapfwelle ihre Normdrehzahl von 540 U/min erreicht. Das Ventilspiel beträgt kalt 0,3 mm für Einlass und Auslass. Die Ersatzteilliste zum Steyr 40 und 40a gibt es als eigenen Titel.

Faksimile der Ausgabe 1967, Taschenbuch, 60 Seiten, DIN A5 quer.
