Betriebsanleitung für die Steyr und Case MX180 bis MX270: Powershift-Getriebe, Kraftheber mit Regelhydraulik, Ballast und Reifen, Wartungstabelle, technische Daten. 308 Seiten, DIN A5.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für die Steyr und Case MX180, MX200, MX220, MX240 und MX270. Das Handbuch gilt den Schleppern der Serie Magnum MX von Case Steyr und führt in zehn Kapiteln von den Fahrgestellnummern bis zu Wartung und technischen Daten.

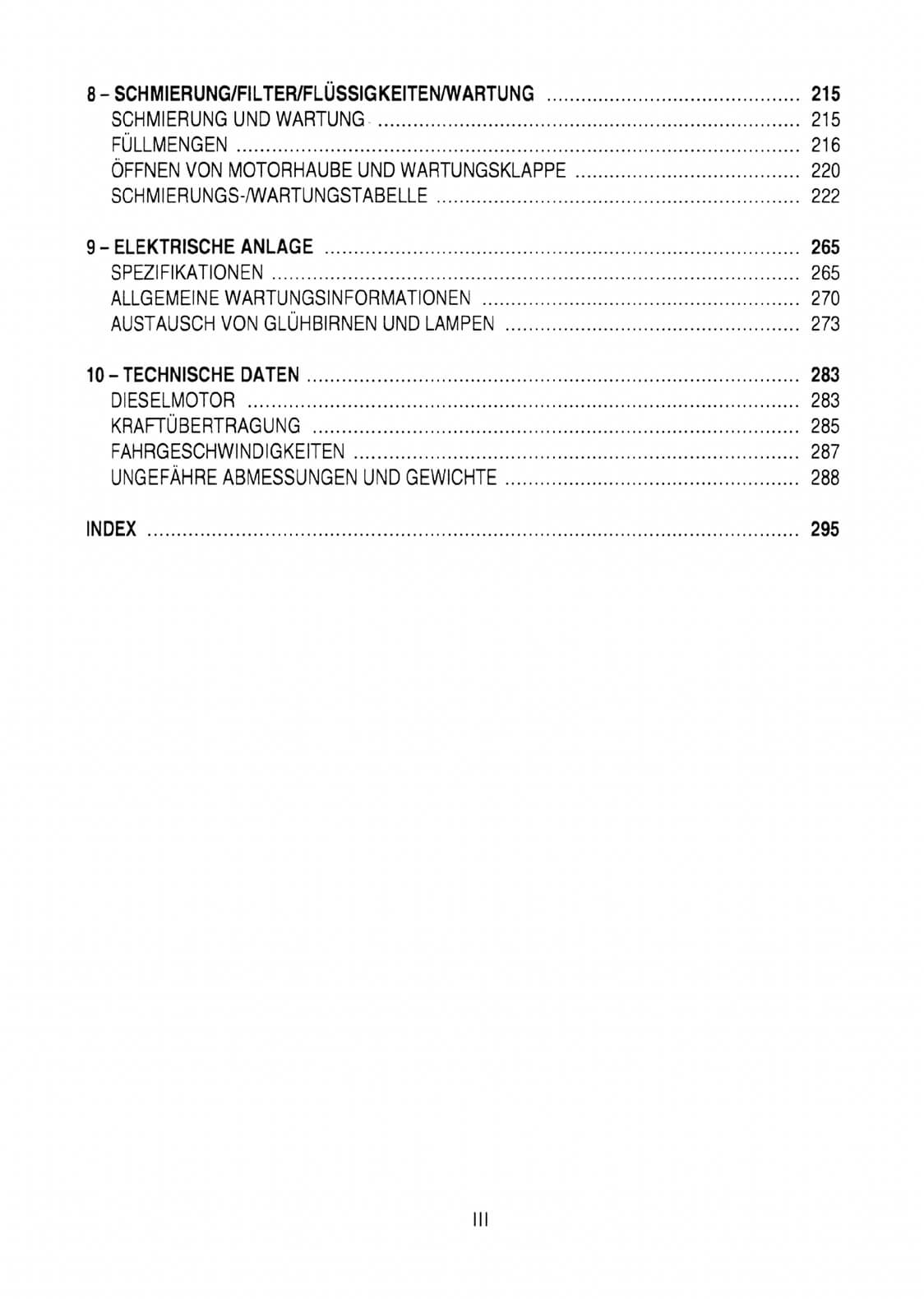

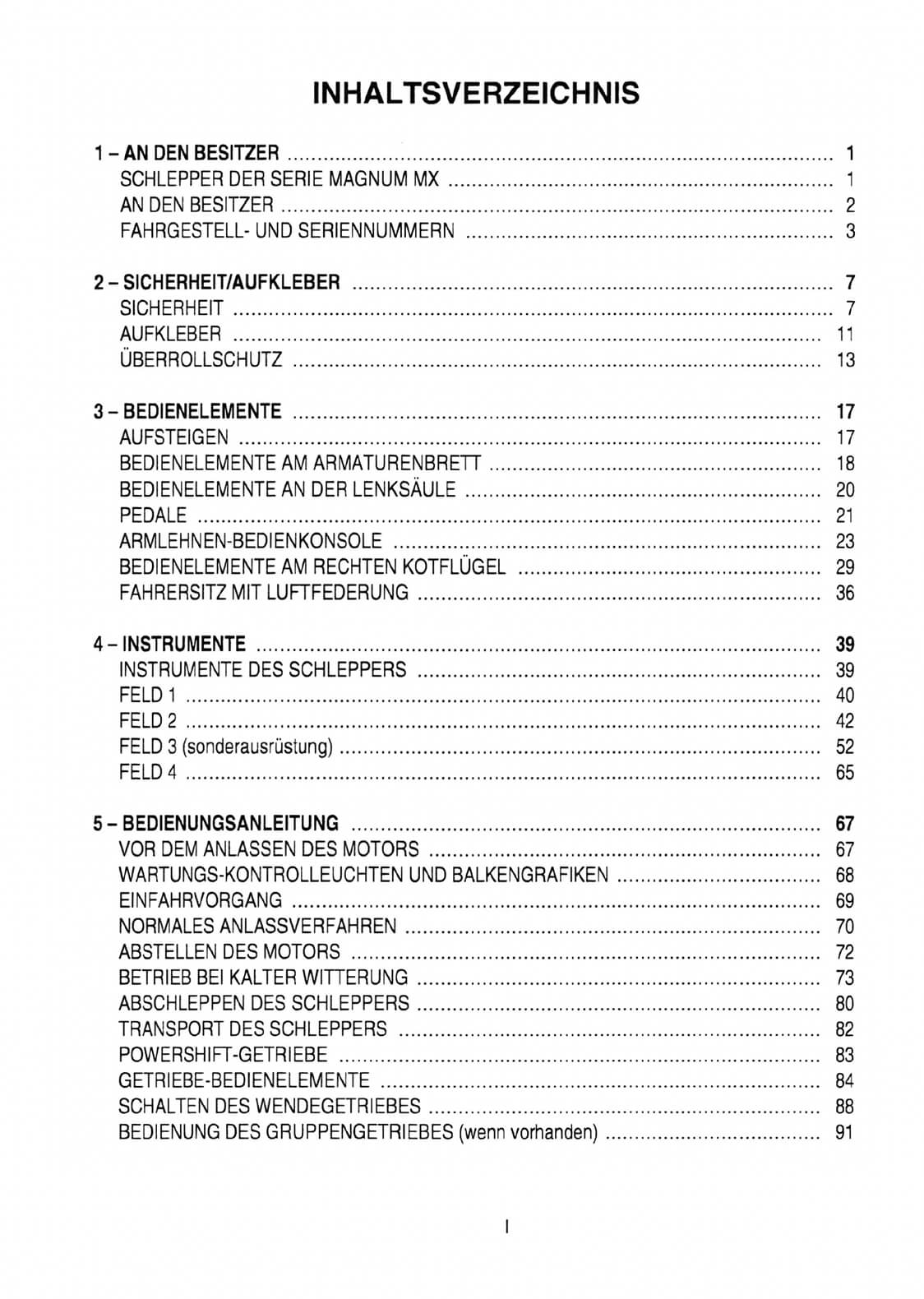

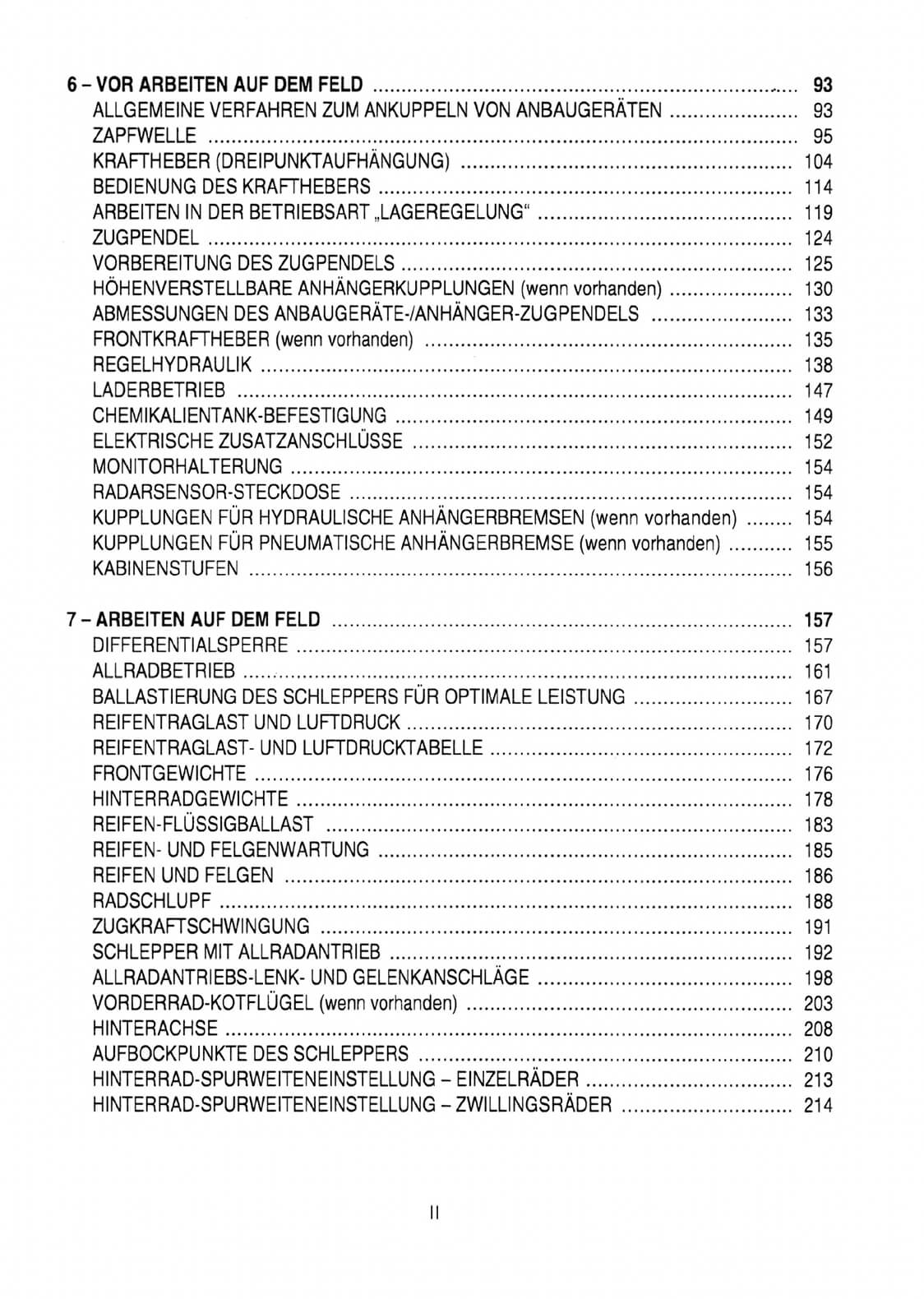

Aus dem Inhalt der Betriebsanleitung: Sicherheit und Überrollschutz; Bedienelemente mit Armlehnen-Bedienkonsole und luftgefedertem Fahrersitz; Instrumente mit Wartungs-Kontrollleuchten; Einfahrvorgang, Anlassen und Betrieb bei kalter Witterung; Powershift-Getriebe mit Wendegetriebe und Gruppengetriebe; Zapfwelle, Kraftheber, Zugpendel, Frontkraftheber, Regelhydraulik und Laderbetrieb; Allradbetrieb, Ballastierung, Reifentraglast- und Luftdrucktabelle, Spurweiten; Füllmengen und Schmierungs-Wartungstabelle; elektrische Anlage; technische Daten.
Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Beim Bedienen erklärt das Kapitel Powershift-Getriebe die Standardgänge: Nach dem Anlassen stehen der 7. Vorwärts- und der 3. Rückwärtsgang bereit, die Langsamgruppe bringt sechs Vorwärts- und zwei Rückwärtsgänge. Beim Warten beginnt die Schmierungs-Wartungstabelle mit den Arbeiten alle 10 Betriebsstunden oder täglich, von Motorölstand und Kühlmittel bis zum Getriebe- und Hydraulikölstand. Beim Einstellen arbeitet die elektronische Regelhydraulik in Lageregelung oder Arbeitswiderstandsregelung, die Radschrauben werden nach den ersten 30 Minuten, dann alle 10 und später alle 300 Betriebsstunden auf Drehmoment geprüft.
Taschenbuch, 308 Seiten, DIN A5.
| Artikel-Nr. | VV6416 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 308 |
| Marke | Steyr |
| Modell | MX180, MX200, MX220, MX240, MX270 |
| Baureihe | Neuere Baureihen |
Sehr schnelle Lieferung und wie beschreiben, alles OK!
Sehr schnelle Lieferung und wie beschreiben, alles OK!
Herr Trummer, sehr schnell geliefert und genau wie beschrieben: vielen Dank für Ihre positive Bewertung!
Die Betriebsanleitung Steyr & Case MX-Serie MX180, MX200, MX220, MX240 und MX270 deckt die obere Leistungsklasse aus der gemeinsamen Steyr-Case-IH-Entwicklung ab. Fünf Modelle der MX-Reihe in einem Band, von 180 bis 270 PS.
Gerade bei den Großtraktoren der MX-Reihe sind die werksseitig dokumentierten Einstellwerte und Servicepläne die zuverlässige Grundlage für einen langen, störungsfreien Einsatz.
Viel Erfolg mit Ihrem MX-Schlepper!
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Für welche Schlepper gilt die Betriebsanleitung?
Für die Serie Magnum MX von Case Steyr mit den Typen MX180, MX200, MX220, MX240 und MX270.
Welche Gänge wählt das Powershift-Getriebe beim Anlassen?
Standardmäßig den 7. Vorwärts- und den 3. Rückwärtsgang. Nach Wahl der Fahrtrichtung fährt der Schlepper in diesem vorprogrammierten Gang an.
Hat die MX-Serie eine Langsamgruppe?
Ja, als Gruppengetriebe, wenn vorhanden, mit sechs Vorwärts- und zwei Rückwärtsgängen für niedrige Fahrgeschwindigkeiten. Ist die Gruppe eingekuppelt, erscheint ein C neben dem Vorwärtsgang.
Was wird an der MX täglich geprüft?
Alle 10 Betriebsstunden oder täglich: Kraftstofftank auffüllen, Motorölstand, Kühlmittelstand und Getriebe- und Hydraulikölstand.
Wann werden die Radschrauben geprüft?
Nach den ersten 30 Minuten auf dem Feld, danach alle 10 Betriebsstunden, bis das Drehmoment konstant bleibt, und anschließend alle 300 Betriebsstunden.
