Steyr Multitrac M9078 M9078a M9086a M9094a Bedienungsanleitung
Passt zu: Steyr 9078, 9078a, 9086a, 9094a
Bedienungsanleitung für die Steyr Multitrac M9078, M9078a, M9086a und M9094a: Bedienung, EHR D mit Radar, Zapfwellen-Management, Wartung. Ausgabe 1995, 304 Seiten, DIN A5 quer. Werksnummer TS 240/95.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Bedienungsanleitung für die Steyr Multitrac M9078, M9078a, M9086a und M9094a. Das Handbuch der Serie 9000 gilt den vier Typen mit Motoren WD 401, für Normaldach und Hochdach, in der 1. Auflage TS 240/95, dreisprachig in Deutsch, Englisch und Französisch.

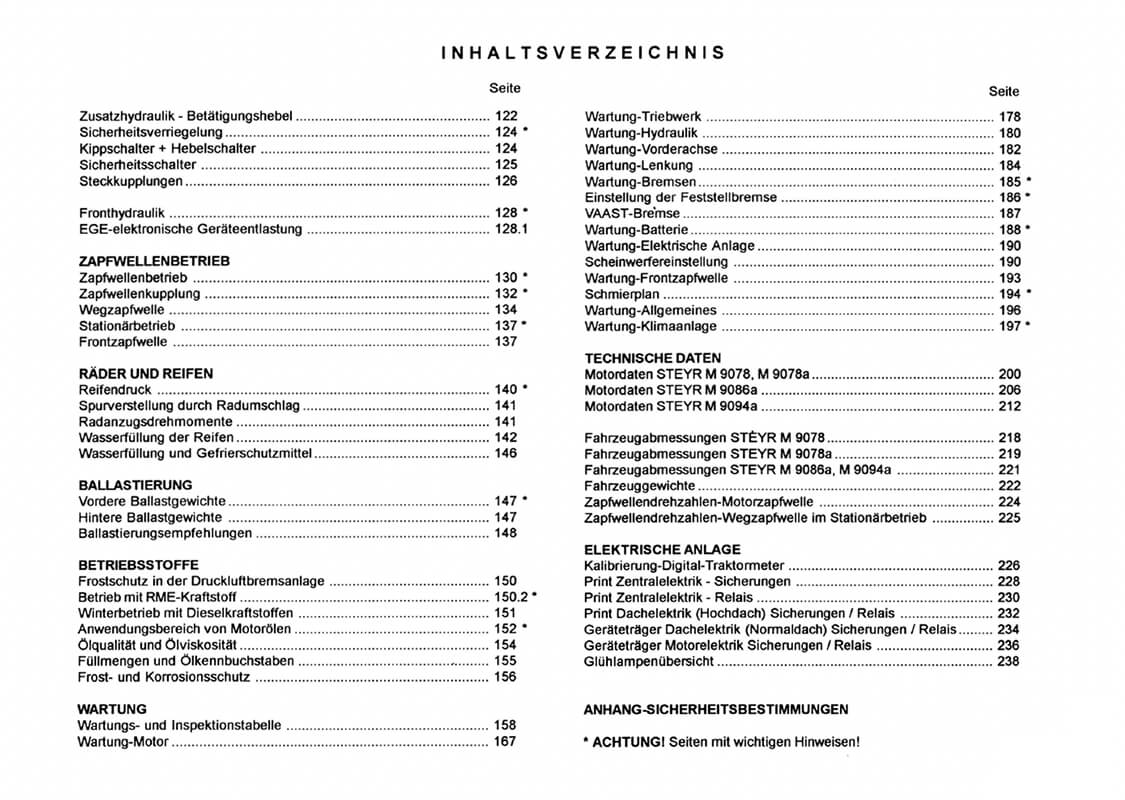

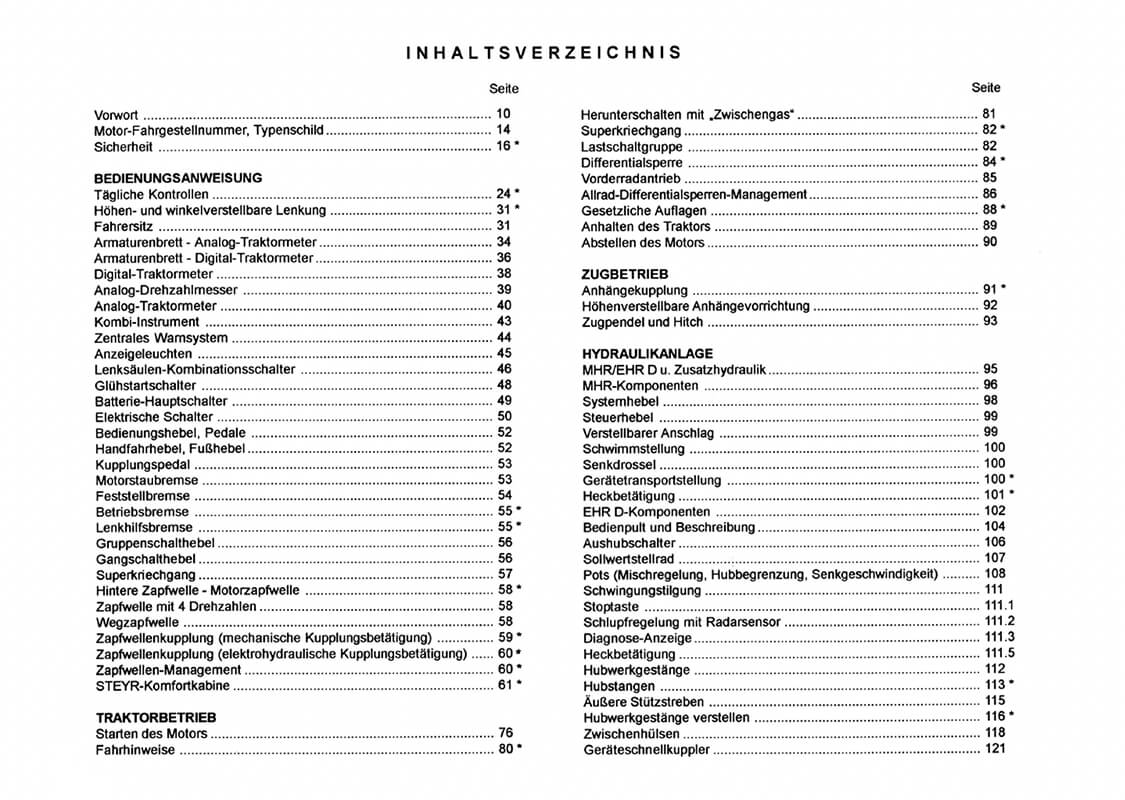

Aus dem Inhalt der Bedienungsanleitung: Typenschild und Sicherheit; Bedienungsanweisung mit Digital- und Analog-Traktormeter, zentralem Warnsystem, Motorstaubremse, Superkriechgang, Zapfwellen-Management und Komfortkabine; Traktorbetrieb mit Lastschaltgruppe und Allrad-Differentialsperren-Management; Zugpendel und Hitch; Hydraulik MHR und EHR D mit Bedienpult, Schwingungstilgung und Schlupfregelung mit Radarsensor; Fronthydraulik mit elektronischer Geräteentlastung EGE; Zapfwellenbetrieb; Räder, Reifen und Ballastierung; Betriebsstoffe mit RME-Kraftstoff; Wartung mit Klimaanlage; technische Daten; Sicherungen und Relais.
Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Beim Bedienen erklärt das Kapitel EHR D das Bedienpult mit Aushubschalter, Sollwertstellrad und Pots für Mischregelung, Hubbegrenzung und Senkgeschwindigkeit. Beim Warten setzt die Wartungs- und Inspektionstabelle die 1. Pflichtüberprüfung bei 50 und die 2. bei 250 Betriebsstunden, dazu Arbeiten alle 50 Betriebsstunden bzw. wöchentlich. Beim Einstellen nennt das Handbuch das Ventilspiel mit 0,2 mm Einlass und 0,3 mm Auslass bei kaltem Motor und führt durch die Kalibrierung des Digital-Traktormeters. Reparaturen mit Einstellwerten: Werkstatthandbuch.
Ausgabe 1995, Taschenbuch, 304 Seiten, DIN A5 quer.
Technische Daten der passenden Typen
- Steyr 9078 1994–1995 · MWM (Turbo) · 78 PS · 4 Zylinder · 4156 cm³
- Steyr 9078a 1994–1995 · MWM (Turbo) · 78 PS · 4 Zylinder · 4156 cm³
- Steyr 9086a 1994–1995 · MWM (Turbo) · 86 PS · 4 Zylinder · 4156 cm³
- Steyr 9094a 1994–1995 · MWM (Turbo) · 94 PS · 4 Zylinder · 4156 cm³
Alle Werte auf der jeweiligen Typ-Seite.
| Artikel-Nr. | VV6404 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| Modell | M9078, M9078a, M9086a, M9094a |
| Baureihe | Baureihe 900, Neuere Baureihen |
| TS-Nummer | TS 240/95 |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 304 |
| Ausgabe / Werksnummer | 1995 |
Viele Grüße und Danke!
Viele Grüße und Danke!
Herr Forcher-Huber, herzliche Grüße und Danke zurück!
Die Bedienungsanleitung Steyr Multitrac M9078, M9078a, M9086a und M9094a ist die Originaldoku zur 9000er-Geräteträger-Familie mit Mittelmotor. Die Multitrac-Bedienlogik ist grundlegend anders als bei Standardtraktoren, hier ist das Werks-Handbuch unverzichtbar.
Gutes Einrichten am Multitrac!
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Für welche Steyr Multitrac gilt die Bedienungsanleitung?
Für die M 9078, M 9078a, M 9086a und M 9094a der Serie 9000 mit Motoren WD 401, für Normaldach und Hochdach. Die Titelseite nennt die 1. Auflage TS 240/95.
In welchen Sprachen ist die Bedienungsanleitung?
In Deutsch, Englisch und Französisch. Vorwort und Inhaltsverzeichnis stehen je Sprache, die Bildtexte sind dreisprachig.
Ist die elektronische Hubwerksregelung EHR D beschrieben?
Ja, mit Bedienpult, Aushubschalter, Sollwertstellrad, Schwingungstilgung, Stoptaste, Schlupfregelung mit Radarsensor und Diagnose-Anzeige.
Wann sind die Pflichtüberprüfungen beim Multitrac fällig?
Die 1. Pflichtüberprüfung bei 50 Betriebsstunden, die 2. bei 250 Betriebsstunden. Dazu kommen Arbeiten alle 50 Betriebsstunden bzw. wöchentlich.
Welches Ventilspiel haben die Multitrac M9078 bis M9094a?
Einlassventil 0,2 mm und Auslassventil 0,3 mm, gemessen bei kaltem Motor. Die Einstellung soll eine Fachwerkstätte vornehmen.
