Steyr Multitrac M9078 M9078a M9086a M9094a Betriebsanleitung
Passt zu: Steyr 9078, 9078a, 9086a, 9094a
Betriebsanleitung für die Steyr Multitrac M9078, M9078a, M9086a und M9094a: Bedienung, Zapfwellen, Hubwerk, Wartungsplan, technische Daten. Ausgabe 2002, 280 Seiten, DIN A5.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für die Steyr Multitrac M9078, M9078a, M9086a und M9094a. Das Handbuch gilt den vier Typen mit SISU-Vierzylinder-Diesel mit Abgasturbolader von 78 bis 92 PS, in der Ausführung nach Emissionsvorschrift Stufe 1.

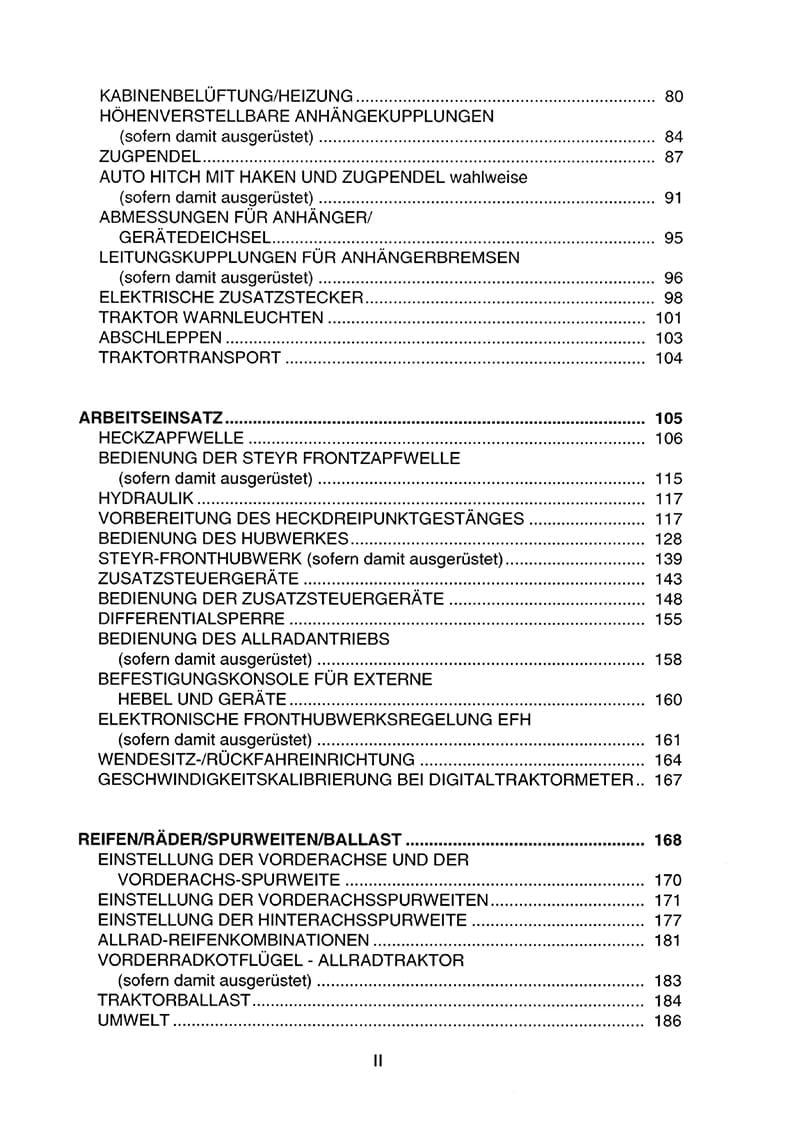

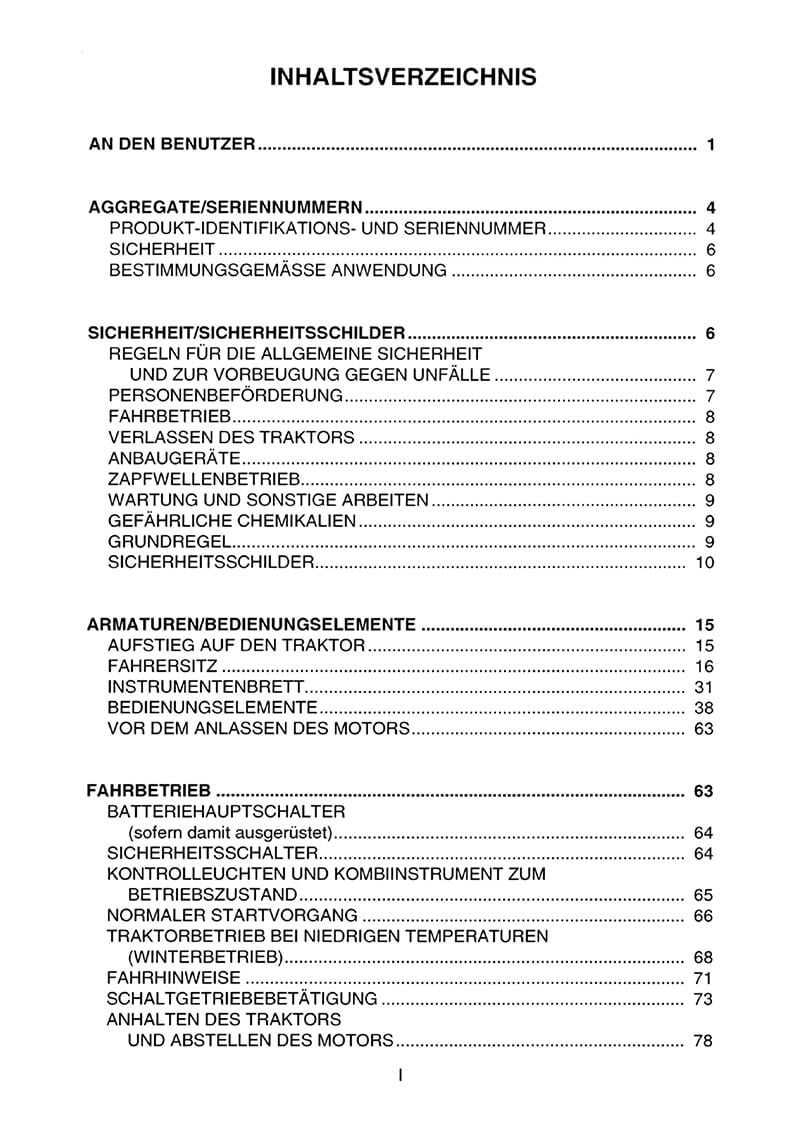

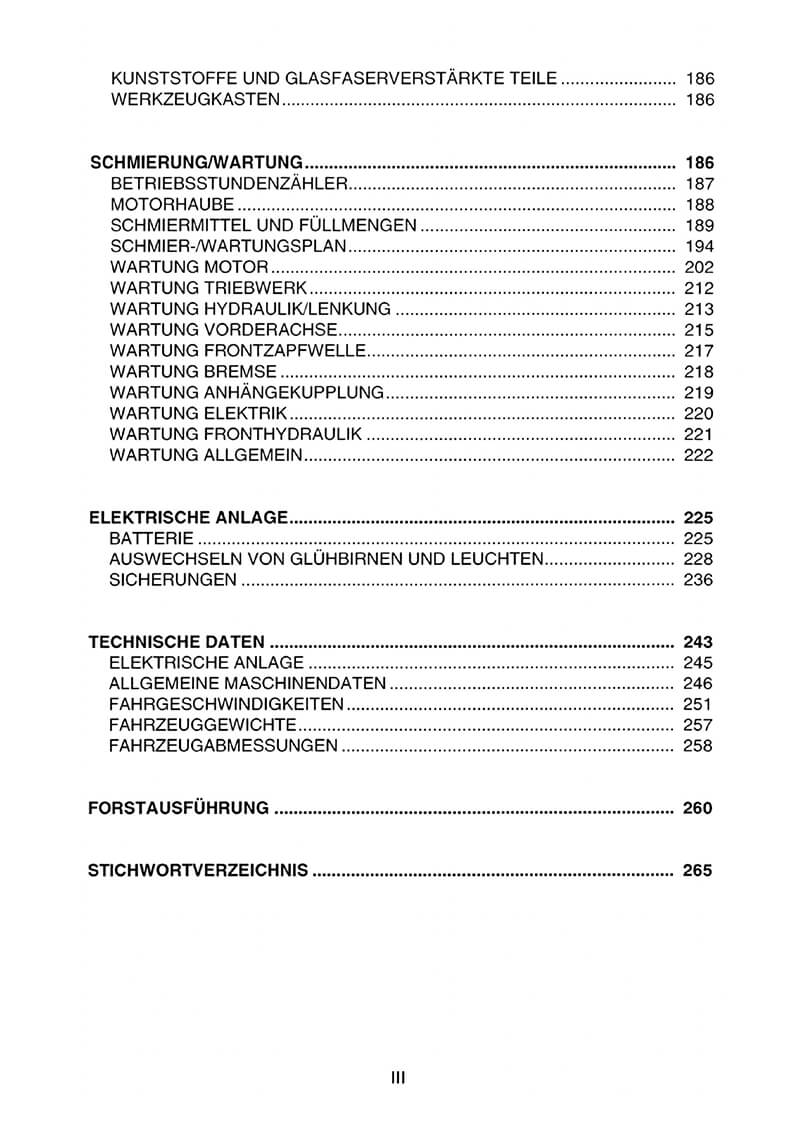

Aus dem Inhalt der Betriebsanleitung: Seriennummern und Typenschild; Sicherheit und Sicherheitsschilder; Armaturen und Bedienungselemente; Fahrbetrieb mit Kombiinstrument, Startvorgang, Winterbetrieb und Schaltgetriebe; Kabinenheizung; Anhängekupplungen, Zugpendel und Auto Hitch; Arbeitseinsatz mit Heck- und Frontzapfwelle, Hubwerk, Fronthubwerk mit EFH, Zusatzsteuergeräten, Differentialsperre, Allradantrieb und Wendesitz; Reifen, Spurweiten und Ballast; Schmierung und Wartung mit Füllmengen; elektrische Anlage mit Sicherungen; technische Daten; Forstausführung; Stichwortverzeichnis.
Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Beim Bedienen erklärt das Kapitel Schaltgetriebebetätigung: Die synchronisierten Gangstufen schalten nur mit dem Kupplungspedal, die Lastschaltgruppe auch ohne. Beim Warten ordnet der Schmier- und Wartungsplan das erste Pflichtservice bei 250 Betriebsstunden, die kleine Inspektion bei 500 und 1500 und die große Inspektion alle 1000 Betriebsstunden, mindestens alle zwei Jahre. Beim Einstellen führen eigene Kapitel durch Vorderachs- und Hinterachsspurweite und die Geschwindigkeitskalibrierung beim Digitaltraktormeter. Für Reparaturen mit Einstellwerten ist das Werkstatthandbuch da, das auch die 9078 und 9078a abdeckt.
Ausgabe 2002, Taschenbuch, 280 Seiten, DIN A5.
Technische Daten der passenden Typen
- Steyr 9078 1994–1995 · MWM (Turbo) · 78 PS · 4 Zylinder · 4156 cm³
- Steyr 9078a 1994–1995 · MWM (Turbo) · 78 PS · 4 Zylinder · 4156 cm³
- Steyr 9086a 1994–1995 · MWM (Turbo) · 86 PS · 4 Zylinder · 4156 cm³
- Steyr 9094a 1994–1995 · MWM (Turbo) · 94 PS · 4 Zylinder · 4156 cm³
Alle Werte auf der jeweiligen Typ-Seite.
| Artikel-Nr. | VV6399 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| Modell | M9078, M9078a, M9086a, M9094a |
| Baureihe | Baureihe 900, Neuere Baureihen |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 280 |
| Ausgabe / Werksnummer | 2002 |
Originales Handbuch für meinen erworbenen Steyr Multitrac gekauft. Blizschnell geeliefert!
Originales Handbuch für meinen erworbenen Steyr Multitrac gekauft. Blizschnell geeliefert!
Walter, original, blitzschnell geliefert und genau das Richtige für Ihren Multitrac: vielen Dank für Ihre tolle Bewertung!
Die Betriebsanleitung für Steyr Multitrac M9078, M9078a, M9086a und M9094a ist die ideale Grundlage, um Ihren Traktor sicher und effizient zu betreiben. Sie enthält alle wichtigen Informationen zu Bedienung, Wartung und technischen Details, übersichtlich und praxisnah aufbereitet.
Gerade beim Multitrac ist eine originalgetreue Dokumentation besonders wertvoll, um alle Funktionen optimal zu nutzen und die Maschine langfristig zu erhalten.
Wir wünschen Ihnen viel Freude und Erfolg mit Ihrem Steyr Multitrac!
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Für welche Steyr Multitrac gilt die Betriebsanleitung?
Für die M9078, M9078a, M9086a und M9094a, so steht es auf der Titelseite. Alle vier haben einen SISU-Vierzylinder mit 4400 cm³.
Welche Leistung haben die Motoren der Multitrac M9078 bis M9094a?
Nennleistung 57 kW (78 PS) beim M9078 und M9078a, 62,5 kW (85 PS) beim M9086a und 68 kW (92 PS) beim M9094a, jeweils bei 2300 U/min.
Wann ist beim Multitrac die große Inspektion fällig?
Alle 1000 Betriebsstunden, mindestens alle zwei Jahre. Davor stehen das erste Pflichtservice bei 250 Betriebsstunden und die kleine Inspektion bei 500, 1500 usw., mindestens einmal jährlich.
Kann das Getriebe ohne Kupplung geschaltet werden?
Nur die Lastschaltgruppe, bei fahrendem oder stehendem Traktor. Die synchronisierten Gangstufen werden mit dem Kupplungspedal geschaltet.
Ist das Fronthubwerk in der Betriebsanleitung beschrieben?
Ja, mit Steyr-Fronthubwerk, Frontzapfwelle und der elektronischen Fronthubwerksregelung EFH, jeweils sofern der Traktor damit ausgerüstet ist.
