Betriebsanleitung für die Steyr Profi 4100, 4115, 6115, 6125 und 6135: Quick Turn, Motor-Abschaltung, Kriechgang, Hubwerk, Wartung bis 1800 Stunden. Faksimile 2005, 468 Seiten, DIN A5.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für die Steyr Profi 4100, 4115, 6115, 6125 und 6135. Diese Ausgabe von 2005 führt den Profi 4115 in der Modellreihe und beschreibt zusätzlich die hydraulische Lenkunterstützung Quick Turn, erhältlich als Wunschausführung. Die automatische Motor-Abschaltung ist hier Zusatzausrüstung. Die ältere Anleitung der Profi Reihe gibt es als eigenen Titel.

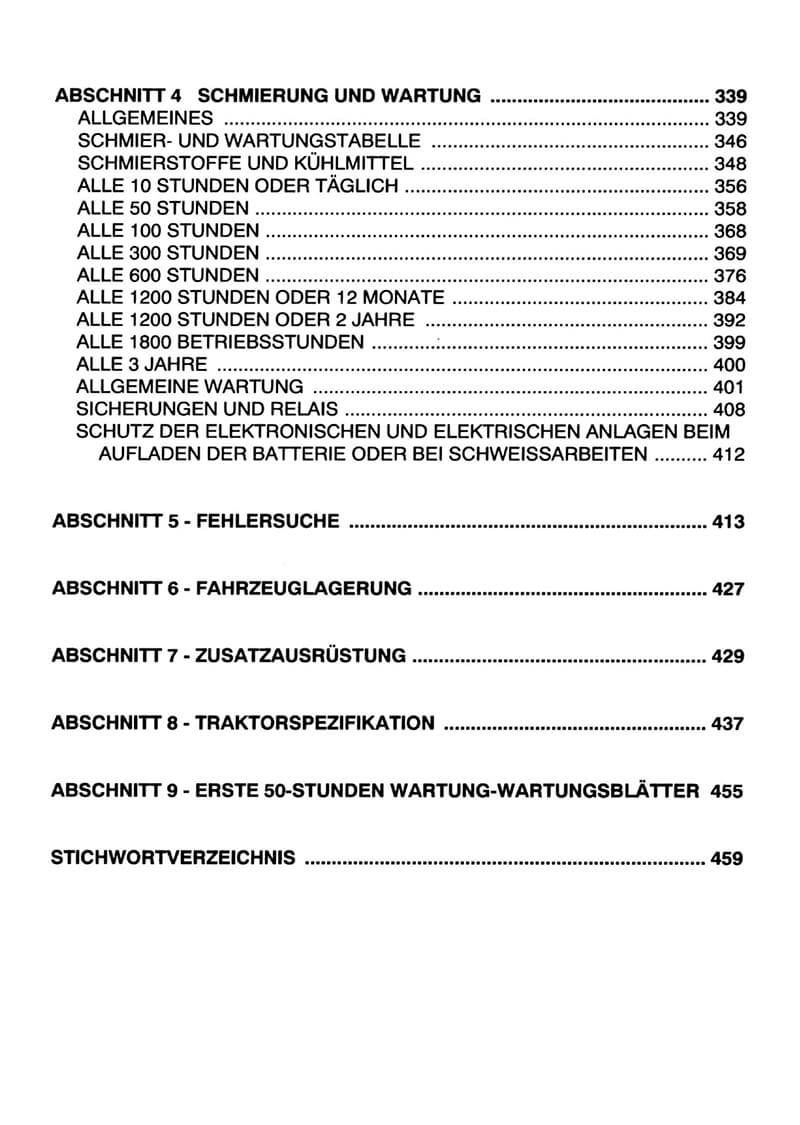

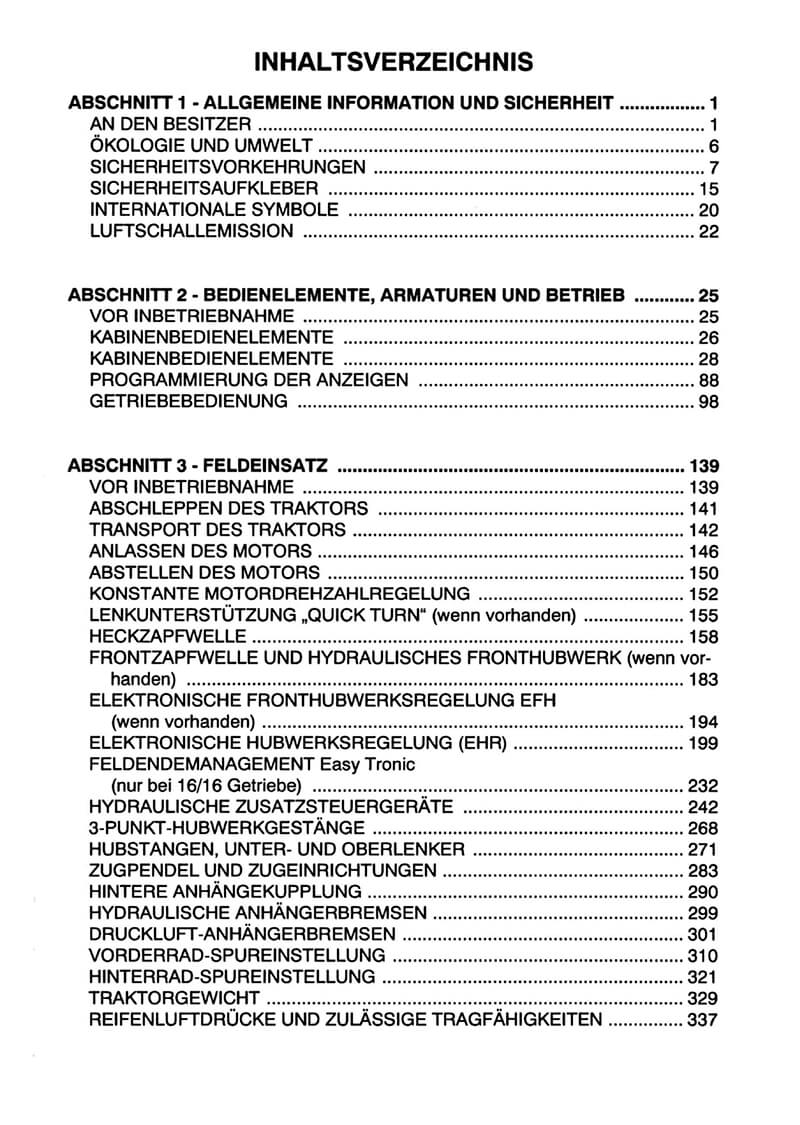

Aus dem Inhalt der Betriebsanleitung: Kabinenbedienelemente mit Programmierung der Anzeigen; Getriebebedienung bis zum Kriechganggetriebe; Motorstart, konstante Motordrehzahlregelung und Lenkunterstützung Quick Turn; Heck- und Frontzapfwelle, hydraulisches Fronthubwerk mit EFH, elektronische Hubwerksregelung EHR und Feldendemanagement Easy Tronic; Zusatzsteuergeräte, Dreipunktgestänge, Zugeinrichtungen und Anhängerbremsen; Spurweiten, Reifenluftdrücke und Tragfähigkeiten; Schmierung und Wartung mit Sicherungen und Relais; Fehlersuche, Lagerung, Zusatzausrüstung, Traktorspezifikation und Wartungsblätter der ersten 50 Stunden.
Wofür die Bedienungsanleitung gebraucht wird: Als Nachschlagewerk am Traktor. Die Motor-Abschaltung lässt sich vom Händler auf einen von drei Modi programmieren. Das 16/16 Getriebe hat 16 Vorwärts- und 16 Rückwärtsgänge, mit Kriechgang kommen 16 weitere dazu. Die Geschwindigkeitstabellen gelten bei 2200 U/min Nenndrehzahl, getrennt für 30 und 40 km/h. Der Wartungsplan reicht bis zu den Arbeiten alle 1800 Betriebsstunden und alle 3 Jahre, etwa Einspritzdüsen reinigen und einstellen.

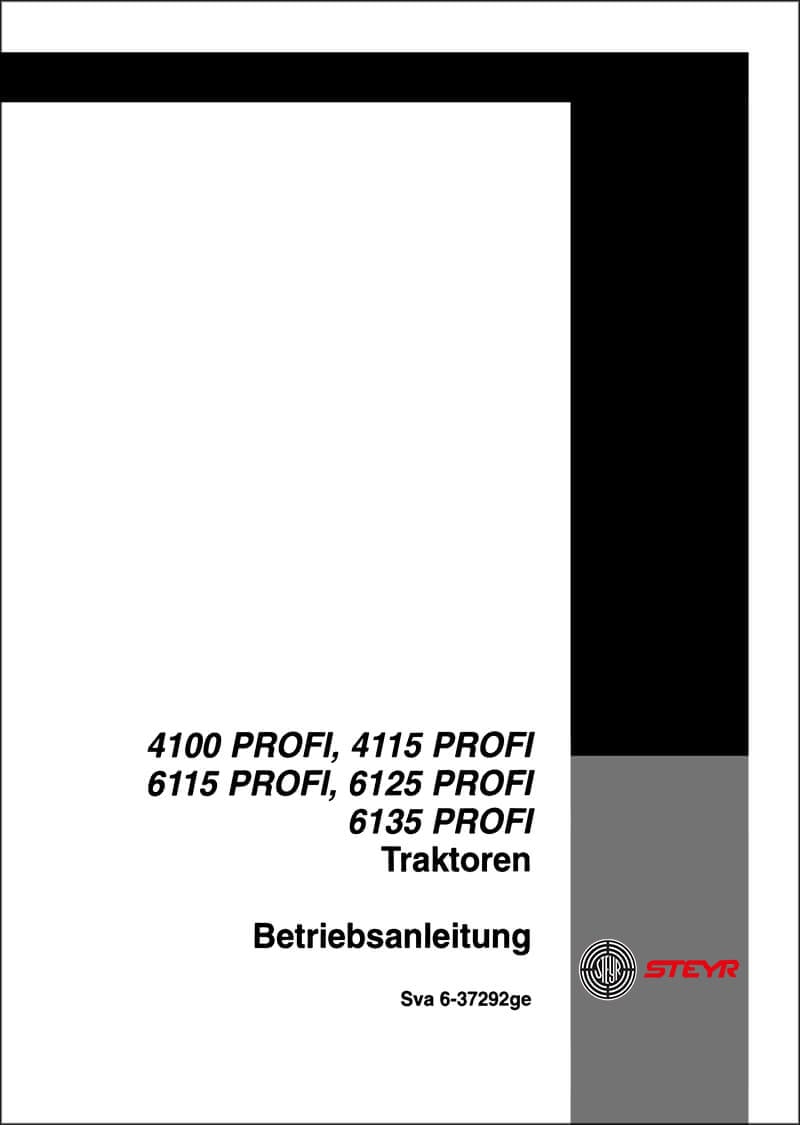

Faksimile der Ausgabe 2005, Taschenbuch, 468 Seiten, DIN A5.
Technische Daten Steyr Profi 4100 und Steyr Profi 6115
| Steyr Profi 4100 | Steyr Profi 6115 | |
|---|---|---|
| Leistung | 67,1 kW (90 PS) bei Motornenndrehzahl | 78,2 kW (105 PS) bei Motornenndrehzahl |
| Zylinder | 4 | 6 |
| Hubraum (cm³) | 4485 | 6728 |
| Bohrung und Hub (mm) | 104/132 | 104/132 |
| Gewicht 4WD Standard (kg) | 5050 | 6300 |
Alle Werte und Wunschausrüstung: Steyr 4100 Typ-Seite → · Steyr 6115 Typ-Seite →
| Artikel-Nr. | VV6401 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| Modell | 4100, 4115, 6115 |
| Baureihe | Neuere Baureihen |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 468 |
| Ausgabe / Werksnummer | 2005 |
Perfektes OEM-Handbuch! Danke.
Perfektes OEM-Handbuch! Danke.
Hans-Peter, perfektes OEM-Handbuch und reibungslose Abwicklung: vielen Dank für das ehrliche Feedback!
Die Betriebsanleitung Steyr Profi 4100, 4115, 6115, 6125 und 6135 ist das originale Handbuch zur Profi-Generation aus den frühen 2000er-Jahren. Fünf Modellvarianten mit den passenden Bedienhinweisen, Wartungsintervallen und Einstellwerten in einem Band.
Gerade bei den modernen Profi-Modellen mit ihrer komplexen Elektronik und Lastschaltung ist die werkseigene Dokumentation der Schlüssel zu fachgerechter Bedienung und Wartung.
Weiterhin gutes Arbeiten mit Ihrem Profi-Steyr!
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Welche Profi Traktoren deckt die Betriebsanleitung von 2005 ab?
Profi 4100, 4115, 6115, 6125 und 6135. Die Abgastabellen und die Anzeigen nennen die Modelle einzeln, die Motoröldruck-Balkenanzeige etwa nur für 4115, 6125 und 6135.
Was ist Quick Turn beim Steyr Profi?
Eine hydraulische Lenkunterstützung, als Wunschausführung erhältlich. Eine Kontrollleuchte zeigt, wenn sie aktiviert ist; nach einer Störung wird sie über den Ein-Aus-Schalter wieder eingeschaltet.
Wie arbeitet die automatische Motor-Abschaltung?
Die Abschaltung ist Zusatzausrüstung und wird vom Vertragshändler auf einen von drei Modi programmiert; im ersten Modus schaltet der Motor nicht automatisch ab.
Gibt es für den Profi ein Kriechganggetriebe?
Ja, als Vorschaltgetriebe. Beim 16/16 Getriebe bringt es 16 weitere Vorwärts- und Rückwärtsgänge für besonders geringe Fahrgeschwindigkeiten.
Welche Arbeiten fallen alle 1800 Betriebsstunden an?
Laut Wartungsplan unter anderem das Reinigen und Einstellen der Einspritzdüsen; weitere Arbeiten sind nach 3 Jahren fällig.
