Name: Steyr 80 84 86 180 N180a N182 N182a Hydraulisches Hubwerk Betriebsanleitung
Brand: Steyr
SKU: VV3249
Price: 19.90 EUR
Availability: InStock

Vorschau: Steyr 80 84 86 180 N180a N182 N182a Hydraulisches Hubwerk Betriebsanleitung, Titelseite der Werksausgabe

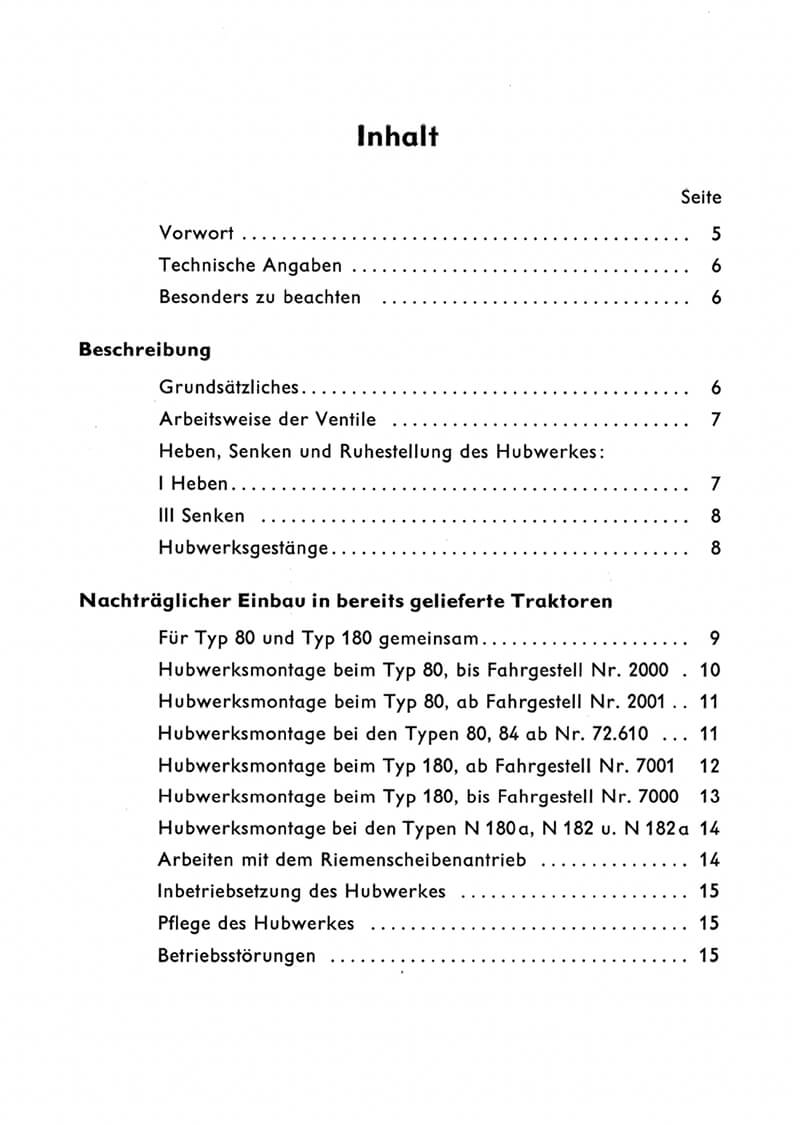

Vorschau: Steyr 80 84 86 180 Betriebsanleitung, Inhaltsverzeichnis mit Arbeitsweise der Ventile, Hubwerksgestänge, Inbetriebsetzung.

Steyr 80 84 86 180 N180a N182 N182a Hydraulisches Hubwerk Betriebsanleitung, Titelseite der Werksausgabe

Steyr 80 84 86 180 Betriebsanleitung, Inhaltsverzeichnis mit Arbeitsweise der Ventile, Hubwerksgestänge, Inbetriebsetzung.

Betriebsanleitung für das hydraulische Hubwerk der Steyr 80, 84, 86, 180, N180a, N182 und N182a: Beschreibung, nachträglicher Einbau. Faksimile 7/1965, 36 Seiten, DIN A5. Werksnummer TS 56/65.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Betriebsanleitung für das hydraulische Hubwerk der Steyr 80, 84, 86, 180, N180a, N182 und... mehr

Menü schließen

Betriebsanleitung für das hydraulische Hubwerk der Steyr 80, 84, 86, 180, N180a, N182 und N182a. Laut Vorwort ist das Hubwerk speziell auf diese Traktoren abgestimmt und ermöglicht die Verwendung von Anbaugeräten. Das Büchlein macht mit Aufbau und Bedienung vertraut. Werksnummer TS 56/65.

Aus dem Inhalt der Betriebsanleitung: Technische Angaben; Besonders zu beachten; Beschreibung mit Grundsätzlichem, Arbeitsweise der Ventile sowie Heben, Senken und Ruhestellung des Hubwerkes; Hubwerksgestänge; nachträglicher Einbau in bereits gelieferte Traktoren, getrennt nach Typ und Fahrgestellnummer: Typ 80 bis und ab Nr. 2001, Typen 80 und 84 ab Nr. 72.610, Typ 180 bis und ab Nr. 7001 sowie N 180a, N 182 und N 182a; Arbeiten mit dem Riemenscheibenantrieb; Inbetriebsetzung; Pflege des Hubwerkes.

Wofür die Betriebsanleitung gebraucht wird: Zum Nachrüsten, Befüllen und Instandhalten des Hubwerkes. Für den Nachbau in bereits gelieferte Traktoren sind die vorbereitenden Arbeiten je Typ und Fahrgestellnummer beschrieben, etwa beim Typ 80 bis Nr. 2000. Beim Befüllen kommen zuerst etwa vier Liter Öl hinein, dann wird der Handhebel zehn- bis fünfzehnmal betätigt und bis zum Rand der Einfüllöffnung nachgefüllt; ein Luftpolster wird an der Druckleitung entlüftet. Hüpft das Hubwerk, sitzt der Druckstift zu fest auf der Steuerstange, und das Steuerventil wird neu eingestellt. Zerlegen und Einstellen erklärt die Reparaturanleitung zum Hubwerk, die Teilnummern stehen im Ersatzteilkatalog zum Hubwerk.

Faksimile der Ausgabe 7/1965, Taschenbuch, 36 Seiten, DIN A5.

Technische Daten der passenden Typen

Steyr 80 1949–1964 · WD 113 · 13/15 PS · 1 Zylinder · 1330 cm³
Steyr 84 1956–1964 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 86 1964–1975 · WD 113 a · 18 PS · 1 Zylinder · 1330 cm³
Steyr 180 1947–1953 · WD 213 · 26/30 PS · 2 Zylinder · 2660 cm³
Steyr N 180a 1953–1959 · WD 213 f · 30 PS · 2 Zylinder · 2660 cm³
Steyr N 182 1959–1963 · WD 213 g · 36 PS · 2 Zylinder · 2660 cm³
Steyr N 182a 1959–1963 · WD 213 g · 36 PS · 2 Zylinder · 2660 cm³

Alle Werte auf der jeweiligen Typ-Seite.

Produktinformationen
Artikel-Nr.	VV3249
Produktgruppe	Betriebsanleitung
Modell	80, 84, 86, 180, N 180a, N 182, N 182a
Baureihe	Baureihe 13
TS-Nummer	TS 56/65
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	36
Ausgabe / Werksnummer	7/1965

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 80 84 86 180 N180a N182 N182a Hydraulisches Hubwerk Betriebsanleitung"

Von: Paul Am: 20.01.2026

sehr gute Ware, rascher Versand!

Von: Admin Am: 25.03.2026

Paul, wieder dabei. Danke für dein Feedback.

Die N-Serie der Baureihe 13 war gegenüber den Vorgängermodellen 80, 84 und 86 eine gezielte Weiterentwicklung: niedrigere Bauweise, verbesserter Einstieg und deutlich bessere Sichtverhältnisse auf das Anbaugerät. Das hydraulische Hubwerk blieb im Grundprinzip baugleich, wurde aber für die N180a, N182 und N182a in Details angepasst. Genau das macht eine modellspezifische Betriebsanleitung so wichtig: was beim alten 180 passt, muss beim N182a nicht identisch sein.

In der Praxis tauchen an diesen Modellen immer wieder dieselben hydraulischen Probleme auf: Hubwerk hebt nicht mehr sauber wegen eines klebenden Steuerschiebers, nachlassender Hubkraft durch Druckverlust an der Hochdruckzahnradpumpe, oder ein falsch eingestelltes Steuergestänge, das die gesamte Dreipunktregelung aus dem Takt bringt. Wer hier ohne Originalwerte arbeitet, riskiert Folgeschäden an Dichtungen, Steuerblock und Hubzylinder.

Für eine vollständige Werkstattbasis empfehlen sich ergänzend der Ersatzteilkatalog Hubwerk N180a und N182a sowie die Reparaturanleitung Steyr 80 bis 182 mit Schnittbildern und Druckverlaufdiagrammen.
