Betriebsanleitung für die Steyr Schneidladewagen Hamster 802 und 803: technische Daten, Bedienung am Traktor, Wartung und Pflege. Faksimile 12/1977, 36 Seiten, A5 quer. Werksnummer TS 301/77.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für die Steyr Schneidladewagen Hamster 802 und 803. Die erste Auflage mit der Werksnummer TS 301/77 beschreibt den Einachs-Ladewagen, der sich selbst belädt und entlädt: Pick-up mit vier rotierenden Federzinkenreihen, Fördertrommel, Schneideinrichtung mit 7 Schneidstellen und Kratzrost. Der Hamster 802 fasst ca. 20 m³ Dürrfutter bei 3000 kg zulässigem Gesamtgewicht, der Hamster 803 ca. 25 m³ bei 3800 kg.

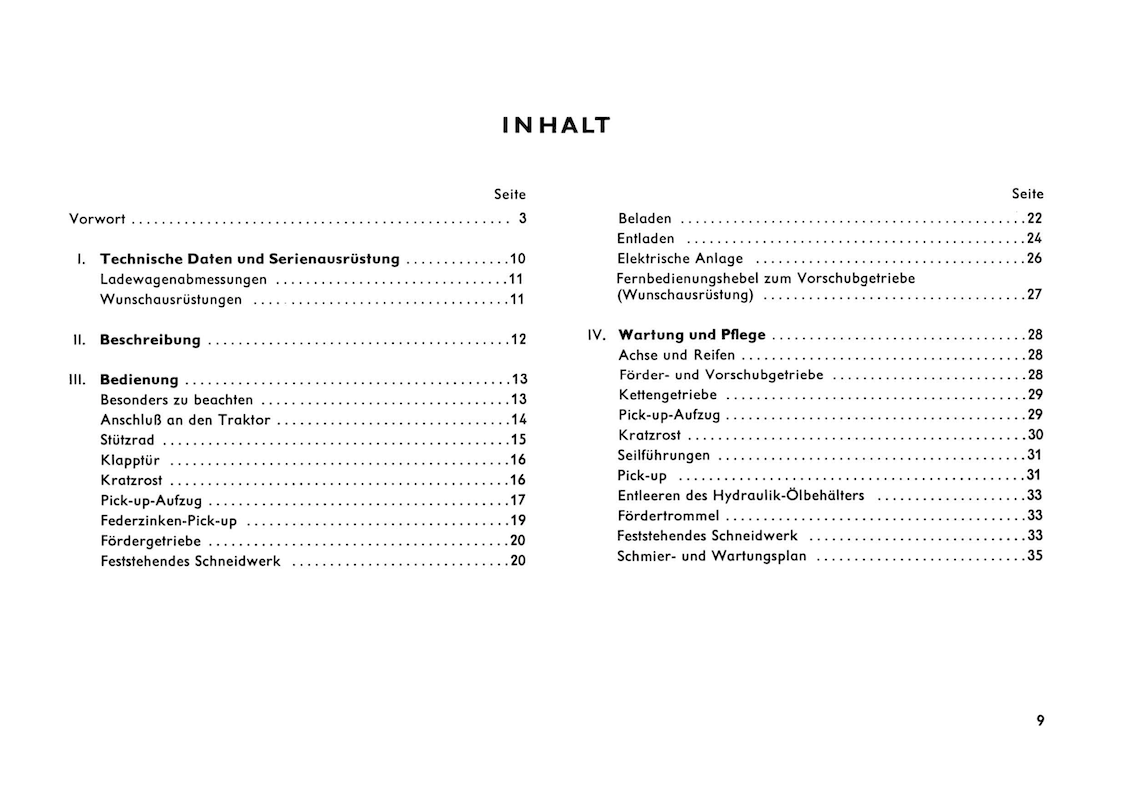

Aus dem Inhalt der Betriebsanleitung: Technische Daten und Serienausrüstung mit Ladewagenabmessungen und Wunschausrüstungen; Beschreibung; Bedienung mit Anschluss an den Traktor, Stützrad, Klapptür, Kratzrost, Pick-up-Aufzug, Fördergetriebe, Schneidwerk, Beladen, Entladen und elektrischer Anlage; Wartung und Pflege von Achse und Reifen, Förder- und Vorschubgetriebe, Kettengetrieben, Seilführungen, Pick-up und Fördertrommel; Schmier- und Wartungsplan.
Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen nennt das Kapitel «Besonders zu beachten» die Zapfwellendrehzahl 540 U/min im Uhrzeigersinn, das Verbot der Wegzapfwelle und die traktorseitige Lage der Überlastkupplung. Zum Warten gibt der Schmier- und Wartungsplan die Intervalle nach 50 und 100 Fuhren sowie halbjährlich und jährlich vor. Zum Einstellen nennt sie Reifendrücke von 2,1 bis 4,9 atü je Bereifung und das Nachstellen der Bremse am Spannschloss. Die Ausführungen 802V und 803V behandelt die Betriebsanleitung für Hamster 802, 802V, 803 und 803V.
Faksimile der Ausgabe 12/1977, Taschenbuch, 36 Seiten, DIN A5 quer.
| Artikel-Nr. | VV3524 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| TS-Nummer | TS 301/77 |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 quer |
| Seiten | 36 |
| Ausgabe / Werksnummer | 12/1977 |
| Marke | Steyr |
1A Danke!
1A Danke!
Tom, wieder 1A. Danke für dein Vertrauen.
Die Steyr Hamster 802 und 803 markieren den Übergang vom ersten Ur-Hamster 801 zur vollhydraulisch ausgereiften Generation. Der entscheidende Unterschied zur Erstgeneration: Beide Modelle verfügen bereits über eine hydraulische Anlage mit Ölkreislaufplan und einen elektrischen Schaltplan, was die Bedienung vom Traktor aus erheblich komfortabler und zuverlässiger machte. Der 803 als die größere Variante brachte gegenüber dem 802 mehr Fassungsvermögen und eine auf schwereres Ladegut ausgelegt stärkere Kratzbodenkonstruktion.
Wer heute einen 802 oder 803 betreibt, stößt auf die charakteristischen Wartungsthemen dieser Generation: die korrekte Einstellung des Pickup auf den Schwadabstand, die richtige Zapfwellendrehzahl am Zugtraktor für störungsfreien Betrieb der Förderschwingen, die regelmäßige Kettenspannungskontrolle am Kratzboden sowie die vollständigen Schmieranweisungen für alle Lager und Gelenke aus dem originalen Schmier- und Wartungsplan. Gerade die hydraulische Anlage in Farbe, wie sie in der Ausgabe 1977 dokumentiert ist, macht Diagnose und Fehlersuche an einem über 45 Jahre alten Gerät erst wirklich möglich.
Mit 802 und 803 hast du die Mittlere-Generation des Hamsters gut dokumentiert. Für die Vor- und Nachfolgemodelle findest du bei uns die passenden Anleitungen vom Hamster 801 bis zur 8023 KS Serie.
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Für welche Ladewagen gilt die Betriebsanleitung?
Für die Steyr Schneidladewagen Hamster 802 und 803; die technischen Daten stehen für beide nebeneinander.
Welche Zapfwellendrehzahl braucht der Hamster?
Die Normdrehzahl 540 U/min, Drehrichtung in Fahrtrichtung gesehen im Uhrzeigersinn; die Wegzapfwelle darf nicht geschaltet werden.
Welche Reifendrücke nennt die Anleitung?
Zum Beispiel 3,1 atü für 10,0/80-12 Impl. 6 pr, 4,2 atü für 10,0/75-15 Impl. 8 pr und 2,1 atü für 400-15,5 LP 8 pr.
Nach welchen Intervallen wird geschmiert?
Der Schmier- und Wartungsplan rechnet nach 50 und 100 Fuhren sowie zweimal und einmal jährlich; das Getriebeöl wird einmal jährlich gewechselt.
Welche Wunschausrüstungen sind beschrieben?
Unter anderem Doppelbereifung, Weitwinkelgelenkwelle mit Rutschkupplung, Schneidmesser bis zu 7 Stück, Beleuchtungs- und Blinkanlage und hydraulischer Pick-up-Aufzug.
