Steyr Hamster 8013 Betriebsanleitung

Betriebsanleitung für den Steyr Schneidladewagen Hamster 8013. Die Anleitung vom September 1990 gilt dem Hamster 8013 mit Mittelanhängung, Federzinken-Pick-up, Schneideinrichtung für bis zu 4 Messer und umlegbarem Aufbau für Grün- und Dürrfutter. Die Ladefläche misst etwa 1420 x 2700 mm, das zulässige Gesamtgewicht beträgt 2360 kg. Werksnummer TS 259/90.

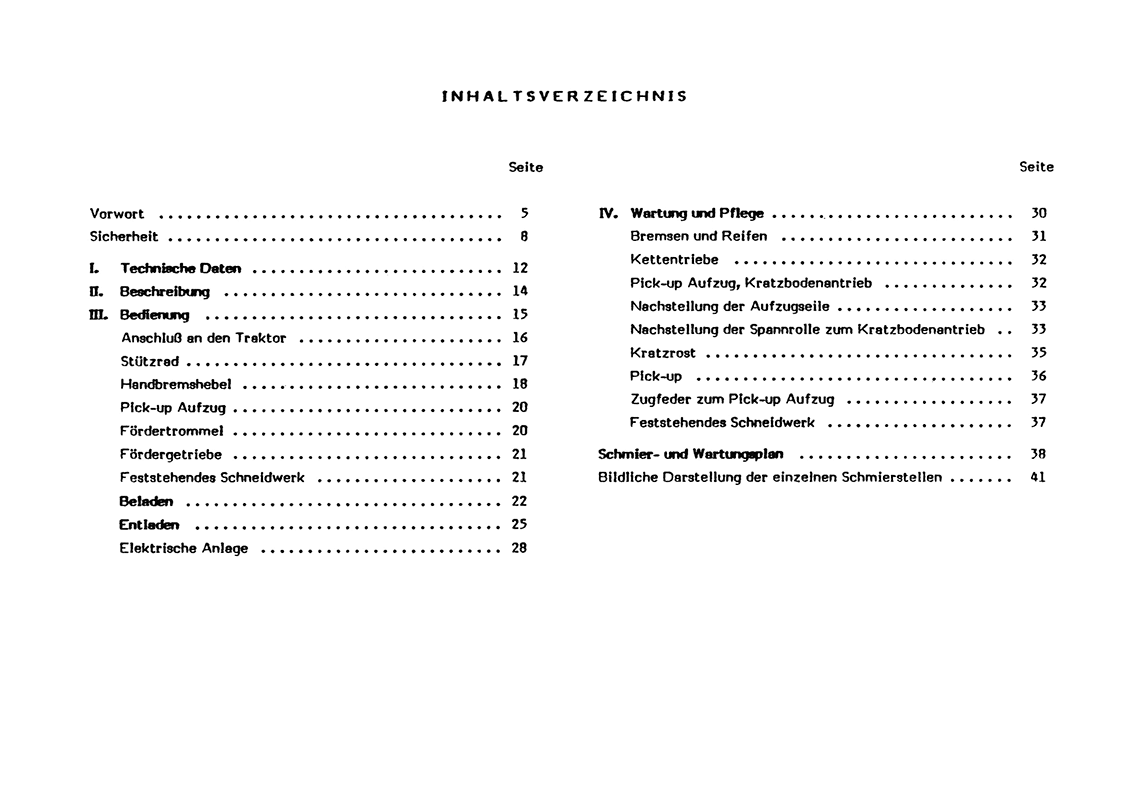

Aus dem Inhalt der Betriebsanleitung: Sicherheit; technische Daten und Serienausrüstung; Bedienung mit Anschluss an den Traktor, Stützrad, Handbremse, Pick-up-Aufzug, Fördertrommel, Fördergetriebe und Schneidwerk; Beladen, Entladen und Elektrik; Wartung mit Bremsen und Reifen, Kettentrieben, Aufzugseilen, Spannrolle, Kratzrost und Pick-up; Schmier- und Wartungsplan mit Bild der Schmierstellen.

Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen verlangt die Anleitung die Zapfwelle mit 540 U/min im Uhrzeigersinn, keine Wegzapfwelle und das Ausschalten in Kurven; die Überlastkupplung gehört traktorseitig montiert. Zum Warten ordnet der Schmierplan jede Schmierstelle einer Frist zu, nach 50 oder 100 Fuhren, ein- oder zweimal jährlich; das Fördergetriebe fasst 0,5 Liter Getriebeöl SAE 90. Zum Einstellen zeigt sie das Nachstellen von Bremsseil, Aufzugseilen und Spannrolle, dazu 3,1 atü Reifendruck bei voller Beladung. Für Ersatzteile verlangt sie die Fahrgestellnummer vom Typenschild; die anderen Hamster-Typen haben eigene Betriebsanleitungen.

Faksimile der Ausgabe 9/1990, Taschenbuch, 48 Seiten, DIN A5 quer.
