Name: Steyr 188 190 288 Frontlader Betriebsanleitung
Brand: Steyr
SKU: VV3786
Price: 19.90 EUR
Availability: InStock

Vorschau: Steyr 188 190 288 Frontlader Betriebsanleitung, Titelseite der Werksausgabe

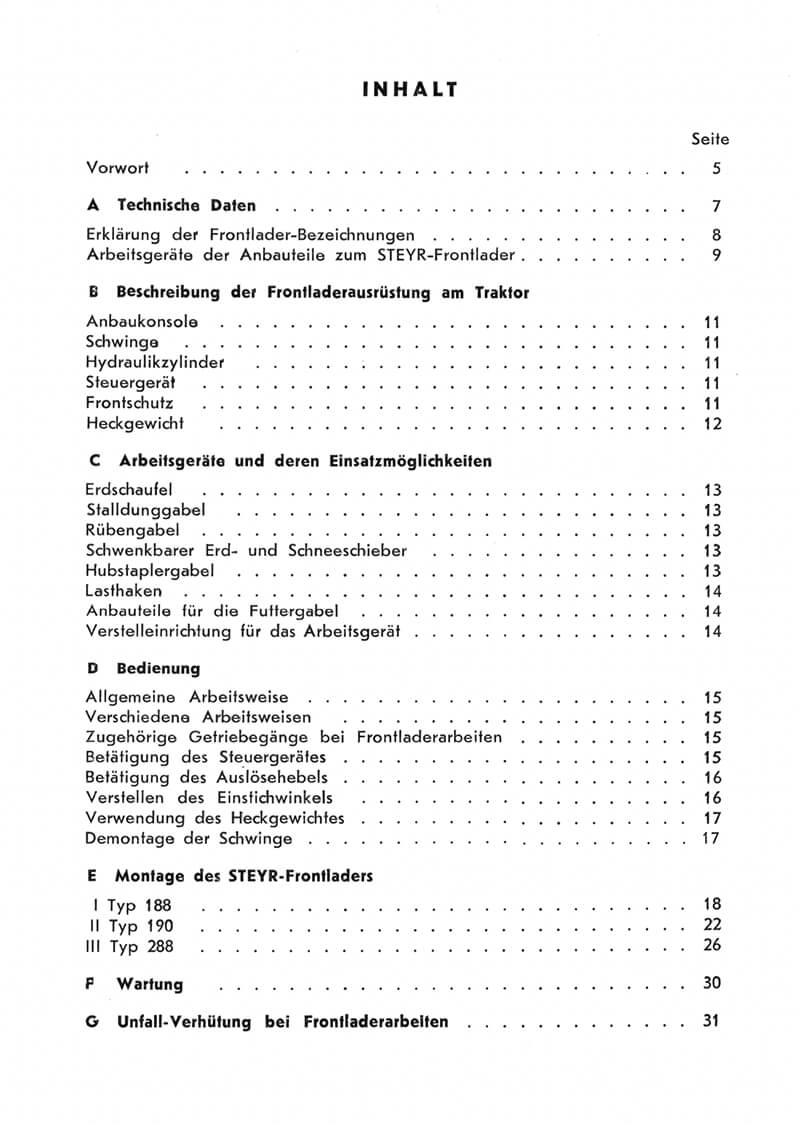

Vorschau: Steyr 188 190 288 Betriebsanleitung, Inhaltsverzeichnis mit A Technische Daten, Hydraulikzylinder Schwinge, F Wartung.

Steyr 188 190 288 Frontlader Betriebsanleitung, Titelseite der Werksausgabe

Steyr 188 190 288 Betriebsanleitung, Inhaltsverzeichnis mit A Technische Daten, Hydraulikzylinder Schwinge, F Wartung.

Betriebsanleitung für den Steyr-Frontlader zu den Traktoren 188, 190 und 288: technische Daten, Arbeitsgeräte, Bedienung, Montage je Typ. Faksimile 2/1960, 68 Seiten, A5. Werksnummer TS 10/65.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Betriebsanleitung für den Steyr-Frontlader zu den Traktoren 188, 190 und 288. Die... mehr

Menü schließen

Betriebsanleitung für den Steyr-Frontlader zu den Traktoren 188, 190 und 288. Die Bedienungsanleitung vom Februar 1960 beschreibt den Frontlader für die Steyr-Diesel-Traktoren mit Anbaukonsole, Schwinge, Hydraulikzylindern, Steuergerät, Frontschutz und Heckgewicht. Werksnummer TS 10/65.

Aus dem Inhalt der Betriebsanleitung: Technische Daten je Typ mit Durchhebekraft von 800 kg beim 188, 950 kg beim 190 und 1000 kg beim 288, dazu Losreisskraft und Hubhöhe; die Erklärung der Frontlader-Bezeichnungen; die Arbeitsgeräte Erdschaufel, Stalldunggabel, Rübengabel, Erd- und Schneeschieber, Hubstaplergabel und Lasthaken mit Fassungsvermögen und Gewicht; die Arbeitsweisen beim Laden; die Montage getrennt für Typ 188, 190 und 288; Wartung und Unfallverhütung bei Frontladerarbeiten.

Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen erklärt sie beim 188 die Umschaltung zwischen Hubwerk in Stellung A und Frontlader in Stellung B oder das Zwillingssteuergerät, beim 190 und 288 das Regelhydraulik-Steuergerät mit Zusatz-Steuergerät, dazu den Auslösehebel. Zum Warten nennt sie die Schmierstellen an Stempelaugen, Auslösevorrichtung, Steckbolzen und Schwingenlagerung, abzuschmieren alle 10 Frontladerbetriebsstunden. Zum Einstellen beschreibt sie das Verstellen des Einstichwinkels und das Entlüften der Hydraulikanlage über die Entlüftungsschrauben an beiden Zylindern. Für Teilnummern ist der Ersatzteilkatalog zum Frontlader 188, 190 und 288 da.

Faksimile der Ausgabe 2/1960, Taschenbuch, 68 Seiten, DIN A5.

Technische Daten der passenden Typen

Steyr 188 1960–1966 · WD 209 · 28 PS · 2 Zylinder · 1991 cm³
Steyr 190 1964–1966 · WD 306/a · 36 PS · 3 Zylinder · 2260 cm³
Steyr 288 1962–1966 · WD 406 · 45 PS · 4 Zylinder · 2660 cm³

Alle Werte auf der jeweiligen Typ-Seite.

Produktinformationen
Artikel-Nr.	VV3786
Produktgruppe	Betriebsanleitung
Modell	188, 190, 288
Baureihe	Jubiläumsserie
TS-Nummer	TS 10/65
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	68
Ausgabe / Werksnummer	2/1960

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 188 190 288 Frontlader Betriebsanleitung"

Von: Josef Pichler Am: 23.11.2025

Betriebsanleitung Steyr-Frontlader Typ 190

Alles super. Schneller Versand

Von: Admin Am: 24.03.2026

Josef, dein Feedback ist für uns die beste Bestätigung!

Wir freuen uns sehr, dass alles mit unserer Betriebsanleitung für den Steyr-Frontlader Typ 190 (inklusive Modelle 188, 190 und 288) reibungslos läuft und der Versand so schnell bei dir ankam. Dein Lob zum Service und zur Lieferung bedeutet uns alles!

Unser Frontlader-Handbuch ist speziell für die Bedürfnisse dieser robusten Frontlader entwickelt worden: klare Anleitungen zur Montage, Wartung und Bedienung, damit du deine Steyr-Modelle immer sicher und effizient einsetzen kannst.

Falls du noch spezielle Infos oder Tipps für deinen Frontlader brauchst: Unser Team steht dir sofort zur Verfügung.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Für welche Traktoren gilt der Frontlader?

Für die Steyr-Diesel-Traktoren Typ 188, 190 und 288; die Montage ist für jeden der drei Typen eigens beschrieben.

Wie viel hebt der Frontlader?

Die Durchhebekraft beträgt 800 kg beim 188, 950 kg beim 190 und 1000 kg beim 288, die Losreisskraft 1100, 1200 und 1400 kg.

Wie viel fasst die Erdschaufel?

0,25 m³ beim 188 und 190 und 0,35 m³ beim 288; die Tabelle nennt auch Fassungsvermögen und Gewicht der übrigen Arbeitsgeräte.

Wie oft wird der Frontlader abgeschmiert?

Sämtliche Schmierstellen, darunter Stempelaugen, Auslösevorrichtung, Steckbolzen und Schwingenlagerung, alle 10 Frontladerbetriebsstunden mit Abschmierfett.

Wie wird die Hydraulik entlüftet?

Ca. 2 l Öl in den Behälter nachfüllen, die Entlüftungsschrauben an beiden Zylindern etwa eine Umdrehung lockern und bei Standgas auf «Heben» stellen, bis das Öl blasenfrei austritt.
