Betriebsanleitung für den Steyr Schneidladewagen Hamster 801: technische Angaben, Beschreibung, Bedienung, Beladen und Entladen, Wartung. Ausgabe 1976, 40 Seiten, A5 quer. Werksnummer TS 309/76.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für den Steyr Hamster 801. Die erste Auflage TS 309/76 gilt dem Schneidladewagen Hamster 801, einem Einachsanhänger mit Mittelanhängung, Federzinken-Pick-up, Schneideinrichtung mit 4 Schneidstellen und umlegbarem Universalaufbau für Grün- und Dürrfutter.

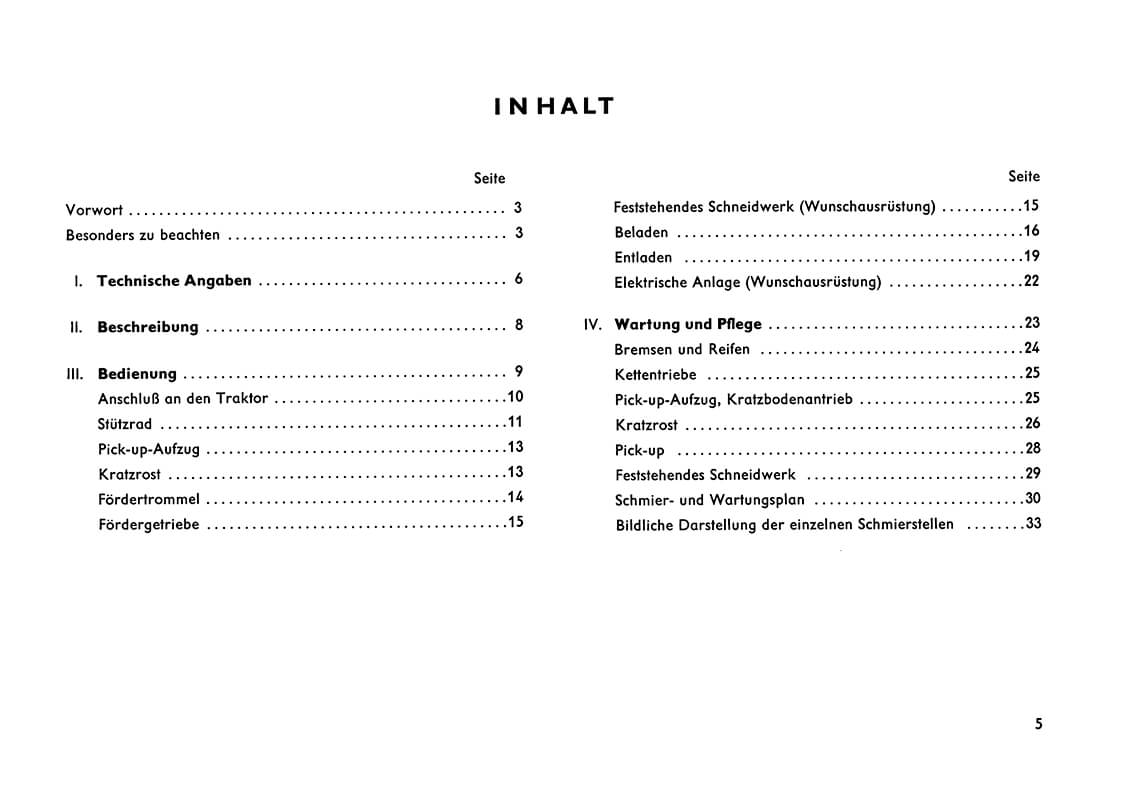

Aus dem Inhalt der Betriebsanleitung: I. Technische Angaben mit ca. 13 m³ Dürrfutter, 1500 kg Grünfutter und 2360 kg zulässigem Gesamtgewicht, dazu Serien- und Wunschausrüstung; II. Beschreibung; III. Bedienung vom Anschluss an den Traktor über Stützrad, Pick-up-Aufzug, Kratzrost, Fördertrommel und Fördergetriebe bis zum Beladen, dem Umlegen des Oberteils für Grünfutter und dem Entladen; IV. Wartung von Bremsen, Reifen, Kettentrieben, Kratzrost, Pick-up und Schneidwerk; der Schmier- und Wartungsplan.
Wofür die Betriebsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen verlangt sie die Normdrehzahl von 540 U/min im Uhrzeigersinn, keine Wegzapfwelle und das Ausschalten der Zapfwelle in Kurven; der Kratzrost wird beim Laden nur kurz vorgeschoben. Zum Warten gliedert der Schmierplan in die Stufen nach 50 und 100 Fuhren, einmal und zweimal jährlich; das Fördergetriebe läuft im Ölbad mit 0,5 Liter Getriebeöl SAE 90. Zum Einstellen nennt sie 3,1 atü Reifendruck bei voll ausgenützter Nutzlast und die Nachstellung der Innenbackenbremse über Gegenmutter und Spannmutter am Bremsseil. Die späteren, grösseren Hamster-Ladewagen haben ihre eigenen Betriebsanleitungen.
Ausgabe 1976, Taschenbuch, 40 Seiten, DIN A5 quer.
| Artikel-Nr. | VV4053 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| TS-Nummer | TS 309/76 |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 40 |
| Ausgabe / Werksnummer | 1976 |
| Marke | Steyr |
Am nächsten Tag geliefert. Sehr gut verpackt. Alles OK. gerne wieder!
Am nächsten Tag geliefert. Sehr gut verpackt. Alles OK. gerne wieder!
Am nächsten Tag geliefert, sehr gut verpackt, gerne wieder: das ist das Beste, was man uns sagen kann. Danke.
Der Steyr Hamster ist ein Kapitel für sich in der Geschichte der Steyr-Werke. 1963 vorgestellt und anfangs vom Publikum noch skeptisch beäugt, entwickelte sich der Schneid-Ladewagen System Weichel in den Siebziger und Achtziger Jahren zum echten Bestseller: Über 64.000 Hamster verließen das Werk in St. Valentin, ein Rekord in der Steyr-Gerätegeschichte. Das Prinzip des Erfinders Ernst Weichel, eine Pickup mit einem Kratzboden-Anhänger zu kombinieren, war so überzeugend, dass der Hamster den österreichischen Grünlandbetrieb über Jahrzehnte prägte.
Der Hamster 801 als frühes Modell der Baureihe hatte noch keine hydraulische Anlage an Bord und war in seiner Bedienung und Einstellung eng auf die Traktorhydraulik des Zugfahrzeugs abgestimmt. Wer heute einen 801 wieder in Betrieb nimmt oder wartet, stößt auf die typischen Themen dieser Generation: korrekter Anschluss an die Dreipunkthydraulik des Traktors, Einstellung des Pickup-Aggregats mit den Förderschwingen, Schmierung der Kratzboden-Antriebskette und die richtige Zapfwellendrehzahl für störungsfreien Betrieb. All das ist im Originalwerk der Betriebsanleitung dokumentiert und nirgendwo sonst so vollständig.
Ergänzend finden sich bei uns weitere Steyr Hamster Betriebsanleitungen für die Nachfolgemodelle 802, 803 und die späteren 8020 und 8025er Serien.
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Wie viel fasst der Hamster 801?
Ca. 13 m³ Dürrfutter oder 1500 kg Grünfutter; das zulässige Gesamtgewicht beträgt 2360 kg bei ca. 860 kg Leergewicht.
Welche Zapfwellendrehzahl braucht der Wagen?
Die Normdrehzahl von 540 U/min, in Fahrtrichtung gesehen im Uhrzeigersinn; die Wegzapfwelle darf nicht geschaltet werden.
Welcher Reifendruck gilt?
Wird die Nutzlast durchwegs voll ausgenützt, soll der Reifendruck von 3,1 atü gehalten werden; die Bereifung ist 10,0/80-12 Impl. 6 pr.
Was gehört zur Wunschausrüstung?
Gelenkwelle oder Weitwinkelgelenkwelle mit Rutschkupplung, Beleuchtungs- und Blinkanlage, bis zu 4 Schneidmesser und ein Prallblech für Kurzfutter.
Welche Stufen kennt der Schmierplan?
Nach 50 Fuhren, nach 100 Fuhren, einmal jährlich und zweimal jährlich; einige Stellen sind dauergeschmiert.
