Betriebsanleitung für die Steyr Ladewagen Hamster 8023 und 8028: Anschluss, Bedienung mit Einzel-Messersicherung, Beladen, Wartung. Ausgabe 1984, 72 Seiten, A5 quer. Werksnummer TS 281/84.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für den Steyr Hamster 8023 und 8028. Die Anleitung TS 281/84 in Deutsch, Italienisch und Französisch gilt den beiden Ladewagen mit hydraulisch ausgehobener Federzinken-Pick-up, Schneideinrichtung für 14 Schnittpakete und getrennter automatischer Abschaltung von Kratzboden und Förderwerk.

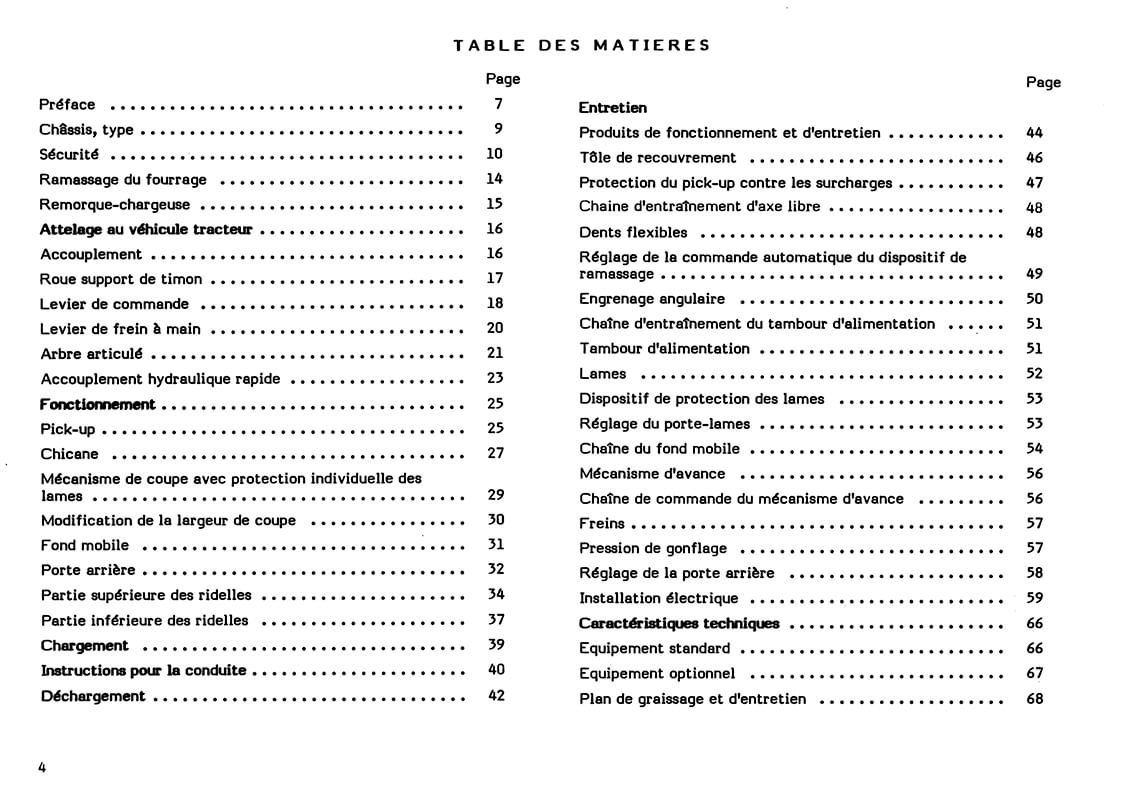

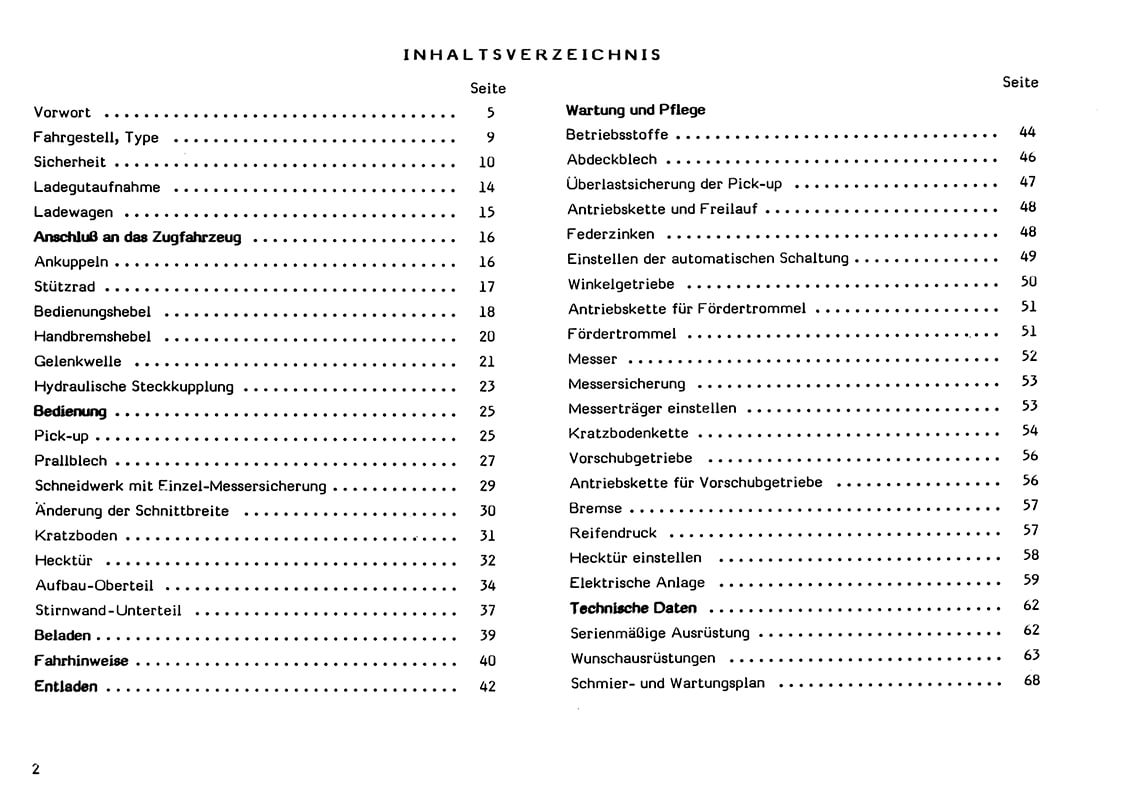

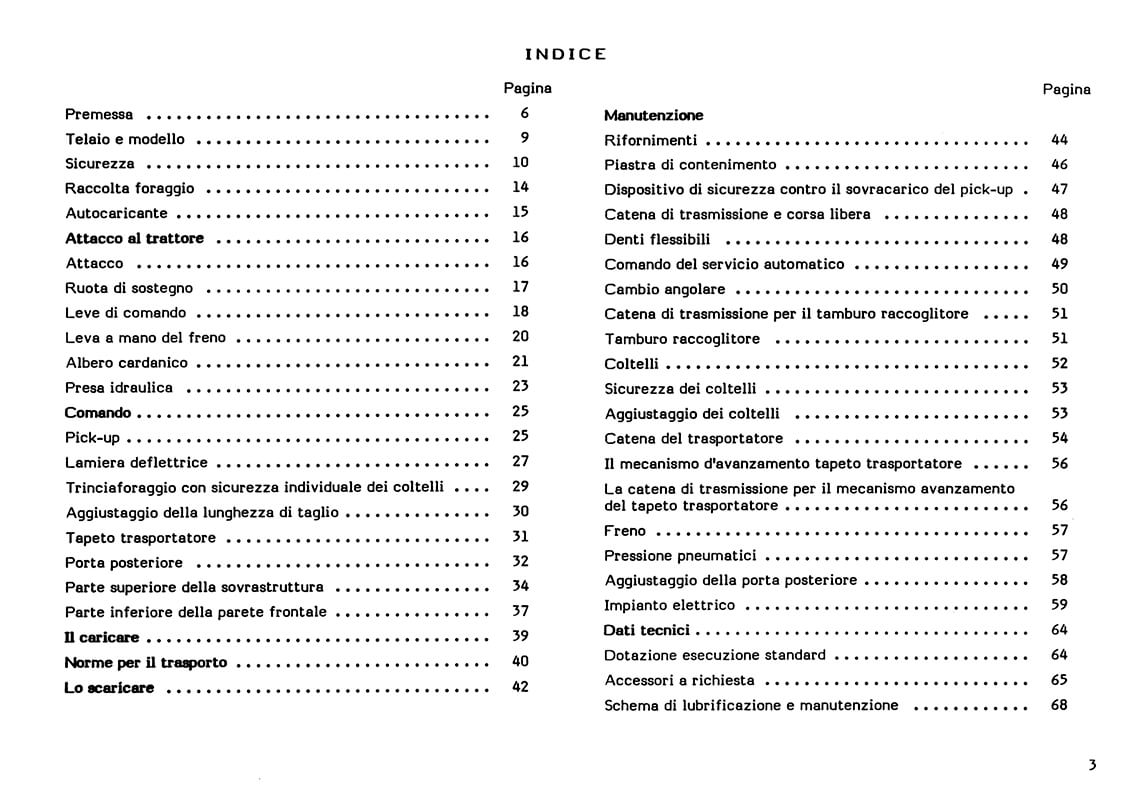

Aus dem Inhalt der Betriebsanleitung: Sicherheit; Anschluss an das Zugfahrzeug mit Gelenkwelle und hydraulischer Steckkupplung; Bedienung von Pick-up, Prallblech, Schneidwerk mit Einzel-Messersicherung und Änderung der Schnittbreite, Kratzboden, Hecktür und Aufbau-Oberteil; Beladen, Fahrhinweise und Entladen; Wartung und Pflege; technische Daten, Serien- und Wunschausrüstung; der Schmier- und Wartungsplan.
Wofür die Betriebsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen erklärt sie den Messerträger, der mit allen Messern per Hebel aus dem Förderkanal schwenkt, und die Gelenkwelle mit Überlastkupplung für 900 Nm. Zum Warten verlangt sie den ersten Getriebeölwechsel nach ca. 150 Fuhren und danach einmal jährlich, das Nachschleifen der Messer und den Ersatz des abgescherten Kerbstifts; der Schmierplan kennt die Stufen 50 und 100 Fuhren, einmal und zweimal jährlich. Zum Einstellen ändert man die Schnittbreite, indem nicht benötigte Messer ausgeschwenkt werden, höchstens 13 bleiben im Eingriff; dazu kommen Hecktür und Mittelstellung des Aufbaus. Die KS-Ausführung hat eine eigene Betriebsanleitung.
Ausgabe 1984, Taschenbuch, 72 Seiten, DIN A5 quer.
| Artikel-Nr. | VV4054 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| TS-Nummer | TS 281/84 |
| Sprache | Deutsch, Italienisch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 72 |
| Ausgabe / Werksnummer | 1984 |
| Marke | Steyr |
Alles TipTop, alles neu super verpackt und sehr gute Qualität, Danke
Alles TipTop, alles neu super verpackt und sehr gute Qualität, Danke
Rafael, zweiter Hamster, gleiches Urteil. Danke.
Die Steyr Hamster 8023 und 8028 markieren den Höhepunkt der klassischen Hamster-Entwicklung aus St. Valentin. Mit dem 8028 als leistungsfähigstem Modell dieser Generation stand ein Ladewagen zur Verfügung, der für die gewachsenen Betriebsgrößen und höheren Schlagkraftanforderungen der 1980er Jahre ausgelegt war. Gegenüber dem 8020 und 8025 brachten beide Modelle eine nochmals überarbeitete Schneideinrichtung, verbesserte Förderschwingen-Geometrie und eine ausgefeiltere hydraulische Steuerung mit, die den Übergang von der mechanisch-einfachen Hamster-Urgeneration zur vollhydraulisch gesteuerten Profimaschine abschloss.
Im Betriebsalltag sind beim 8023 und 8028 besonders die korrekte Einstellung der Schneideinrichtung mit Gegenmesser und Schneidzahl entscheidend für Futterqualität und Verschleißminimierung. Die Kratzbodendrehzahl in Relation zur Pickup-Geschwindigkeit muss auf das jeweilige Futtergut abgestimmt werden, was ohne Originaltabellen aus der Betriebsanleitung zur Einstellarbeit nach Gefühl wird. Hinzu kommen die hydraulischen Druckwerte für Bordwandverriegelung und Pickup-Entlastung sowie die vollständigen Schmier- und Wartungspläne für den Dauereinsatz.
Mit 8020, 8025 sowie 8023 und 8028 hast du jetzt die gesamte Mittlere Hamster-Generation vollständig dokumentiert. Ergänzend finden sich bei uns auch die Steyr Hamster 8023 KS und 8028 KS Betriebsanleitungen für die Kurzschnitt-Ausführungen.
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Wie viel fassen die beiden Wagen?
Der 8023 ca. 23 m³ Dürrfutter, nach DIN 11741 17 m³; der 8028 ca. 28 m³, nach DIN 21 m³. Das zulässige Gesamtgewicht beträgt je 4000 kg.
Wie funktioniert die Einzel-Messersicherung?
Jedes Messer ist einzeln gegen Überlastung gesichert und sitzt auf einem gemeinsamen Messerträger, der sich per Hebel mit allen Messern aus dem Förderkanal schwenken lässt.
Wie viele Messer hat das Schneidwerk?
Höchstens 13 Schneidmesser; die Schneideinrichtung ist für 14 Schnittpakete ausgelegt und wird ohne Messer geliefert.
Wann wird das Getriebeöl gewechselt?
Erstmals nach ca. 150 Fuhren, danach einmal jährlich.
Welche Gelenkwelle gehört dazu?
Eine Gelenkwelle oder Weitwinkelgelenkwelle mit Überlastkupplung für ein Drehmoment von 900 Nm.
