Betriebsanleitung für den Steyr Schneidladewagen Hamster 8016: Sicherheit, technische Daten, Beschreibung, Bedienung, Messerausbau, Wartung. Ausgabe 1990, 40 Seiten, A5 quer. Werksnummer TS 222/90.
inkl. MwSt. zzgl. Versandkosten
Sofort lieferbar
Betriebsanleitung für den Steyr Hamster 8016. Die zweite Auflage gilt dem Schneidladewagen Hamster 8016 mit Mittelanhängung, Schneideinrichtung für 5 Schnittstellen und einer Pick-up, die über eine eigene Ölpumpe mit eigenem Ölhaushalt und Steuergerät ausgehoben wird. Werksnummer TS 222/90.

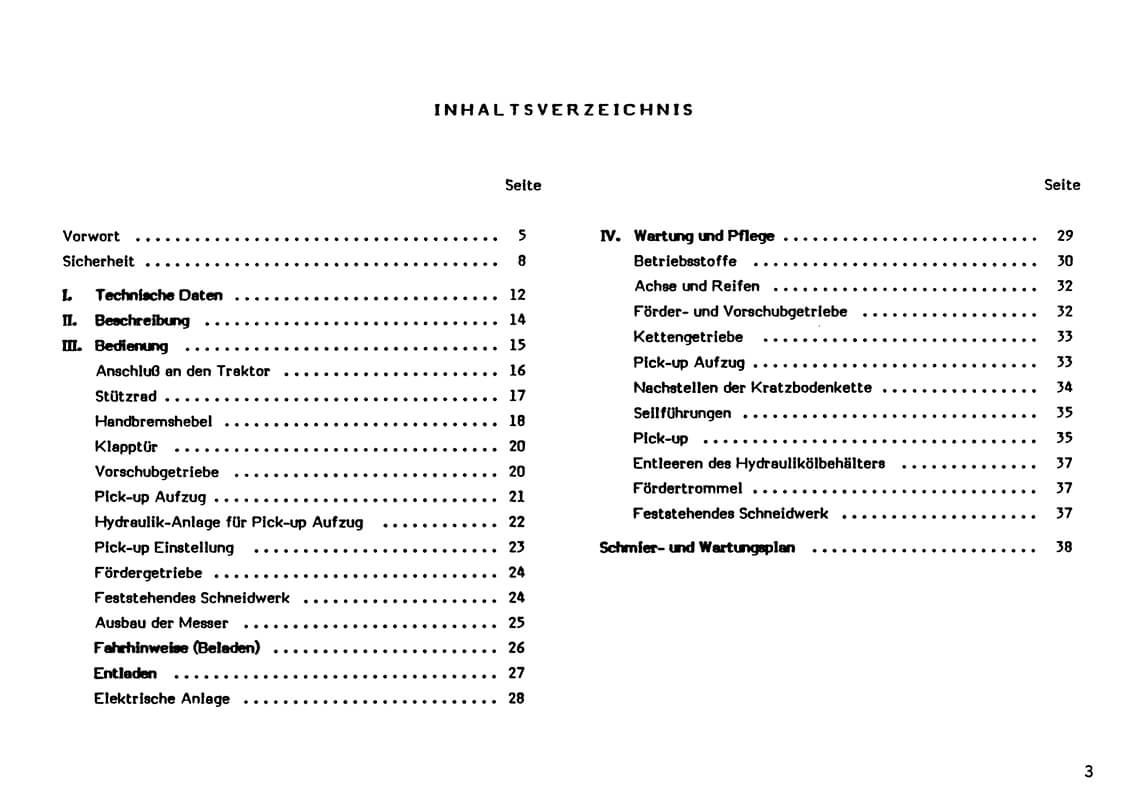

Aus dem Inhalt der Betriebsanleitung: Vorwort und Sicherheit; I. Technische Daten mit ca. 16 m³ Dürrfutter, nach DIN 11741 11 m³, 2800 kg zulässigem Gesamtgewicht, dazu Serien- und Wunschausrüstung; II. Beschreibung; III. Bedienung vom Anschluss an den Traktor über Stützrad, Handbremshebel, Klapptür, Vorschubgetriebe, Pick-up-Aufzug mit Hydraulik-Anlage und Pick-up-Einstellung bis zum Schneidwerk und zum Ausbau der Messer; Beladen, Entladen, elektrische Anlage; IV. Wartung und Pflege.
Wofür die Betriebsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen verlangt sie 540 U/min im Uhrzeigersinn ohne Wegzapfwelle und zeigt den Ein- und Ausbau der Messer ohne Werkzeug durch Herausziehen des Steckbolzens. Zum Warten nennt die Betriebsstofftabelle die Wechselmengen, 3,3 Liter für den Hydraulikölbehälter, 1,8 Liter für das Fördergetriebe und 1,5 Liter für das Vorschubgetriebe; abgeschmiert wird laut Schmierplan nach je 100 Fuhren. Zum Einstellen gibt sie 3,1 bar Reifendruck für 10.0/75-12 an und beschreibt Pick-up-Einstellung und Nachstellen der Kratzbodenkette. Die grösseren Hamster-Ladewagen haben ihre eigenen Betriebsanleitungen.
Ausgabe 1990, Taschenbuch, 40 Seiten, DIN A5 quer.
| Artikel-Nr. | VV4055 |
|---|---|
| Produktgruppe | Betriebsanleitung |
| TS-Nummer | TS 222/90 |
| Sprache | Deutsch |
| Ausführung | Faksimile |
| Einband | Taschenbuch |
| Format | A5 |
| Seiten | 40 |
| Ausgabe / Werksnummer | 1990 |
| Marke | Steyr |
1A Danke!
1A Danke!
Tom, 1A Danke zurück. Kurz und klar.
Der Steyr Hamster 8016 ist die größere Ausführung innerhalb der 80er-Hamster-Generation und für Betriebe mit höherem Flächenbedarf konzipiert. Mit gesteigerter Ladekapazität gegenüber dem 8013 und einer auf schwerere Erntegutmengen ausgelegten Kratzbodenkonstruktion war der 8016 der Arbeitstraktor der Grünlandbetriebe, die täglich mehrere Ladungen fuhren. Steyr hatte bei dieser Generation bewusst auf robuste Lagerböcke, verstärkte Pickup-Arme und einen leistungsfähigeren Zapfwellenantrieb gesetzt, um den Dauereinsatz unter alpinen Verhältnissen zu gewährleisten.
In der Werkstattpraxis stellen sich beim 8016 die typischen Fragen dieser Baureihe: Wie weit darf der Pickup-Abstand zur Fahrbahn verschlissen sein, bevor er neu eingestellt oder getauscht werden muss? Welche Kettenspannung am Kratzboden ist korrekt und wie wird nachgestellt? Was sind die exakten Schmierintervalle für Förderschwingen, Universalgelenke und Lagerböcke unter schweren Einsatzbedingungen? Und wie wird die hydraulische Bordwandverriegelung korrekt entlüftet und eingestellt? Diese Fragen beantwortet ausschließlich die Originalanleitung vollständig und verlässlich.
Wer den Hamster 8016 langfristig betreibt oder restauriert, findet bei uns ergänzend den passenden Steyr Hamster Ersatzteilkatalog sowie Anleitungen für die benachbarten Modelle 8013, 8020 und 8023.
Dein Steyr-Traktor-Oldtimer Service Team
Häufige Fragen
Wie viel fasst der Hamster 8016?
Ca. 16 m³ Dürrfutter, nach DIN 11741 11 m³; das zulässige Gesamtgewicht beträgt 2800 kg.
Wie wird die Pick-up ausgehoben?
Hydraulisch, über eine eigene Ölpumpe mit eigenem Ölhaushalt und Steuergerät; der Hydraulikölbehälter fasst 3,3 Liter.
Wie viele Messer passen ins Schneidwerk?
Die Schneideinrichtung hat 5 Schnittstellen und wird ohne Messer geliefert; bis zu 5 Schneidmesser sind Wunschausrüstung.
Welcher Reifendruck gilt?
3,1 bar bei der Bereifung 10.0/75-12 Impl. 6 pr.
Welche Gelenkwelle gehört dazu?
Als Wunschausrüstung eine Gelenkwelle oder Weitwinkelgelenkwelle mit Überlastsicherung für 600 Nm.
