Steyr 180 und 180a Hydraulisches Hubwerk Betriebsanleitung

Betriebsanleitung für das hydraulische Hubwerk des Steyr 180a. Das Büchlein in 2. Auflage macht mit Aufbau und Bedienung des hydraulischen Hubwerkes zum Steyr-Traktor Typ 180a vertraut. Werksnummer TS 78/55. Laut Vorwort gleicht es in Aufbau und Arbeitsweise der früheren Ausführung, die für die Steyr-Traktoren Typ 80, 80 a, 80s und 180 entwickelt wurde.

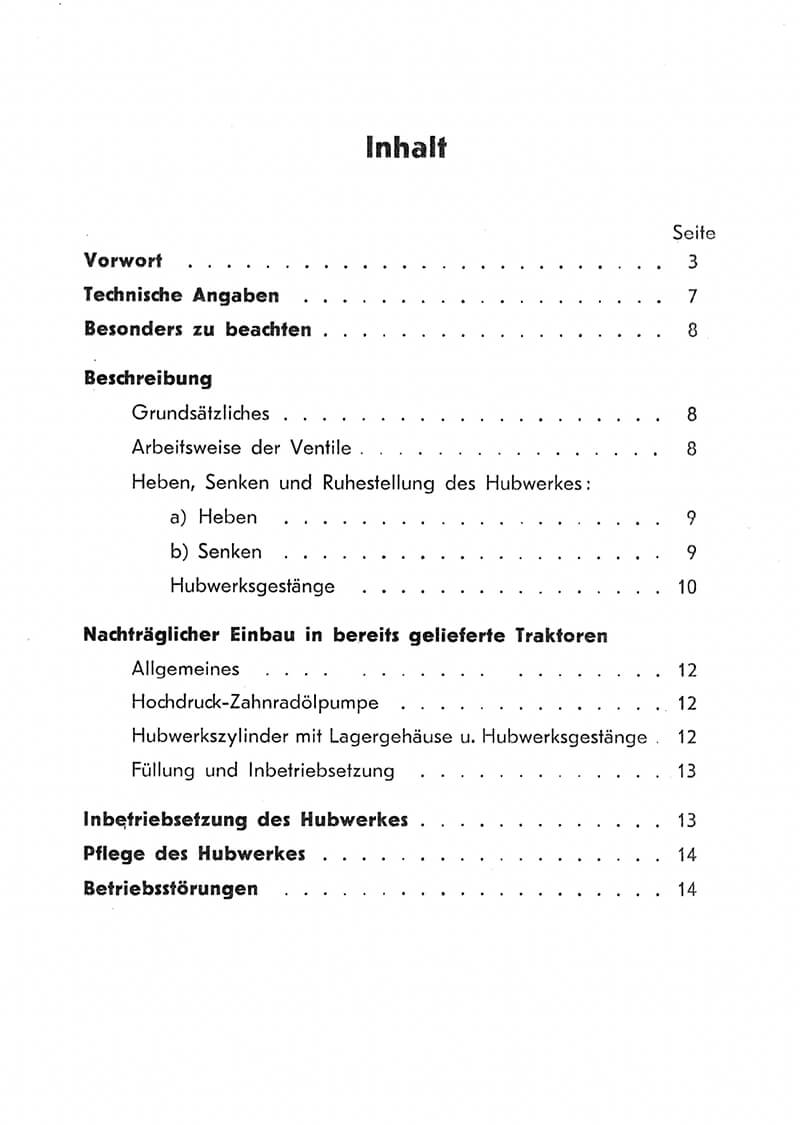

Aus dem Inhalt der Betriebsanleitung: Technische Angaben; Besonders zu beachten; Beschreibung mit Grundsätzlichem, Arbeitsweise der Ventile sowie Heben, Senken und Ruhestellung des Hubwerkes; Hubwerksgestänge; nachträglicher Einbau in bereits gelieferte Traktoren mit Hochdruck-Zahnradölpumpe, Hubwerkszylinder mit Lagergehäuse und Hubwerksgestänge, Füllung und Inbetriebsetzung; Inbetriebsetzung des Hubwerkes; Pflege des Hubwerkes; Betriebsstörungen.

Wofür die Betriebsanleitung gebraucht wird: Für Einbau, Bedienung und Pflege des Hubwerkes. Das Hubwerk besteht aus der Hochdruckzahnradpumpe und dem eigentlichen Hubwerk, verbunden durch zwei Rohrleitungen. Es arbeitet mit 60 atü, hebt ca. 1200 kg und fasst ca. 4,5 Liter dünnes Motoröl SAE 20. Bei einer Zerlegung darf der Gabelkopf auf der Reglerstange des Rückführgestänges nicht verstellt werden, sonst droht Bruchgefahr. Den Ersatzteilkatalog zum Hubwerk des 180a gibt es ebenfalls.

Faksimile der Ausgabe 5/1955, Taschenbuch, 36 Seiten, DIN A5.
