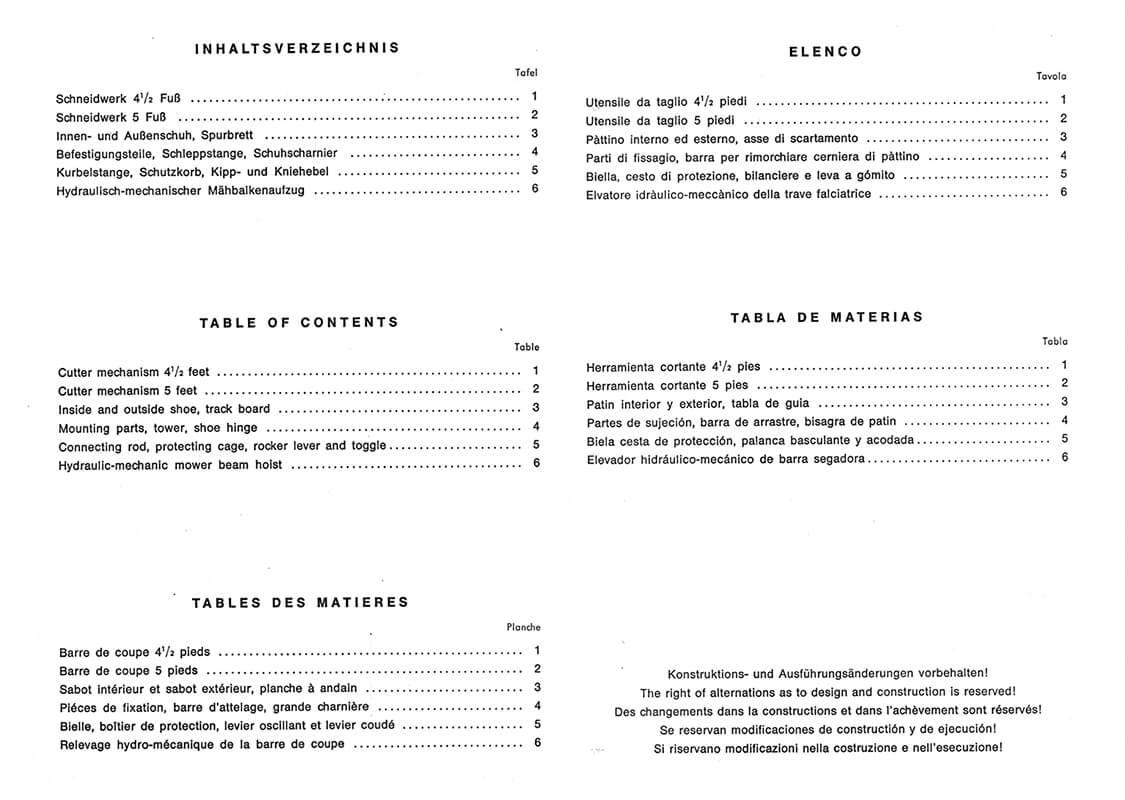

Steyr 86 Ersatzteilkatalog, Inhaltsverzeichnis mit Lagerplatte vollständig Hydr. Hubwerk Typ, Tafel, X15 DIN 94 verz.

Ersatzteilkatalog für das Anbaumähwerk zum Einzylinder-Traktor Steyr 86: Schneidwerk 4½ und 5 Fuß, Schuhe, Schleppstange, Kurbelstange. Faksimile 11/1967, 20 Seiten, DIN A4. Werksnummer TS 81/67.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Ersatzteilkatalog für das Anbaumähwerk am Steyr 86. Das Teileverzeichnis in 2. Auflage... mehr

Menü schließen

Ersatzteilkatalog für das Anbaumähwerk am Steyr 86. Das Teileverzeichnis in 2. Auflage behandelt das Steyr-Anbaumähwerk zum 1-Zylinder-Diesel-Traktor Steyr 86. Die Teile stehen auf Bildtafeln mit Teilnummer, Benennung und Anmerkung; das Inhaltsverzeichnis ist zusätzlich englisch, französisch und italienisch.

Aus dem Inhalt des Ersatzteilkatalogs: Schneidwerk 4½ Fuß; Schneidwerk 5 Fuß; Innen- und Außenschuh mit Spurbrett; Befestigungsteile, Schleppstange und Schuhscharnier; Kurbelstange, Schutzkorb, Kipp- und Kniehebel; hydraulisch-mechanischer Mähbalkenaufzug mit Lagerbock.

Wofür der Ersatzteilkatalog gebraucht wird: Zum sicheren Bestellen von Mähwerksteilen. Die beiden Schneidwerke mit 4½ und 5 Fuß stehen auf getrennten Tafeln, sodass sich die Teile der vorhandenen Balkenlänge eindeutig zuordnen lassen. Der hydraulisch-mechanische Mähbalkenaufzug ist als vollständige Baugruppe und in Einzelteilen aufgeführt. Hinweise in der Spalte Anmerkung verweisen auf andere Tafeln, wo Teile doppelt verwendet werden.

Faksimile der Ausgabe 11/1967, Taschenbuch, 20 Seiten, DIN A4.

Technische Daten Steyr 86

Technische Daten Steyr 86
Bauzeit	1964–1975
Stückzahl	alle 86er: 7.129
Motor	Steyr WD 113 a
Leistung (PS)	18 bei 1750 U/min (SAE)
Zylinder	1
Hubraum (cm³)	1330
Bohrung und Hub (mm)	110/140
Kühlung	Wasser
Kupplung	Einscheiben-Trockenkupplung
Getriebe	V4/R1. V5/R5^*
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle^*
Hubwerk	Steyr-Hydraulik (Lageregelung)^*
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	4,00 - 15. 5,50 - 16^* / 8 - 24. 8 - 28^*
Gewicht (kg)	1200
Länge × Breite × Höhe (mm)	2490 × 1600 × 1485

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 86 Typ-Seite →

Produktinformationen
Artikel-Nr.	VV0335
Produktgruppe	Ersatzteilkatalog
Modell	86
Baureihe	Baureihe 13
TS-Nummer	TS 81/67
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A4
Seiten	20
Ausgabe / Werksnummer	11/1967

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 86 Anbaumähwerk Ersatzteilkatalog"

Von: anonym Am: 12.02.2026

super!

Von: Admin Am: 25.03.2026

Super sagt alles. Danke für die Bewertung.

Das Steyr Anbaumähwerk für den 86 teilt seinen technischen Grundaufbau mit den Mähwerken der gesamten späten Baureihe 13, hat aber durch die spezifische Zapfwellen- und Anbaukonstruktion des 86 eigene Anschlusspunkte und Anbauvarianten. Gerade beim 86s als Schmalspurmodell ergeben sich durch die veränderte Spurweite und Achsgeometrie Besonderheiten bei Anbaulage und Auslegerwinkel des Mähbalkens, die direkte Auswirkung auf die korrekte Voreilung am Außenschuh und die Mähbalkenneigung haben.

Die häufigsten Verschleißstellen, nach denen beim Steyr 86 Anbaumähwerk gesucht wird: Messerklingen und Fingerschienen nach intensivem Grünlandeinsatz, verschlissene Gleitkufen am Innen- und Außenschuh, ausgeschlagene Gelenkbolzen am Mähbalkenaufhänger sowie Verschleißteile am Mähantriebsgetriebe am Traktor selbst, darunter der Getriebedeckel mit Simmerring und die Mitnehmerscheibe der Zapfwellenverbindung. Ohne genaue Originalabbildungen und Teilenummern aus dem Ersatzteilkatalog endet die Suche nach diesen Teilen für ein über 60 Jahre altes Anbaugerät schnell bei Spezialisten für Steyr Baureihe 13 Ersatzteile.

Ergänzend dazu empfehlen sich der Steyr 86 Ersatzteilkatalog für den Traktor sowie die Betriebsanleitung für das Anbaumähwerk 80 und 84, die für die Einstellwerte des 86-Mähwerks weitgehend gilt.
