Name: Steyr 188 und 188n Anbaumähwerk Ersatzteilkatalog
Brand: Steyr
SKU: VV0336
Price: 19.90 EUR
Availability: InStock

Vorschau: Steyr 188 und 188n Anbaumähwerk Ersatzteilkatalog, Titelseite der Werksausgabe

Vorschau: Steyr 188 188n Ersatzteilkatalog, Seite 2 der Werksausgabe

Steyr 188 und 188n Anbaumähwerk Ersatzteilkatalog, Titelseite der Werksausgabe

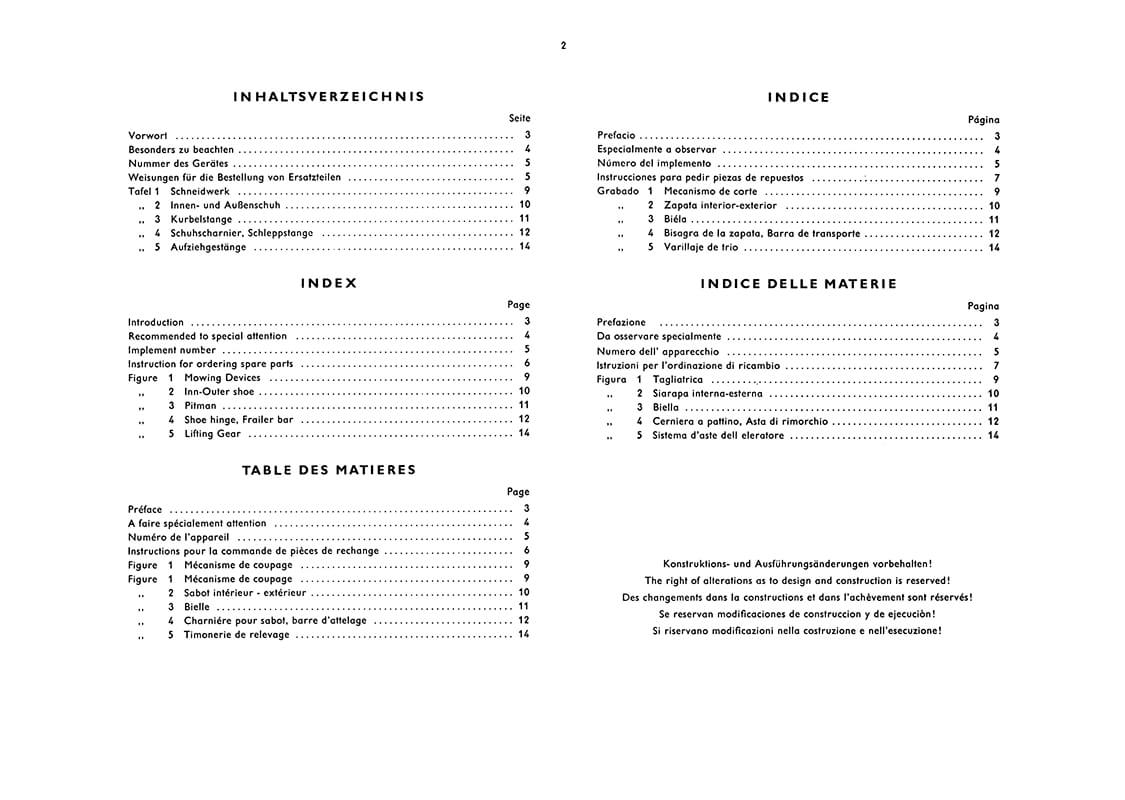

Steyr 188 188n Ersatzteilkatalog, Seite 2 der Werksausgabe

Ersatzteilkatalog für das Anbaumähwerk zum Zweizylinder-Traktor Steyr 188 und 188n: Schneidwerk, Schuhe, Kurbelstange, Schleppstange. Faksimile 1966, 16 Seiten, DIN A4. Werksnummer TS 39/66.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Ersatzteilkatalog für das Anbaumähwerk am Steyr 188 und 188n. Das Teileverzeichnis behandelt... mehr

Menü schließen

Ersatzteilkatalog für das Anbaumähwerk am Steyr 188 und 188n. Das Teileverzeichnis behandelt das Steyr-Anbaumähwerk zum 2-Zylinder-Diesel-Traktor Typ 188 und 188 n. Die Teile stehen auf fünf Bildtafeln mit Teilnummer, Benennung und Anmerkung; das Inhaltsverzeichnis ist zusätzlich englisch, französisch und spanisch.

Aus dem Inhalt des Ersatzteilkatalogs: Vorwort; Besonders zu beachten; Nummer des Gerätes; Weisungen für die Bestellung von Ersatzteilen; Tafel 1 mit dem Schneidwerk; Tafel 2 mit Innen- und Außenschuh; Tafel 3 mit der Kurbelstange; Tafel 4 mit Schuhscharnier und Schleppstange; Tafel 5 mit dem Aufziehgestänge.

Wofür der Ersatzteilkatalog gebraucht wird: Zum sicheren Bestellen von Mähwerksteilen. Für die Bestellung wird die Nummer des Gerätes gebraucht, der Katalog zeigt, wo sie zu finden ist. Beim Aufziehgestänge unterscheidet die Spalte Anmerkung Teile nach Fahrzeugnummer, etwa bis und ab Fzg.-Nr. 24340. Ersatzteilkatalog, Betriebsanleitung und Reparaturanleitung zum Traktor 188 gibt es ebenfalls.

Faksimile der Ausgabe 1966, Taschenbuch, 16 Seiten, DIN A4.

Technische Daten Steyr 188 und Steyr 188n

Technische Daten Steyr 188 und Steyr 188n
	Steyr 188	Steyr 188n
Bauzeit	1960–1966	1965–1966
Stückzahl	23.223	3.202
Motor	Steyr WD 209	Steyr WD 209
Leistung (PS)	28 bei 2200 U/min	28 bei 2200 U/min
Zylinder	2	2
Hubraum (cm³)	1991	1991
Bohrung und Hub (mm)	105/115	105/115
Kühlung	Wasser	Wasser
Kupplung	Einscheiben-Trockenkupplung	Einscheiben-Trockenkupplung
Getriebe	V8/ R6	V8/R6
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle. Motor-Zapfwelle^*	Getriebe-Zapfwelle.Wegzapfwelle. Motor-Zapfwelle^*
Hubwerk	Steyr-Hydraulik mit Bosch-Raddruckverstärker	Steyr-Hydraulik mit Bosch-Raddruckverstärker
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	5,50 - 16. 6,00 - 16^* / 10 - 28. 8 - 32^*	5,50 - 16 / 10 - 24. 8 - 28^*
Gewicht (kg)	1390	1450
Länge × Breite × Höhe (mm)	3100 × 1644 × 1450	3275 × 1556 × 1445

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 188 Typ-Seite → · Steyr 188n Typ-Seite →

Produktinformationen
Artikel-Nr.	VV0336
Produktgruppe	Ersatzteilkatalog
Modell	188, 188n
Baureihe	Jubiläumsserie
TS-Nummer	TS 39/66
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A4
Seiten	16
Ausgabe / Werksnummer	1966
