Steyr TW90.20 und TW90.30 Reparaturanleitung

Reparaturanleitung für die Steyr TW90.20 und TW90.30. Das Werkstatthandbuch behandelt Wechselgetriebe, Zapfwelle, Hinterachsen, Ausgleichgetriebe, Bremse und Vorderachsantrieb, in der Ausgabe vom Dezember 1979. Überschriften, Hinweise und technische Daten stehen auf Deutsch, Englisch, Französisch und Spanisch. Für die übrigen TW90-Ausführungen gibt es eigene Reparaturanleitungen.

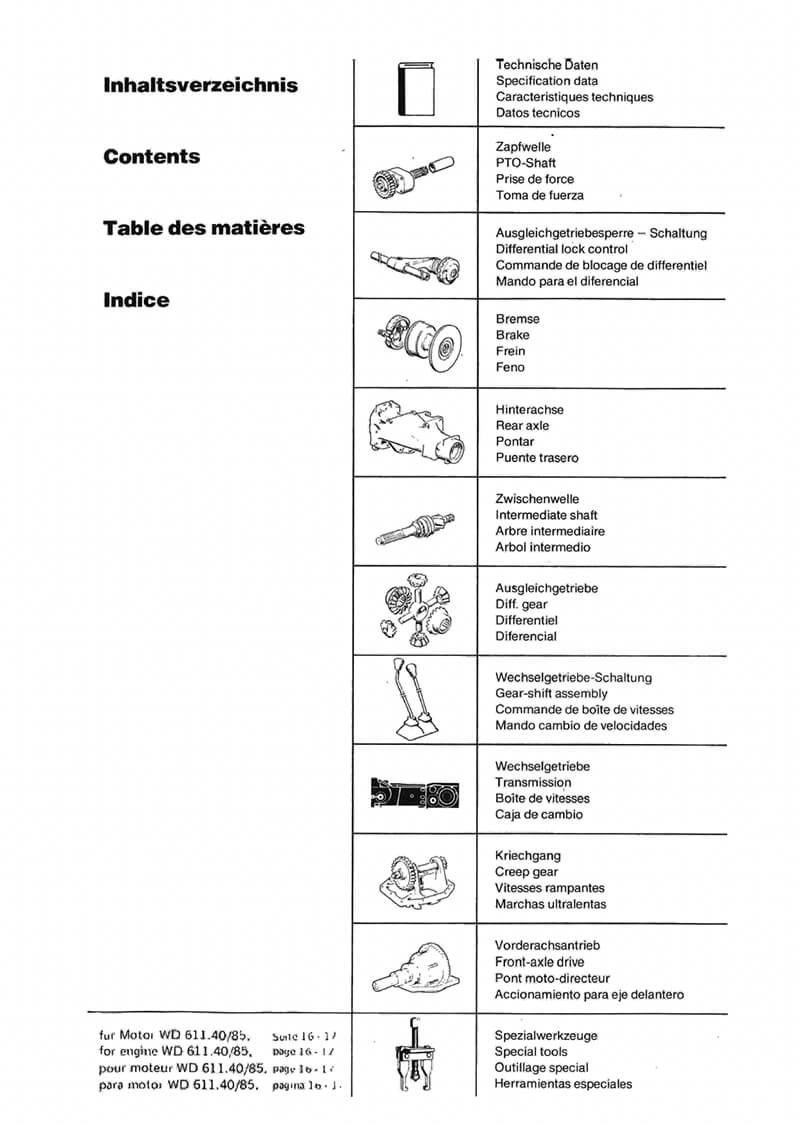

Aus dem Inhalt der Reparaturanleitung: Technische Daten mit Einstellmaßen für Zapfwelle, Ausgleichgetriebesperre, Bremse, Hinterachse, Ausgleichgetriebe und Wechselgetriebe; Getriebeplan; Zapfwelle aus- und einbauen, Lamellenkupplung zerlegen und zusammenbauen; Hinterachsen abbauen und zerlegen; Zwischenwelle; Ausgleichgetriebe mit Tellerrad; Wechselgetriebe mit Schaltung und Kriechgang; Vorderachsantrieb für die Allradausführung; Zusammenstellung der Spezialwerkzeuge.

Wofür das Werkstatthandbuch gebraucht wird: Für die Instandsetzung in der Werkstatt, nicht für die tägliche Bedienung. Jede Bildfolge beginnt mit dem Ausbau und Zerlegen der Baugruppe, der Zusammenbau ist ausführlich beschrieben. Bildzeichen neben den Abbildungen markieren Prüfpunkte, Einbaurichtung und empfohlene Dichtungsmittel; Spezialwerkzeuge sind mit Werkzeugnummer an der Einsatzstelle abgebildet. Die technischen Daten nennen Anzugsmomente in Nm und kpm, Axialspiele sowie Ölmenge und Ölqualität des Wechselgetriebes.

Faksimile der Ausgabe 12/1979, Taschenbuch, 368 Seiten, DIN A4.
