Steyr TW902.1 und TW903 Reparaturanleitung

Reparaturanleitung für die Steyr Getriebe TW 902.1 und TW 903. Das Reparaturhandbuch gilt dem TW 902.1 in den Steyr 8100 und 8110 ab TW-Nummer 26 324 und dem TW 903 in den Steyr 8110, 8120 und 8130 ab TW-Nummer 26 791. Die erste Auflage ist durchgehend deutsch, englisch, französisch und spanisch geschrieben.

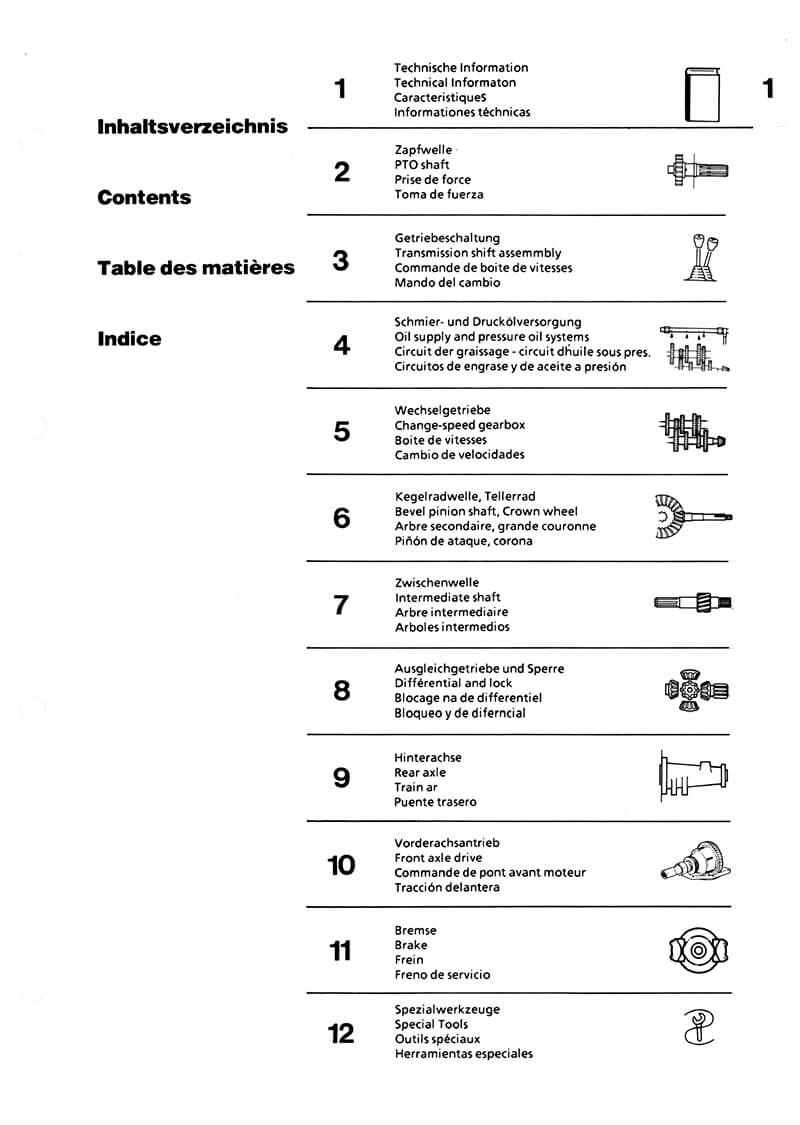

Aus dem Inhalt der Reparaturanleitung: Technische Information mit Anziehdrehmomenten; hydraulische Duo-Zapfwelle mit Lamellenkupplung; Getriebeschaltung mit Anlasssperre; Getriebehydraulikpumpe mit Schmier- und Druckölversorgung; Wechselgetriebe mit Zwischenwelle, Kriechganggetriebe, Rückwärtsvorgelege und Lastschaltgetriebe; Kegelradwelle und Tellerrad; Ausgleichgetriebe mit Sperre; Steckwelle mit Tragrohr; Vorderachsantrieb; Betriebsbremse; Spezialwerkzeuge nach Baugruppen.

Wofür die Reparaturanleitung gebraucht wird: Zum Zerlegen, Instandsetzen und Prüfen. Beim Zerlegen führt jede Baugruppe von der Schnittzeichnung über Ausbauen und Zerlegen bis zu Einzelteilbezeichnungen und Explosionsdarstellung. Beim Instandsetzen beschreibt das Buch Beilagenbestimmung und Tragbildeinstellung an Kegelradwelle und Tellerrad und den Kegelrollenlagerwechsel am Ausgleichgetriebe. Zum Prüfen stehen Werte an der Arbeitsstelle, etwa ein Schleppmoment von 1,2 bis 1,5 Nm beim Einstellen der Lagervorspannung oder die Einstellscheibe für die Tellerfeder-Vorspannung im Vorderachsantrieb. Für Bedienung und Wartung ist die Betriebsanleitung zum Steyr 8110 und 8130 da, für Teilnummern der Ersatzteilkatalog.

Faksimile der Ausgabe TS 210/90, Taschenbuch, 600 Seiten, DIN A4.
