Name: Steyr 188 Traktor Ersatzteilkatalog
Brand: Steyr
SKU: VV2386
Price: 29.90 EUR
Availability: InStock

Vorschau: Steyr 188 Traktor Ersatzteilkatalog, Titelseite der Werksausgabe

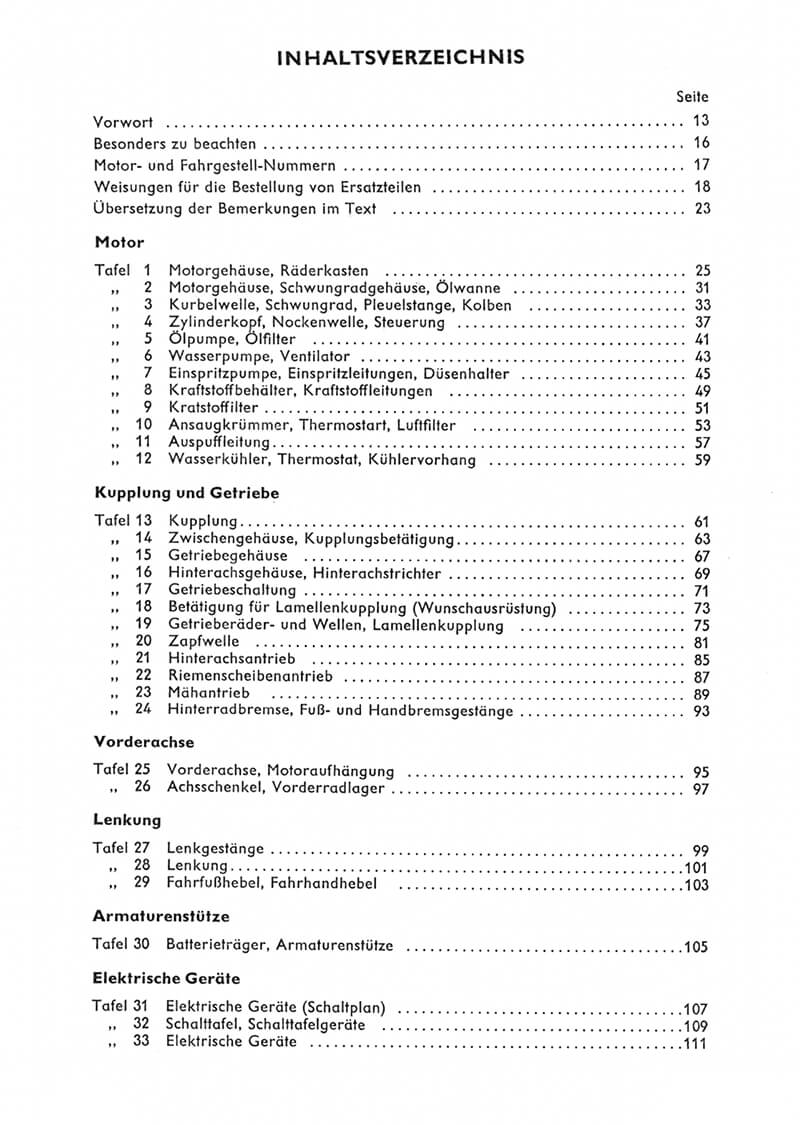

Vorschau: Steyr 188 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor- und Fahrgestell-Nummern, Motorgehäuse, Räderkasten, Wasserpumpe.

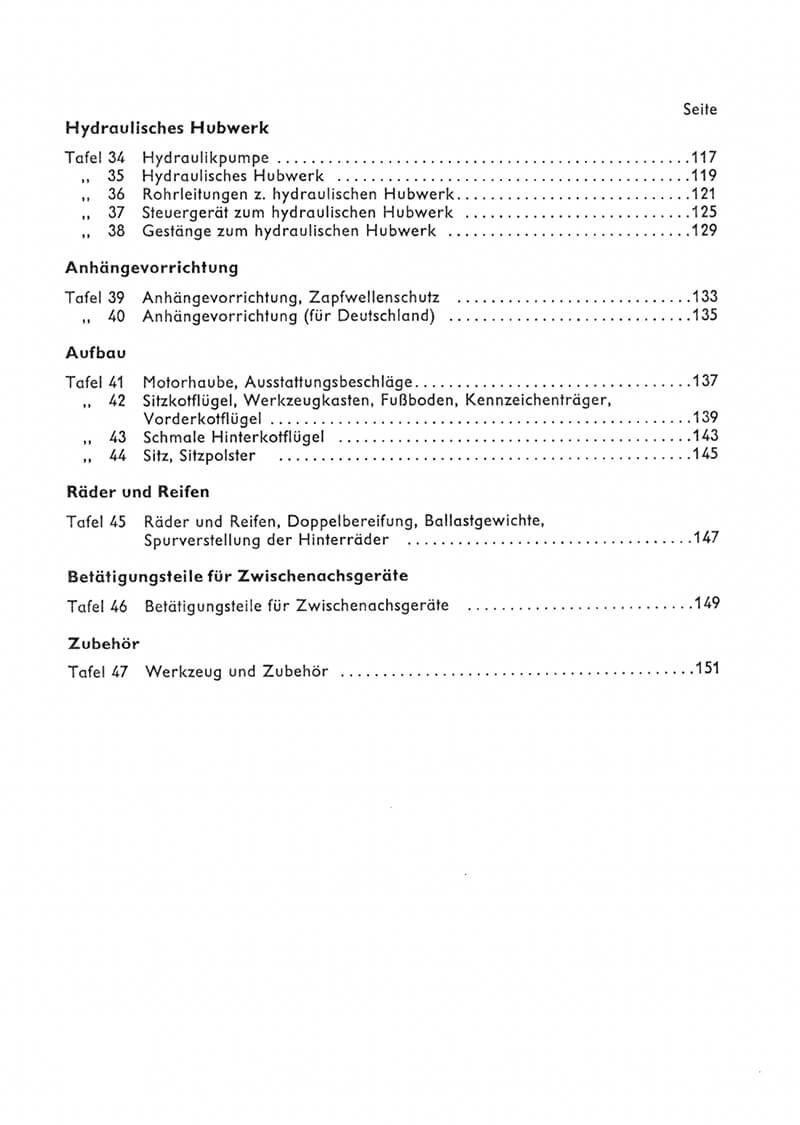

Vorschau: Steyr 188 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor, Motorgehäuse, Schwungradgehäuse, Ölwanne, Wasserkühler.

Steyr 188 Traktor Ersatzteilkatalog, Titelseite der Werksausgabe

Steyr 188 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor- und Fahrgestell-Nummern, Motorgehäuse, Räderkasten, Wasserpumpe.

Steyr 188 Ersatzteilkatalog, Inhaltsverzeichnis mit Motor, Motorgehäuse, Schwungradgehäuse, Ölwanne, Wasserkühler.

Ersatzteilkatalog für den Steyr 188: Motor, Einspritzpumpe, Kupplung, Getriebe, Zapfwelle, Riemenscheiben- und Mähantrieb, Bremsen, Lenkung. Faksimile 7/1961, 164 Seiten, DIN A5. Werksnummer TS 38/61.

29,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Ersatzteilkatalog für den Steyr 188 Traktor. Der Katalog zeigt die Teile des Steyr 188 auf... mehr

Menü schließen

Ersatzteilkatalog für den Steyr 188 Traktor. Der Katalog zeigt die Teile des Steyr 188 auf nummerierten Bildtafeln. Vorangestellt sind Motor- und Fahrgestell-Nummern, Weisungen für die Bestellung von Ersatzteilen und die Übersetzung der Bemerkungen im Text. Werksnummer TS 38/61.

Aus dem Inhalt des Ersatzteilkatalogs: Motor mit Motorgehäuse, Räderkasten, Schwungradgehäuse, Ölwanne, Kurbelwelle, Kolben, Zylinderkopf, Nockenwelle, Steuerung, Ölpumpe, Ölfilter, Wasserpumpe und Ventilator; Einspritzpumpe, Einspritzleitungen und Düsenhalter; Kraftstoffanlage, Luftfilter, Auspuff und Wasserkühler; Kupplung und Getriebe mit Zwischengehäuse, Getriebegehäuse, Getriebeschaltung, Lamellenkupplung und Getrieberädern; Hinterachsgehäuse und Hinterachsantrieb; Zapfwelle, Riemenscheibenantrieb und Mähantrieb; Hinterradbremse mit Gestänge; Vorderachse mit Motoraufhängung, Achsschenkeln und Vorderradlagern; Lenkung und Lenkgestänge; Fahrhebel, Batterieträger und Armaturenstütze; elektrische Geräte mit Schaltplan und Schalttafel.

Wofür der Ersatzteilkatalog gebraucht wird: Zum Bestellen, Unterscheiden und Instandsetzen. Neben der Teilnummer verlangt jede Bestellung Fahrgestell- und Motornummer sowie die Serienmotornummer. Die Anmerkungsspalte trennt nach Motornummer, etwa bis Mot.-Nr. 8155 und ab 8156. Kolben gibt es normal mit 105 mm sowie in den Reparaturstufen I und II mit 105,5 und 106 mm. Bedienungsanleitung und Werkstatthandbuch zum 188 gibt es als eigene Titel.

Faksimile der Ausgabe 7/1961, Taschenbuch, 164 Seiten, DIN A5.

Technische Daten Steyr 188

Technische Daten Steyr 188
Bauzeit	1960–1966
Stückzahl	23.223
Motor	Steyr WD 209
Leistung (PS)	28 bei 2200 U/min
Zylinder	2
Hubraum (cm³)	1991
Bohrung und Hub (mm)	105/115
Kühlung	Wasser
Kupplung	Einscheiben-Trockenkupplung
Getriebe	V8/ R6
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle. Motor-Zapfwelle^*
Hubwerk	Steyr-Hydraulik mit Bosch-Raddruckverstärker
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	5,50 - 16. 6,00 - 16^* / 10 - 28. 8 - 32^*
Gewicht (kg)	1390
Länge × Breite × Höhe (mm)	3100 × 1644 × 1450

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 188 Typ-Seite →

Produktinformationen
Artikel-Nr.	VV2386
Produktgruppe	Ersatzteilkatalog
Modell	188
Baureihe	Jubiläumsserie
TS-Nummer	TS 38/61
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A5
Seiten	164
Ausgabe / Werksnummer	7/1961

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 188 Traktor Ersatzteilkatalog"

Von: Oster Paul Am: 26.02.2026

Steyr 188 Teile-Katalog

Alles top!

Von: Admin Am: 25.03.2026

Paul, drei auf einen Streich. Für den Steyr 188 jetzt komplett aufgestellt. Danke.

Der Steyr 188 war der Bestseller der Jubiläumsserie und ist es als Steyr Oldtimer bis heute geblieben. Zwischen 1960 und 1966 entstanden über 26.000 Stück, dazu nochmals gut 3.200 des Bergmodells 188n mit tieferem Schwerpunkt für den Steilhangeinsatz. Was ihn damals von der Vorgänger-Baureihe 13 abhob, macht ihn auch heute noch attraktiv: die markante Wespentaille für Zwischenachsgeräte, serienmäßige Regelhydraulik mit Bosch-Raddruckverstärker und das 8-Gang-Gruppengetriebe mit Acker- und Straßengruppe, das sich gerade beim Frontladerbetrieb bestens bewährt hat.

Der Zweizylinder-Dieselmotor WD-209 mit Vorkammerverfahren, Einzel-Zylinderköpfen und dreifach gelagerter Kurbelwelle ist langlebig, aber nach Jahrzehnten im Einsatz stellen sich typische Themen: Kopfdichtungen der Einzelzylinderköpfe sind eine bekannte Schwachstelle, die ohne exakte Anzugsmomente und Montagereihenfolge aus dem Werkstatthandbuch schnell erneut undicht werden. Hinzu kommen Verschleiß an Kipphebeln und Stößeln, die korrekte Einstellung der Zapfen-Einspritzdüse sowie die Pflege des Ölbadluftfilters mit Zyklonabscheider, der beim 188 wartungsintensiver ist als bei modernen Trockenluftsystemen. Die gefederte Vorderachse war eine Besonderheit ihrer Zeit, gilt im Dauereinsatz aber als Verschleißpunkt, der regelmäßig geprüft werden sollte.

Mit Anbaumähwerk-Betriebsanleitung, Mähwerk-Ersatzteilkatalog und dem Traktor-Ersatzteilkatalog hast du jetzt die drei wichtigsten Dokumente für den Steyr 188 beisammen. Wer noch tiefer in die Materie einsteigen will, findet bei uns ergänzend die Steyr 188 Reparaturanleitung für Motor und Triebwerk sowie die Betriebsanleitung Steyr 188 und 188n.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Welche Baugruppen zeigt der Ersatzteilkatalog zum Steyr 188?

Motor, Einspritzanlage, Kraftstoffanlage, Kühler, Kupplung und Getriebe, Hinterachse, Zapfwelle, Riemenscheiben- und Mähantrieb, Bremsen, Vorderachse, Lenkung und elektrische Geräte.
