Steyr 188 Traktor Reparaturanleitung

Reparaturanleitung für den Steyr 188 Traktor. Das Reparaturhandbuch in erster Auflage gilt dem Zweizylinder-Diesel Typ 188 und zeigt drei Stände von Typenschild und Fahrzeugnummer: bis Y 2720, von Y 2721 bis Y 7696 und ab Y 7697, dort mit Motornummern ab 1001. Werksnummer TS 23/61.

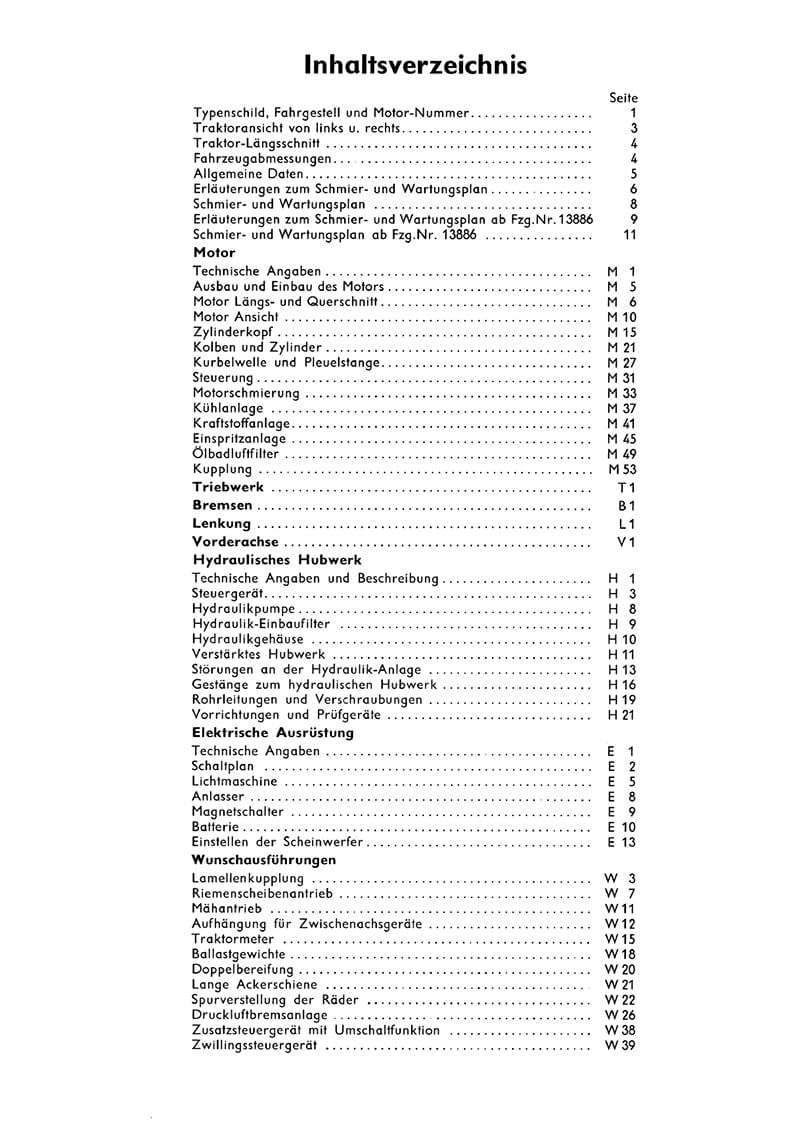

Aus dem Inhalt der Reparaturanleitung: Allgemeine Daten und Schmier- und Wartungsplan, auch in der Fassung ab Fahrzeugnummer 13886; Motor mit Aus- und Einbau, Zylinderkopf, Kolben und Zylinder, Kurbelwelle und Pleuelstange, Steuerung, Motorschmierung, Kühlanlage, Kraftstoff- und Einspritzanlage, Ölbadluftfilter; Kupplung, Triebwerk, Bremsen, Lenkung, Vorderachse; hydraulisches Hubwerk mit Steuergerät, Hydraulikpumpe, Einbaufilter und verstärktem Hubwerk; elektrische Ausrüstung mit Schaltplan, Lichtmaschine, Anlasser, Magnetschalter und Batterie; Wunschausführungen von der Lamellenkupplung bis zum Zwillingssteuergerät.

Wofür die Reparaturanleitung gebraucht wird: Zum Zerlegen, Instandsetzen und Prüfen. Beim Zerlegen führen die Klammerzahlen im Text zum Bild, (1/4) heisst Bild 1, Position 4, und rechts, links, vorne und hinten gelten in Fahrtrichtung. Beim Instandsetzen sind Montagearbeiten und Einstellwerte so angegeben, wie das Werk sie gehandhabt hat. Zum Prüfen beschreibt das Buch die Störungen an der Hydraulik-Anlage, nennt Vorrichtungen und Prüfgeräte und zeigt das Einstellen der Scheinwerfer. Für Bedienung und Wartung ist die Betriebsanleitung da, für Teilnummern der Ersatzteilkatalog zum Steyr 188.
