Steyr 188 Traktor Betriebsanleitung

Betriebsanleitung für den Steyr 188 Traktor. Die Bedienungsanleitung in vierter Auflage gilt dem Zweizylinder-Diesel-Traktor Typ 188 mit dem Motor WD 209, 28 PS bei 2200 U/min, samt dem serienmässigen hydraulischen Hubwerk. Werksnummer TS 22/62.

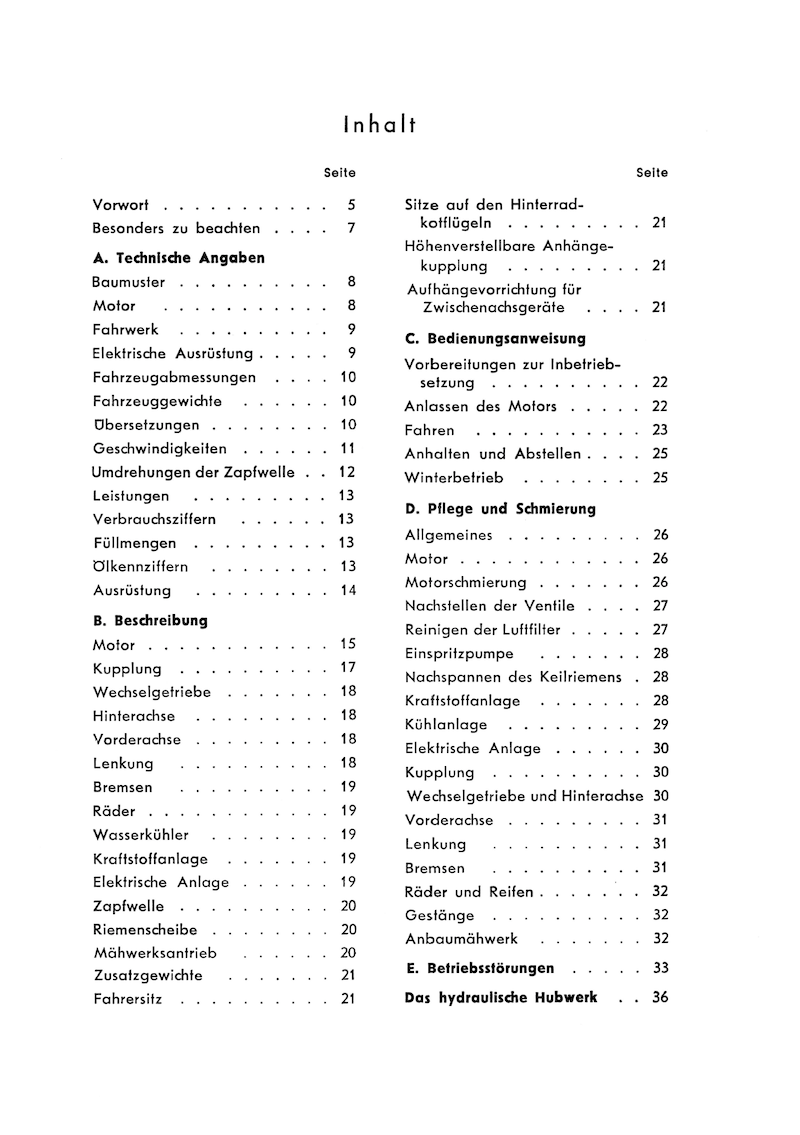

Aus dem Inhalt der Betriebsanleitung: Technische Angaben zu Motor, Fahrwerk, elektrischer Ausrüstung, Abmessungen, Gewichten, Geschwindigkeiten, Drehzahlen von Zapfwelle und Riemenscheibe, Füllmengen und Ölkennziffern; die Beschreibung von Motor, Kupplung, Wechselgetriebe mit 2 × 4 Vorwärts- und 2 × 3 Rückwärtsgängen, Achsen, Lenkung, Bremsen und Mähwerksantrieb; Bedienungsanweisung; Pflege und Schmierung; die Störungstabelle; das hydraulische Hubwerk.

Wofür die Bedienungsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen führt sie vom Anlassen über das Fahren bis zum Winterbetrieb und verlangt, den Motor in den ersten 50 Betriebsstunden höchstens mit drei Vierteln seiner Leistung zu belasten. Zum Warten gibt der Schmier- und Wartungsplan die Arbeiten vor; das Ölfilter wird nach den ersten 200 und dann alle 400 Betriebsstunden gewechselt, der Vorreiniger an der Förderpumpe alle 200 Stunden gereinigt. Zum Einstellen nennt sie das Ventilspiel am kalten Motor mit 0,2 mm Einlass und 0,3 mm Auslass, zu prüfen nach 30, 100 und dann alle 200 Betriebsstunden, und den Förderbeginn mit 19° vor OT. Für Reparaturen mit Einstellwerten ist die Reparaturanleitung zum 188 da, für Teilnummern der Ersatzteilkatalog zum 188.

Faksimile der Ausgabe 3/1962, Taschenbuch, 80 Seiten, DIN A5.
