Name: Steyr 188 und 188n Traktor Ersatzteilkatalog
Brand: Steyr
SKU: VV0310
Price: 39.90 EUR
Availability: InStock

Vorschau: Steyr 188 und 188n Traktor Ersatzteilkatalog, Titelseite der Werksausgabe

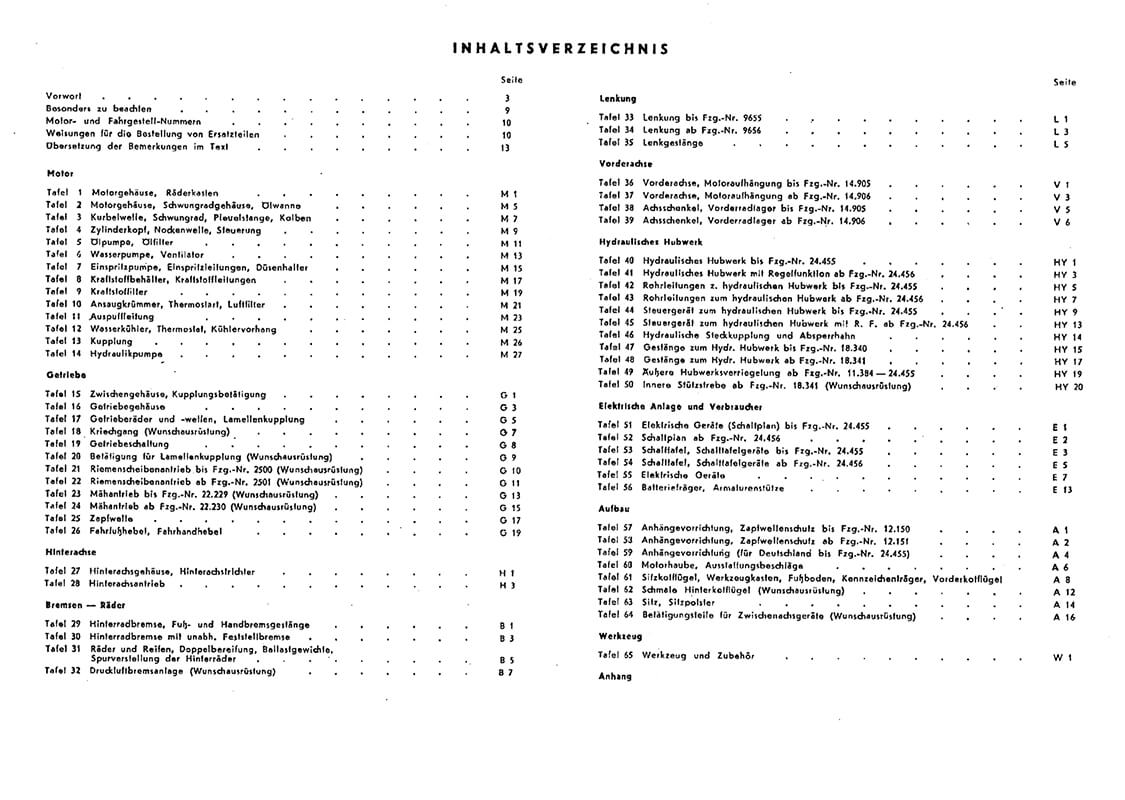

Vorschau: Steyr 188 188n Ersatzteilkatalog, Inhaltsverzeichnis mit Hydraulisches Hubwerk bis Fig.-Nr. 24.455, Lenkgestänge.

Steyr 188 und 188n Traktor Ersatzteilkatalog, Titelseite der Werksausgabe

Steyr 188 188n Ersatzteilkatalog, Inhaltsverzeichnis mit Hydraulisches Hubwerk bis Fig.-Nr. 24.455, Lenkgestänge.

Ersatzteilkatalog für den Steyr 188 und 188n: Motor, Getriebe, Hinterachse, Bremsen, Lenkung, Vorderachse. Faksimile 10/1966, 136 Seiten, DIN A4. Werksnummer TS 46/66.

39,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Ersatzteilkatalog für den Steyr 188 und 188n Traktor. Der Katalog zeigt die Teile auf... mehr

Menü schließen

Ersatzteilkatalog für den Steyr 188 und 188n Traktor. Der Katalog zeigt die Teile auf nummerierten Bildtafeln mit Positionen, Teilnummern, Benennung und Anzahl. Vorangestellt sind Weisungen für die Bestellung von Ersatzteilen, die Übersetzungen der Bemerkungen und Vorworte in mehreren Sprachen.

Aus dem Inhalt des Ersatzteilkatalogs: Motor mit Motorgehäuse und Räderkasten, Zylinderkopf, Nockenwelle und Steuerung, Ölpumpe und Ölfilter, Wasserpumpe, Einspritzpumpe, Kraftstoffanlage, Luftfilter, Auspuffleitung und Wasserkühler; Kupplung und Hydraulikpumpe; Getriebe mit Zwischengehäuse, Getriebegehäuse, Getrieberädern, Lamellenkupplung, Kriechgang, Getriebeschaltung, Riemenscheiben- und Mähantrieb sowie Zapfwelle; Hinterachse mit Hinterachsantrieb; Bremsen und Räder mit Hinterradbremse, unabhängiger Feststellbremse und Druckluftbremsanlage; Lenkung und Lenkgestänge; Vorderachse mit Motoraufhängung, Achsschenkel und Vorderradlager; hydraulisches Hubwerk mit Regelfunktion, Rohrleitungen, Steuergerät, Steckkupplung und Gestänge.

Wofür der Ersatzteilkatalog gebraucht wird: Zum Bestellen, Unterscheiden und Zuordnen. Neben der Teilnummer verlangt jede Bestellung die gleichlautende Fahrgestell- und Motornummer sowie die Serienmotornummer, beim Mähantrieb auch die am Gehäuse eingeschlagene Gerätenummer. Die Tafeln trennen nach Motornummer, etwa bis 3200 und ab 3201, und führen die Lagerschalen in drei Reparaturstufen. Betriebsanleitung und Werkstatthandbuch zum 188 gibt es als eigene Titel.

Faksimile der Ausgabe 10/1966, Taschenbuch, 136 Seiten, DIN A4.

Technische Daten Steyr 188 und Steyr 188n

Technische Daten Steyr 188 und Steyr 188n
	Steyr 188	Steyr 188n
Bauzeit	1960–1966	1965–1966
Stückzahl	23.223	3.202
Motor	Steyr WD 209	Steyr WD 209
Leistung (PS)	28 bei 2200 U/min	28 bei 2200 U/min
Zylinder	2	2
Hubraum (cm³)	1991	1991
Bohrung und Hub (mm)	105/115	105/115
Kühlung	Wasser	Wasser
Kupplung	Einscheiben-Trockenkupplung	Einscheiben-Trockenkupplung
Getriebe	V8/ R6	V8/R6
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle. Motor-Zapfwelle^*	Getriebe-Zapfwelle.Wegzapfwelle. Motor-Zapfwelle^*
Hubwerk	Steyr-Hydraulik mit Bosch-Raddruckverstärker	Steyr-Hydraulik mit Bosch-Raddruckverstärker
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	5,50 - 16. 6,00 - 16^* / 10 - 28. 8 - 32^*	5,50 - 16 / 10 - 24. 8 - 28^*
Gewicht (kg)	1390	1450
Länge × Breite × Höhe (mm)	3100 × 1644 × 1450	3275 × 1556 × 1445

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 188 Typ-Seite → · Steyr 188n Typ-Seite →

Produktinformationen
Artikel-Nr.	VV0310
Produktgruppe	Ersatzteilkatalog
Modell	188, 188n
Baureihe	Jubiläumsserie
TS-Nummer	TS 46/66
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A4
Seiten	136
Ausgabe / Werksnummer	10/1966

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 188 und 188n Traktor Ersatzteilkatalog"

Von: Oster Paul Am: 26.02.2026

Teilekatalog 188 Steyr Traktor

Danke, auch top!

Von: Admin Am: 25.03.2026

Paul, Nummer sechs. Danke, auch top passt perfekt.

Der Steyr 188 und 188n Ersatzteilkatalog schliesst jetzt die letzte Lücke in deiner Dokumentenbasis. Was ihn vom reinen Steyr 188 Ersatzteilkatalog unterscheidet: Er erfasst explizit auch alle Bauteile des 188n Bergmodells, das in mehreren Baugruppen vom Standardmodell abweicht. Die kleinere Bereifung 10-24 an der Hinterachse bedeutet andere Felgen und Radnaben, die optionalen Gitterräder und Zwillingsräder haben eigene Anbauteile und Verschraubungen, und die Zusatzgewichte für den Steilhangeinsatz sind mit eigenen Teile- und Befestigungsnummern geführt.

Für den Alltag bedeutet das: Wer an einem 188n Radnabenlager, Bremsbacken oder Achsschenkelbolzen sucht, braucht genau diesen Katalog mit der Unterscheidung zwischen Standard- und Bergausführung. Wer beide Modelle unter einem Katalog zusammenführt, vermeidet Fehlbestellungen, die bei einem über 60 Jahre alten Schlepper mit langen Lieferzeiten verbunden sein können.

Du hast jetzt mit sechs Dokumenten die vollständige Steyr 188 Werkstattbibliothek: beide Betriebsanleitungen, beide Ersatzteilkataloge, Reparaturanleitung und Mähwerk-Dokumentation. Besser ausgestattet geht es nicht.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Gilt der Ersatzteilkatalog für den Steyr 188 und den 188n?

Ja. Die Bildtafeln sind mit Type 188 bezeichnet, der Katalog behandelt den Steyr 188 und 188n.

Welche Angaben braucht eine Ersatzteilbestellung?

Jede Bestellung muss die Fahrgestellnummer und die Motornummer des Traktors enthalten, dazu die Nummer des Teils laut Katalog.

Ist das hydraulische Hubwerk mit Regelfunktion enthalten?

Ja. Die Tafeln 40 bis 47 zeigen das Hubwerk bis und ab Fzg.-Nr. 24.456 mit Regelfunktion, dazu Rohrleitungen, Steuergerät, Steckkupplung und Gestänge.
