Name: Steyr 288 Traktor Reparaturanleitung
Brand: Steyr
SKU: VV0490
Price: 39.90 EUR
Availability: InStock

Vorschau: Steyr 288 Traktor Reparaturanleitung, Titelseite der Werksausgabe

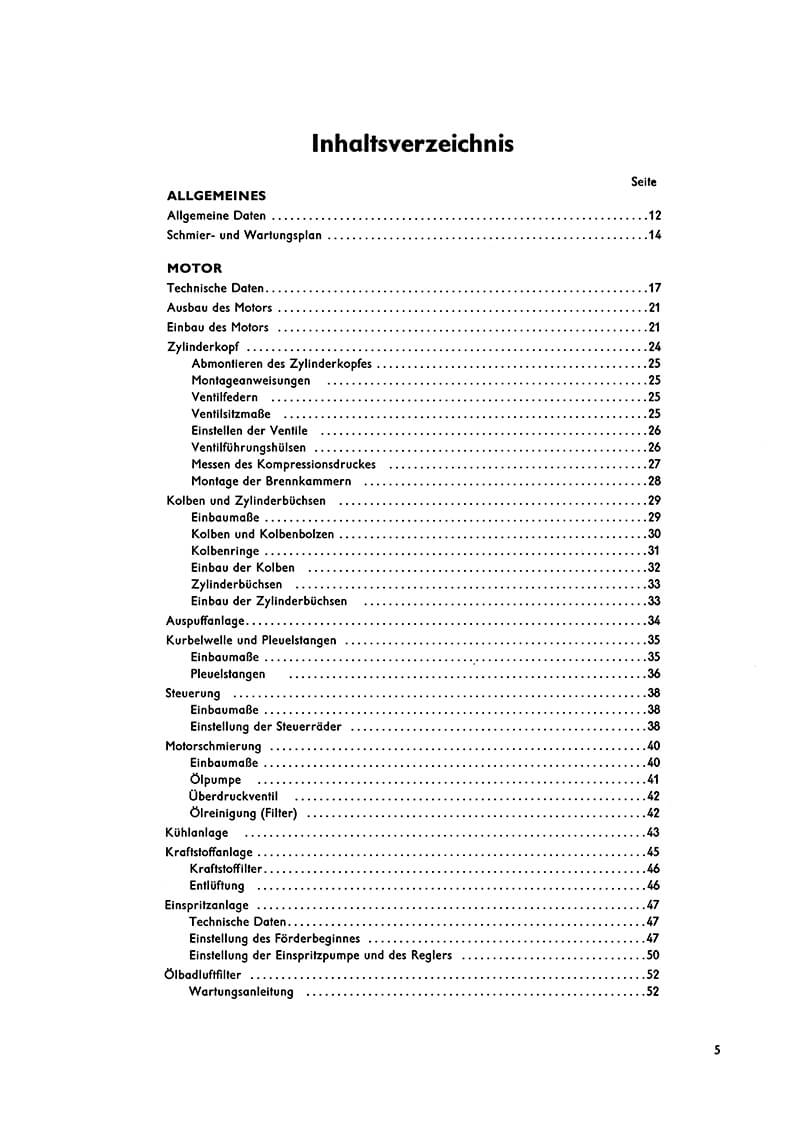

Vorschau: Steyr 288 Reparaturanleitung, Inhaltsverzeichnis mit Schmier- und Wartungsplan, Ausbau des Motors, Abmontieren des.

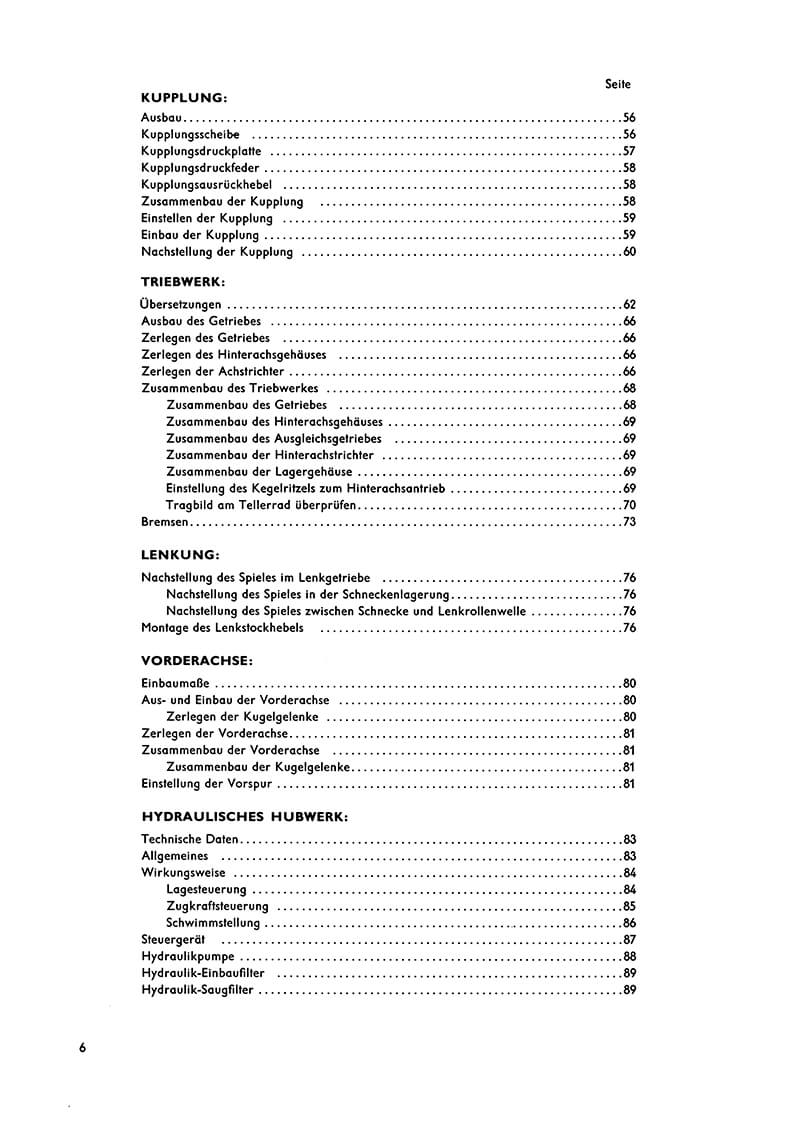

Vorschau: Steyr 288 Reparaturanleitung, Inhaltsverzeichnis mit MOTOR, Einbau des Motors, Ventilfedern, Ventilführungshülsen

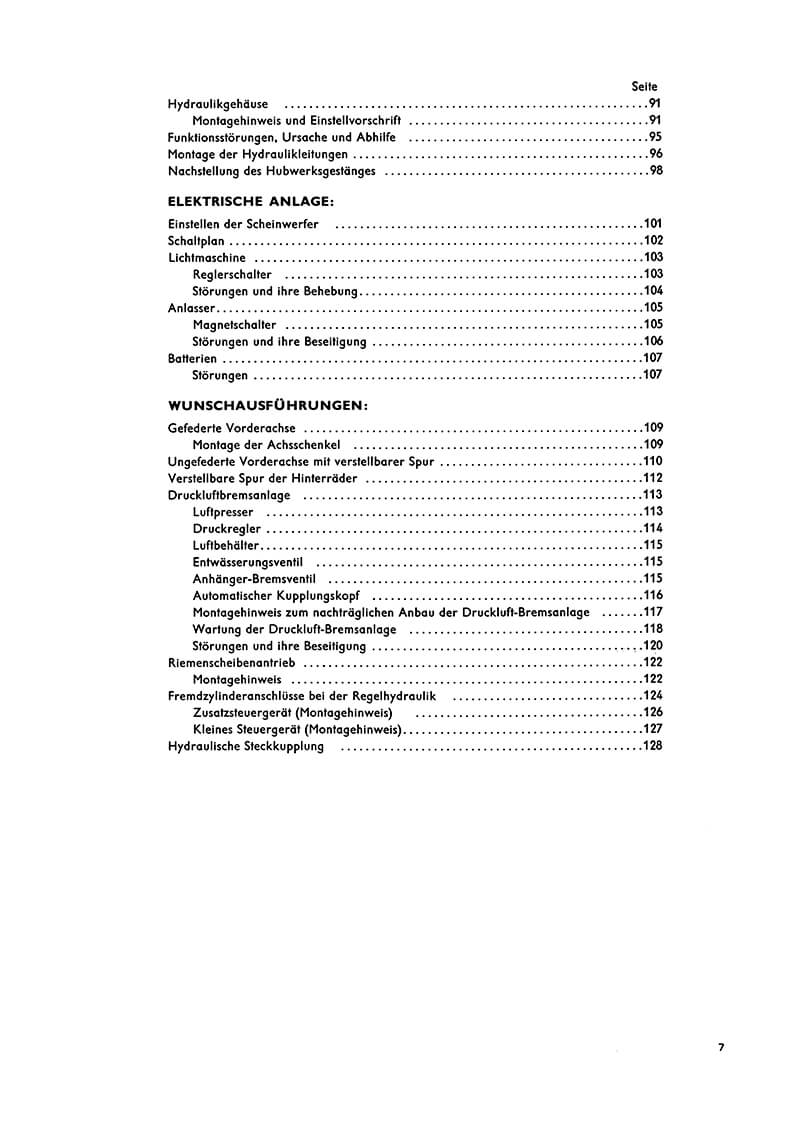

Vorschau: Steyr 288 Reparaturanleitung, Inhaltsverzeichnis mit Technische Daten, Zylinderkopf, Ventilsitzmaße, Kolben und.

Steyr 288 Traktor Reparaturanleitung, Titelseite der Werksausgabe

Steyr 288 Reparaturanleitung, Inhaltsverzeichnis mit Schmier- und Wartungsplan, Ausbau des Motors, Abmontieren des.

Steyr 288 Reparaturanleitung, Inhaltsverzeichnis mit MOTOR, Einbau des Motors, Ventilfedern, Ventilführungshülsen

Steyr 288 Reparaturanleitung, Inhaltsverzeichnis mit Technische Daten, Zylinderkopf, Ventilsitzmaße, Kolben und.

Reparaturanleitung für den Vierzylinder-Traktor Steyr 288: Motor, Einspritzanlage, Kupplung, Triebwerk, Lenkung, Vorderachse, Hubwerk und Elektrik. Faksimile 1963, 128 Seiten, DIN A4.

39,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Reparaturanleitung für den Steyr 288 Traktor. Die Druckschrift gibt den Vertragswerkstätten... mehr

Menü schließen

Reparaturanleitung für den Steyr 288 Traktor. Die Druckschrift gibt den Vertragswerkstätten Richtlinien zur fachgemäßen Instandsetzung des Vierzylinder-Traktors Typ 288. Montagearbeiten und Einstellwerte sind so angegeben, wie sie im Werk ausgeführt werden.

Aus dem Inhalt der Reparaturanleitung: Allgemeine Daten und Schmier- und Wartungsplan; Motor mit Technischen Daten, Aus- und Einbau, Zylinderkopf, Ventilsitzmaßen, Einstellen der Ventile, Messen des Kompressionsdruckes, Brennkammern, Kolben und Zylinderbüchsen, Kühlanlage und Kraftstoffanlage; Einspritzanlage mit Einstellung des Förderbeginnes; Ölbadluftfilter; Kupplung mit Einstellen und Nachstellung; Triebwerk mit Getriebe, Hinterachsgehäuse, Ausgleichsgetriebe, Kegelritzel und Bremsen; Lenkung; Vorderachse mit Einstellung der Vorspur; Hydraulisches Hubwerk mit Lagesteuerung, Zugkraftsteuerung, Schwimmstellung, Steuergerät und Hydraulikpumpe; Elektrische Anlage mit Schaltplan; Wunschausführungen wie gefederte Vorderachse, verstellbare Spur und Druckluftbremsanlage.

Wofür die Reparaturanleitung gebraucht wird: Zum Einstellen, Instandsetzen und Zuordnen. Das Ventilspiel beträgt bei kaltem Motor 0,2 mm für Einlass und Auslass, gemessen mit der Fühllehre im Zündtotpunkt. Neue Ventilführungshülsen werden mit dem Dorn W 12974 eingepresst und auf 9,000 bis 9,015 mm aufgerieben. Beim Düsenhalter trennt das Buch nach Motornummer, bis 1213 und ab 1214. Bedienungsanleitung und Ersatzteilliste zum 288 gibt es als eigene Titel.

Faksimile der Ausgabe 1963, Taschenbuch, 128 Seiten, DIN A4.

Technische Daten Steyr 288

Technische Daten Steyr 288
Bauzeit	1962–1966
Stückzahl	6.253
Motor	Steyr WD 406
Leistung (PS)	45 bei 2400 U/min
Zylinder	4
Hubraum (cm³)	2660
Bohrung und Hub (mm)	92/100
Kühlung	Wasser
Kupplung	Einscheiben-Trockenkupplung
Getriebe	V8/R8. V12/R8^*
Zapfwelle	Getriebe-Zapfwelle. Wegzapfwelle. Motor-Zapfwelle
Hubwerk	Steyr-Hydraulik mit Bosch-Steuergerät
Bremsen (Fussbremse)	Fuss: Mech. Innenbackenbremse auf Hinterräder wirkend
Bereifung vorne / hinten	6,00 - 16 / 11 - 32. 13 - 28^. 9 - 36^
Gewicht (kg)	1690
Länge × Breite × Höhe (mm)	3435 × 1690 × 1625

^* Wunschausrüstung

Alle Werte und Wunschausrüstung: Steyr 288 Typ-Seite →

Produktinformationen
Artikel-Nr.	VV0490
Produktgruppe	Reparaturanleitung
Modell	288
Baureihe	Jubiläumsserie
TS-Nummer	TS 73/63
Sprache	Deutsch
Ausführung	Faksimile
Einband	Taschenbuch
Format	DIN A4
Seiten	128
Ausgabe / Werksnummer	1963

Bewertungen lesen, schreiben und diskutieren... mehr

Bewertung schreiben

Menü schließen

Kundenbewertungen für "Steyr 288 Traktor Reparaturanleitung"

Von: Feger Peter Am: 05.03.2026

Super, Danke.

Von: Admin Am: 25.03.2026

Peter, das vierte Dokument. Jetzt ist der Steyr 288 wirklich lückenlos dokumentiert.

Die Reparaturanleitung für den Steyr 288 ist das Dokument, das die Grenze zwischen Bedienen und Verstehen überschreitet. Wo Betriebsanleitung und Ersatzteilkatalog den Rahmen setzen, liefert die Reparaturanleitung die technische Tiefe, die für echte Werkstattarbeit am Vierzylinder WD 406 gebraucht wird.

Konkret bedeutet das beim 288: exakte Verschleißmaße für Kolben, Zylinderbüchsen und Pleuellager mit den zulässigen Einbauspielen, die Steyr für dieses Aggregat festgelegt hat. Die Anzugsmomente für Zylinderkopfschrauben in der korrekten Reihenfolge, ohne die jede Motorüberholung früher oder später mit einer undichten Kopfdichtung endet. Das Zerlegen und Zusammenbauen der Lamellenkupplung für den Zapfwellenantrieb, die beim 288 konstruktiv anders aufgebaut ist als bei vergleichbaren Modellen. Und die Hydraulikanlage mit Bosch-Raddruckverstärker, deren Druckeinstellung und Dichtigkeitsprüfung präzise Werksvorgaben braucht.

Wer einen der nur 6.253 gebauten Steyr 288 fachgerecht instand setzt, arbeitet mit einem Schlepper, für den es keine zweite Chance auf Originaldokumentation gibt. Du hast sie jetzt alle vier beieinander.

Dein Steyr-Traktor-Oldtimer Service Team

Bewertung schreiben

Antworten aus der Werksunterlage mehr

Häufige Fragen

Wie groß ist das Ventilspiel beim Steyr 288?

Bei kaltem Motor 0,2 mm für das Einlassventil. Gemessen wird, wenn der Kolben des Zylinders im Zündtotpunkt steht.

Welchen Einspritzdruck haben die Düsen?

170 atü bei den Einspritzdüsen Friedmann & Maier D 1Z1.12 oder Bosch DN S D12, geprüft mit 1 atü Vorpumpendruck.

Wird das Hubwerk mit Zugkraftsteuerung beschrieben?

Ja. Das Kapitel Hydraulisches Hubwerk behandelt Wirkungsweise, Lagesteuerung, Zugkraftsteuerung, Schwimmstellung, Steuergerät, Hydraulikpumpe und Filter.

Sind Wunschausführungen enthalten?

Ja: gefederte Vorderachse, ungefederte Vorderachse mit verstellbarer Spur, verstellbare Spur der Hinterräder und die Druckluftbremsanlage mit Luftpresser und Anhänger-Bremsventil.
