Steyr 1100 und 1100a Traktor Betriebsanleitung

Betriebsanleitung für den Steyr 1100 und 1100a Traktor. Das Handbuch zu Bedienung, Pflege und Daten gilt dem Sechszylinder-Diesel Steyr 1100 und dem 1100a mit Vorderradantrieb, 1. Auflage mit Vorwort vom September 1971. Werksnummer TS 174/71. Die Datenblätter zum 1100 und 1100a sind angehängt. Die spätere Betriebsanleitung, die auch die stärkere Schwesterbaureihe abdeckt, gibt es als eigenen Titel.

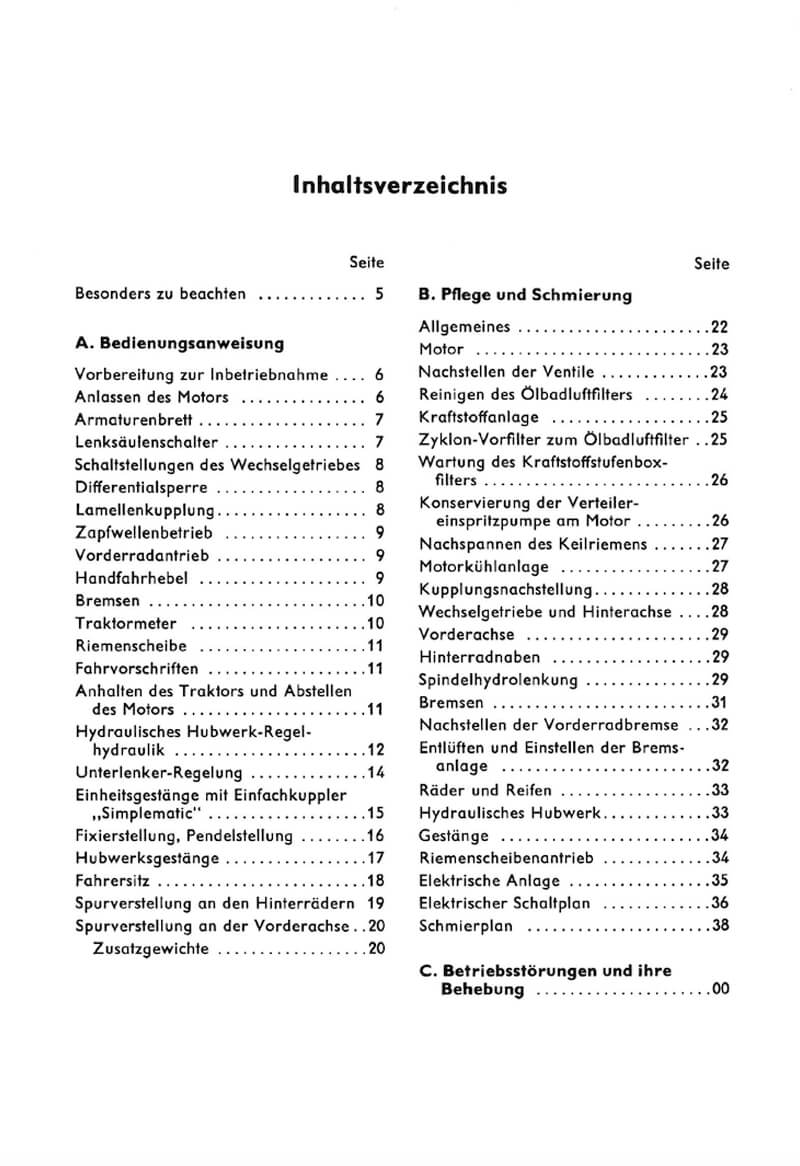

Aus dem Inhalt der Betriebsanleitung: Bedienungsanweisung mit Inbetriebnahme, Anlassen, Armaturenbrett, Lenksäulenschalter, Schaltstellungen des Wechselgetriebes, Differentialsperre, Lamellenkupplung, Zapfwellenbetrieb, Vorderradantrieb, Handfahrhebel, Bremsen, Traktormeter und Riemenscheibe; hydraulisches Hubwerk mit Regelhydraulik, Unterlenker-Regelung, Einheitsgestänge mit Einfachkuppler Simplematic; Spurverstellung und Zusatzgewichte; Pflege und Schmierung von Motor, Ölbadluftfilter mit Zyklon-Vorfilter, Kraftstoffanlage, Kühlanlage, Kupplung, Getriebe, Spindelhydrolenkung und Bremsen; elektrischer Schaltplan, Schmierplan und Betriebsstörungen.

Wofür die Bedienungsanleitung gebraucht wird: Für den Umgang mit dem Traktor und die Pflege in eigener Regie. In den ersten 50 Betriebsstunden soll nur mit etwa drei Vierteln der Motorleistung gefahren werden. Das Ventilspiel wird nach 30 und 100, danach alle 400 Betriebsstunden bei kaltem Motor geprüft. Mit dem Doppelloch-Hubarm steigt die Hubkraft auf 3800 kp. Die Störungstabelle nennt Ursachen wie zu geringe Kompression oder einen aussetzenden Zylinder.

Faksimile der Ausgabe 1971, Taschenbuch, 64 Seiten, DIN A5.
