Steyr 430 Traktor Reparaturanleitung

Reparaturanleitung für den Steyr 430 Traktor. Das Reparatur-Handbuch vom November 1969 behandelt Wartung und fachgemäße Instandsetzung der Traktor-plus-Serie Steyr 30, 30b und 30n, die in der Typenübersicht als Steyr 430, 430b und 430n geführt sind. Montagearbeiten und Einstellwerte sind so angegeben, wie sie im Werk durchgeführt werden. Werksnummer TS 85/69.

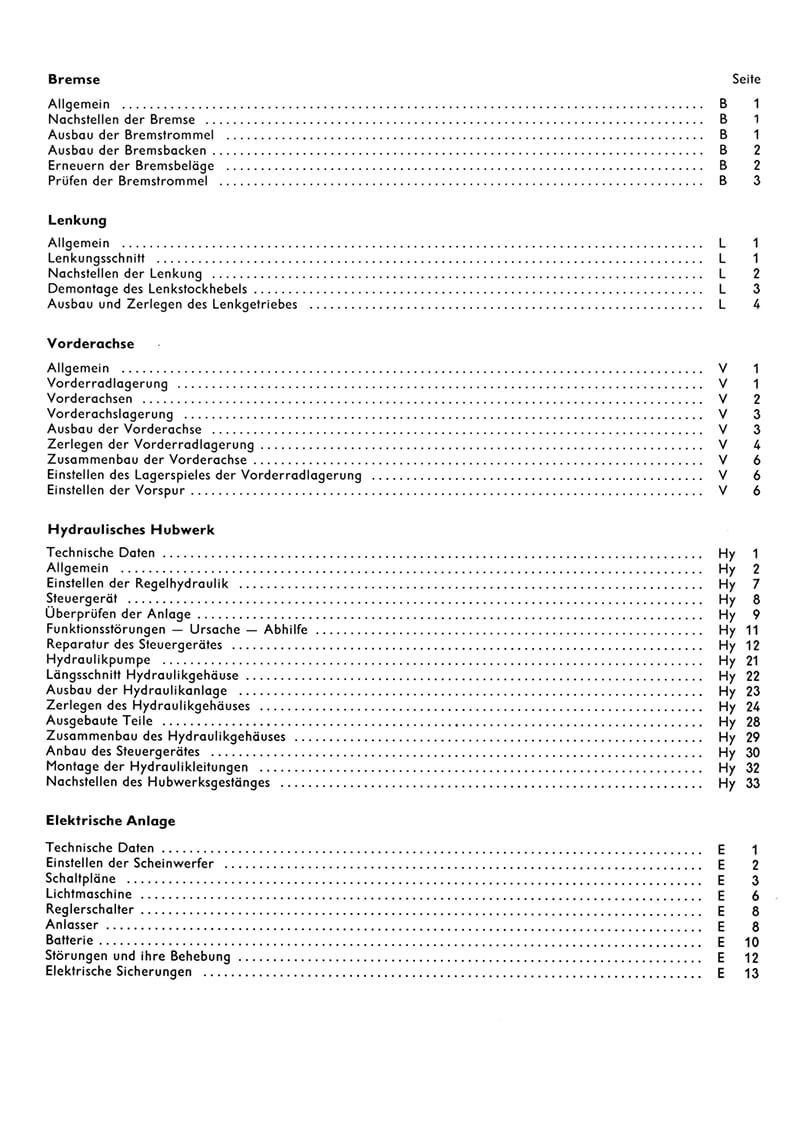

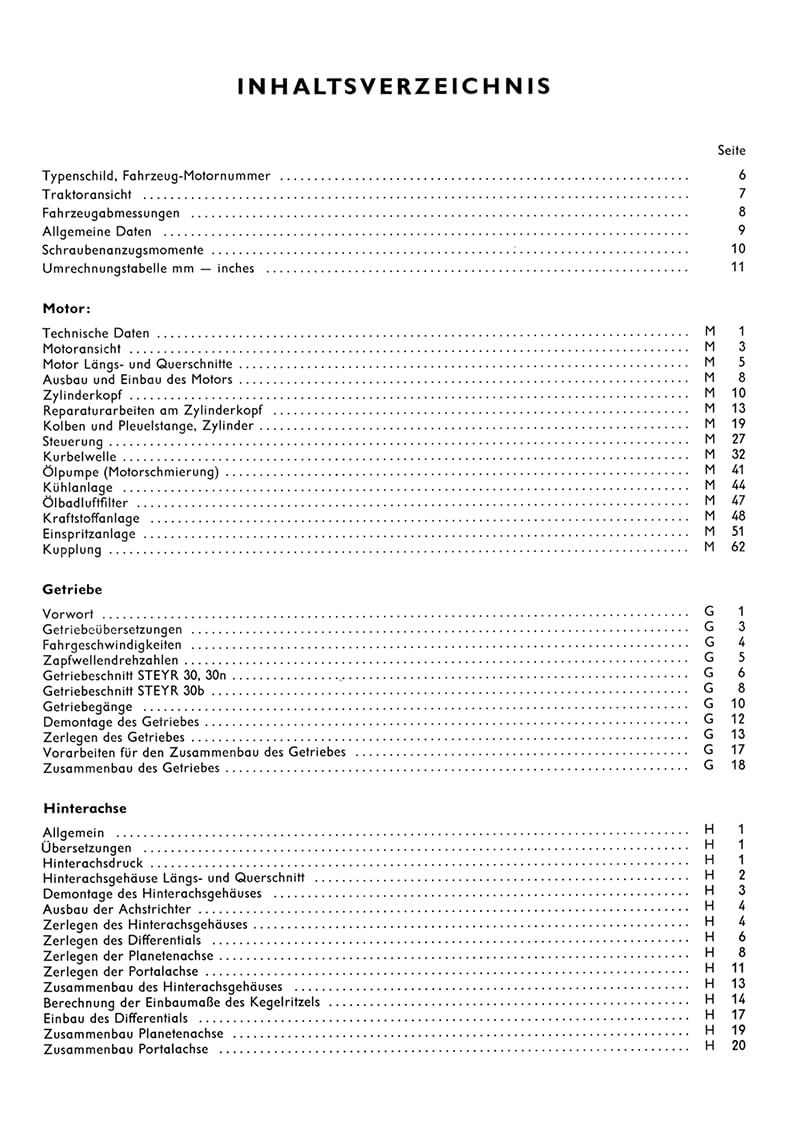

Aus dem Inhalt der Reparaturanleitung: Allgemeine Daten und Schraubenanzugsmomente; Motor mit Zylinderkopf, Kolben und Pleuelstange, Steuerung, Kurbelwelle, Ölpumpe, Kühlanlage, Ölbadluftfilter, Kraftstoff- und Einspritzanlage; Kupplung; Getriebe mit Übersetzungen, Zapfwellendrehzahlen, Getriebeschnitten 30, 30n und 30b, Zerlegen und Zusammenbau; Hinterachse mit Differential, Planetenachse, Portalachse und Berechnung der Einbaumaße des Kegelritzels; Bremse; Lenkung; Vorderachse mit Einstellen der Vorspur; Hydraulisches Hubwerk mit Regelhydraulik, Steuergerät und Hydraulikpumpe; Elektrische Anlage mit Schaltplänen, Lichtmaschine, Anlasser und Batterie.

Wofür die Reparaturanleitung gebraucht wird: Als Nachschlagwerk für die Werkstatt beim Einstellen, Zerlegen und Instandsetzen. Das Ventilspiel ist nach 30, 100 und dann alle 400 Betriebsstunden zu prüfen; am Rohranschluss der Verteilerpumpe darf das Anzugsmoment von 4,3 mkp nicht überschritten werden. Für Hubwerk und elektrische Anlage gibt es Tabellen zu Störungen und ihrer Behebung. Für den 430 gibt es zudem die Betriebsanleitung 430 und 430b sowie den Ersatzteilkatalog 30 und 430.

Faksimile der Ausgabe 11/1969, Taschenbuch, 204 Seiten, DIN A4.
