Steyr Hamster Minor System Weichel Betriebsanleitung

Betriebsanleitung für den Steyr Hamster Minor System Weichel. Die Anleitung TS 95/70 gilt dem Schneidladewagen Hamster-Minor, einem Einachsanhänger, der das Futter, besonders Silomais, schon vor dem Laderaum schneidet und ihm so die Sperrigkeit nimmt.

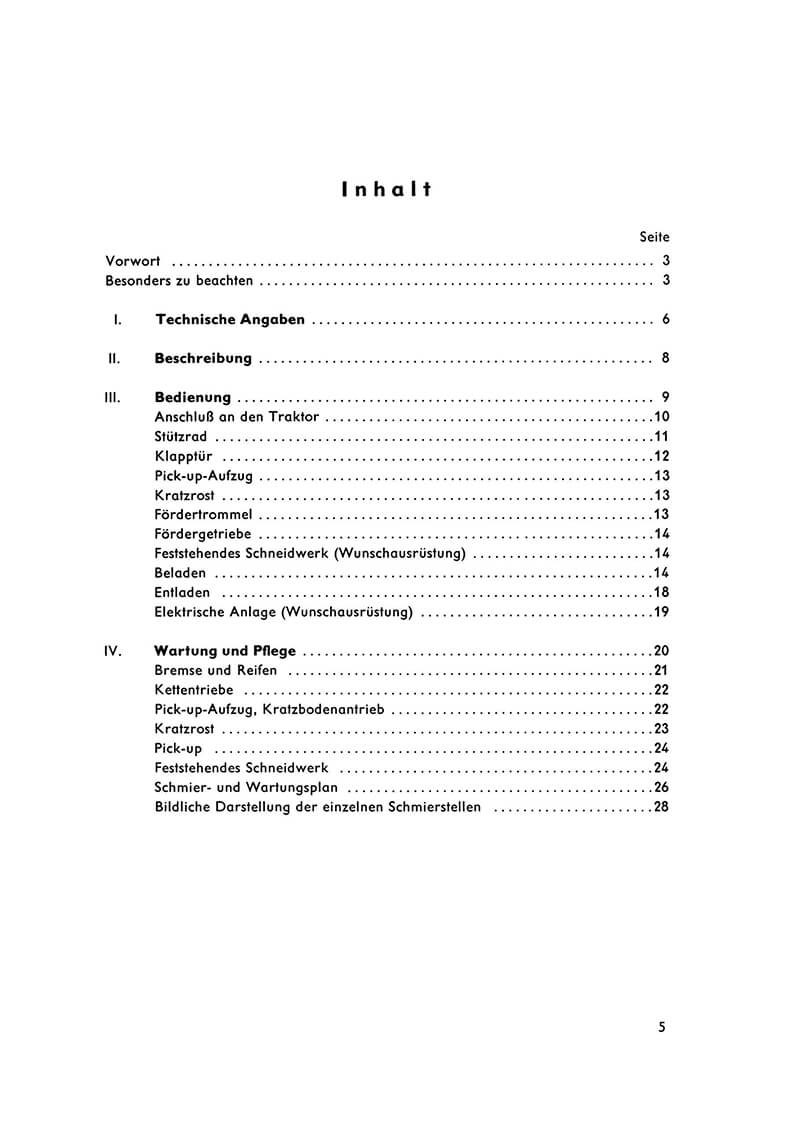

Aus dem Inhalt der Betriebsanleitung: I. Technische Daten mit 12 m³ Fassungsvermögen für Rauhfutter und 6 m³ für Grünfutter und rund 10 PS Leistungsbedarf; II. Beschreibung von Pick-up, Schneideinrichtung und Kratzrost; III. Bedienung vom Anschluss an den Traktor über Stützrad, Klapptür und Pick-up-Aufzug bis zum Beladen und Entladen; IV. Wartung und Pflege von Bremse, Reifen, Kettentrieben, Kratzrost und feststehendem Schneidwerk; der Schmier- und Wartungsplan.

Wofür die Betriebsanleitung gebraucht wird: Zum Bedienen, Warten und Einstellen. Zum Bedienen verlangt sie 540 U/min im Uhrzeigersinn ohne Wegzapfwelle; die Überlastkupplung der Gelenkwelle sitzt traktorseitig, bei der Weitwinkelgelenkwelle für enge Kurven geräteseitig. Zum Warten gliedert der Schmierplan in die Stufen nach 50 Fuhren, nach 100 Fuhren, einmal und zweimal jährlich; das Fördergetriebe fasst 0,5 Liter Getriebeöl SAE 90, die Messer des Schneidwerks werden zwei- bis viermal im Jahr geschliffen. Zum Einstellen nennt sie 2,5 atü Reifendruck für die Bereifung 8,50-12 und das Kürzen der Kratzbodenketten um 2 bis 4 Glieder, wenn der Nachspannweg erschöpft ist. Den Hamster ohne Schneideinrichtung behandelt die Betriebsanleitung zum Hamster System Weichel.

Faksimile der Ausgabe 6/1969, Taschenbuch, 32 Seiten, DIN A5.
