Name: Steyr 80 und 84 Anbaumähwerk Betriebsanleitung
Brand: Steyr
SKU: VV0514
Price: 19.90 EUR
Availability: InStock

Vorschau: Steyr 80 und 84 Anbaumähwerk Betriebsanleitung, Titelseite der Werksausgabe

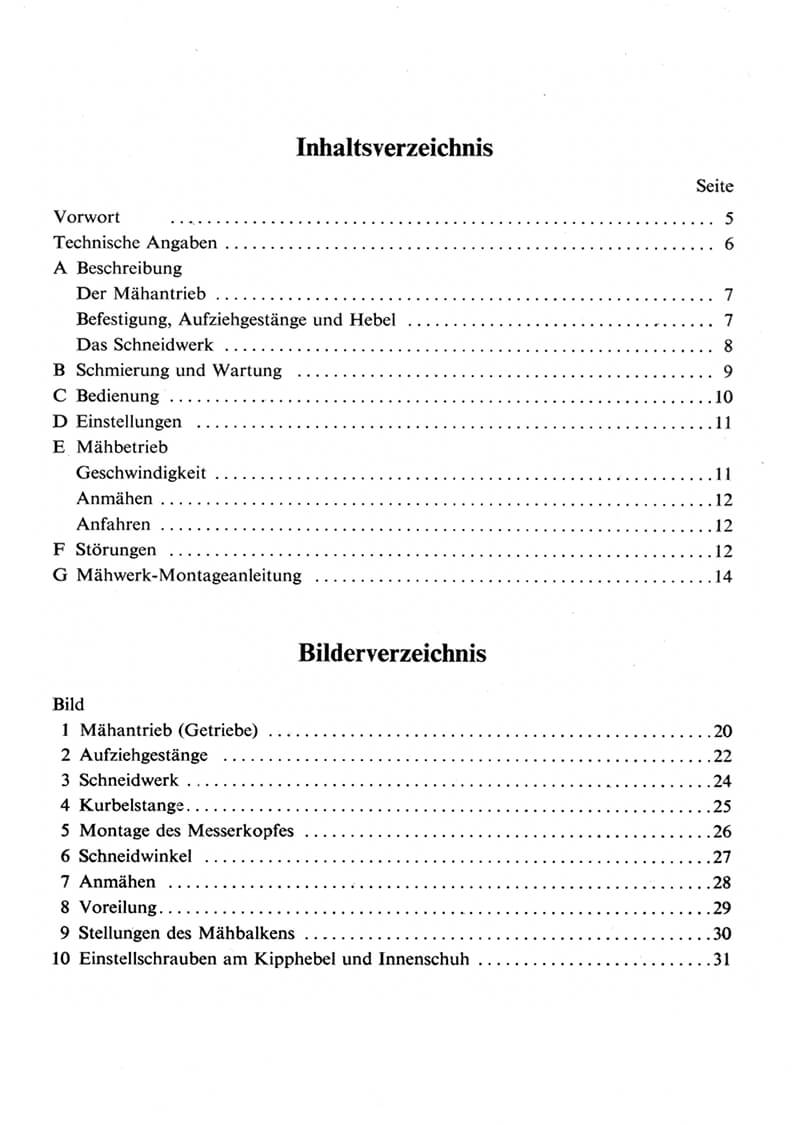

Vorschau: Steyr 80 84 Betriebsanleitung, Inhaltsverzeichnis mit B Schmierung und Wartung, D Einstellungen, Mähantrieb (Getriebe).

Steyr 80 und 84 Anbaumähwerk Betriebsanleitung, Titelseite der Werksausgabe

Steyr 80 84 Betriebsanleitung, Inhaltsverzeichnis mit B Schmierung und Wartung, D Einstellungen, Mähantrieb (Getriebe).

Betriebsanleitung für das Anbaumähwerk am Steyr 80 und 84: Mähantrieb, Aufziehgestänge, Schneidwerk, Wartung, Einstellungen, Mähbetrieb. Faksimile 2/1959, 32 Seiten, DIN A5. Werksnummer TS 111/57.

19,90 €

inkl. MwSt. zzgl. Versandkosten

Sofort lieferbar

Betriebsanleitung für das Anbaumähwerk am Steyr 80 und 84. Das Anbaumähwerk zu den Traktoren... mehr

Menü schließen

Betriebsanleitung für das Anbaumähwerk am Steyr 80 und 84. Das Anbaumähwerk zu den Traktoren Typ 80 und Typ 84 wird als gesondertes Aggregat geliefert, lässt sich mit wenigen Schrauben montieren und rasch wieder abnehmen. Der Mähantrieb bleibt normalerweise am Traktor. Das Büchlein enthält Beschreibung, Montage, Bedienung und Pflege. Werksnummer TS 111/57.

Aus dem Inhalt der Betriebsanleitung: Technische Angaben; Beschreibung von Mähantrieb, Befestigung, Aufziehgestänge und Hebel sowie Schneidwerk; Schmierung und Wartung; Bedienung; Einstellungen; Mähbetrieb mit Geschwindigkeit, Anmähen und Anfahren; Störungen; Mähwerk-Montageanleitung. Der Bildteil zeigt Mähantrieb, Aufziehgestänge, Schneidwerk, Kurbelstange, Montage des Messerkopfes, Schneidwinkel, Anmähen, Voreilung, Stellungen des Mähbalkens und die Einstellschrauben am Kipphebel und Innenschuh.

Wofür die Betriebsanleitung gebraucht wird: Für Anbau, Einstellung und Pflege des Mähwerks am Einzylinder-Traktor. Die Montageanleitung führt durch den Anbau am Traktor, die Kapitel Einstellungen und Mähbetrieb erklären Schneidwinkel, Voreilung und das richtige Anmähen. Der Abschnitt Störungen hilft, Fehler im Mähbetrieb zu finden. Die Zusatz-Ersatzteilliste zum Steyr 84 gibt es ebenfalls.

Faksimile der Ausgabe 2/1959, Taschenbuch, 32 Seiten, DIN A5.
