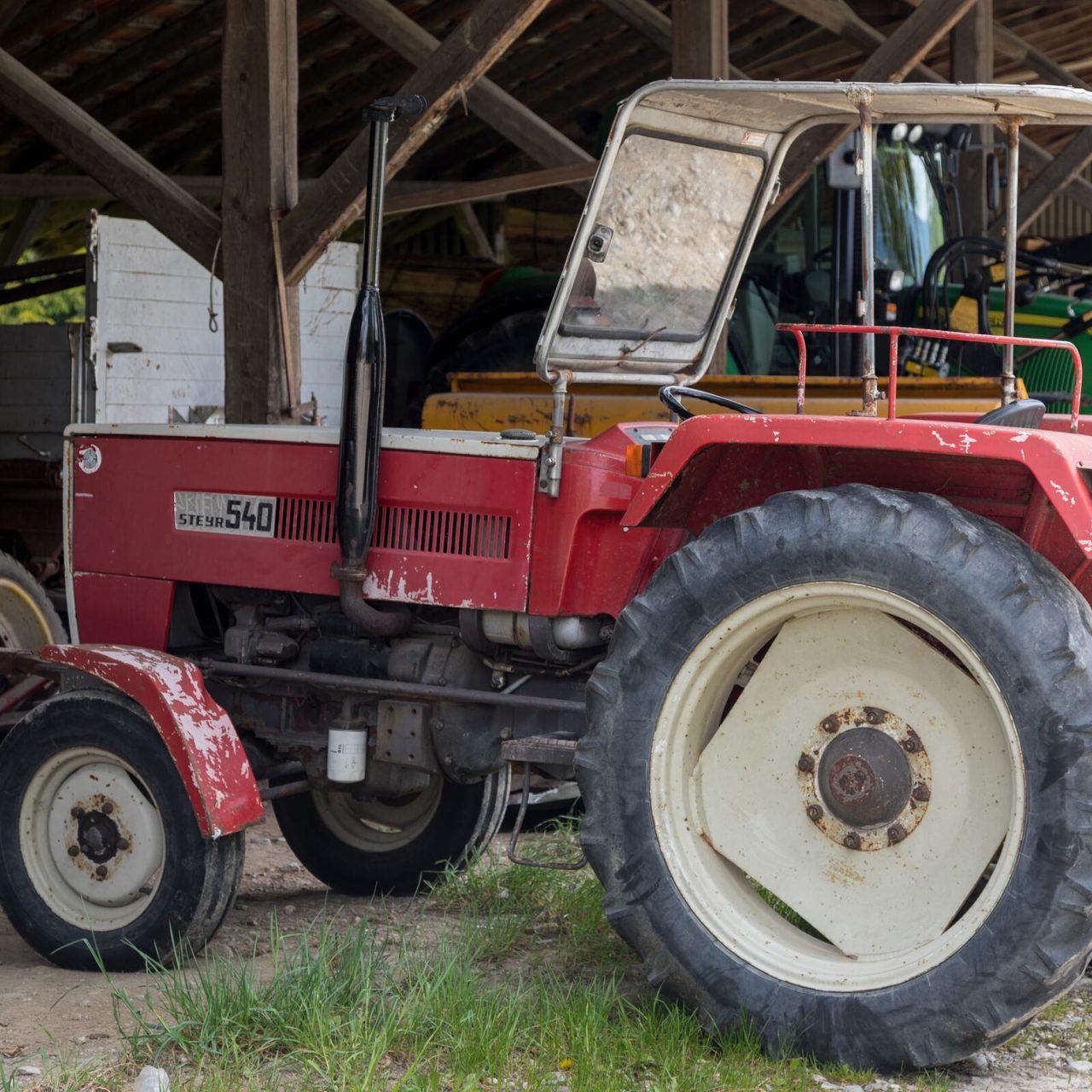

Foto: JoachimKohler-HB, Wikimedia Commons, CC BY-SA 4.0, Quelle, Lizenz.
Steyr 540: 6 l Motorenöl, 25 l Getriebeöl für Wechselgetriebe und Hinterachse, 10,4 l Wasser im Kühlsystem. So stehen die Füllmengen in der Betriebsanleitung von 1972, dazu kommen die Ölsorten und der Wartungsplan von täglich bis 1200 Betriebsstunden. Der 540a mit angetriebener Vorderachse und der 545 weichen bei Getriebe, Planetentrieb und Hydraulik ab, die Tabelle führt alle drei Typen.
Füllmengen und Ölsorten
| Stelle | Steyr 540 | Steyr 540a | Steyr 545 | Ölsorte |
|---|---|---|---|---|
| Motor | ca. 6 l | ca. 6 l | ca. 6 l | HD-Motorenöl SAE 30 im Sommer, SAE 20 im Winter |
| Ölbadluftfilter | ca. 1 l | ca. 1 l | ca. 1 l | Motorenöl |
| Hinterachse und Getriebe | ca. 25 l | ca. 26 l | ca. 23 l | Getriebeöl SAE 90 |
| Planetentrieb je Seite | ca. 2,8 l | ca. 1,4 l | ca. 2,8 l | Getriebeöl SAE 90 |
| Hydraulik | ca. 10 l (11 l)* | ca. 10 l (11 l)* | ca. 14 l (15 l)* | Hydrauliköl SAE 20 W, Erstfüllung Shell Tellus 33 |
| Lenkung | ca. 0,4 l | ca. 0,4 l | ca. 0,4 l | Getriebeöl SAE 90 |
| Riemenscheibenantrieb | ca. 0,6 l | ca. 0,6 l | ca. 0,6 l | Getriebeöl SAE 90 |
| Kraftstoffbehälter | ca. 62 l | ca. 62 l | ca. 62 l | Dieselkraftstoff |
| Kühlsystem | ca. 10,4 l | ca. 10,4 l | ca. 10,4 l | Wasser, Langzeitfüllung |
| Angetriebene Vorderachse | entfällt | ca. 2,1 l | entfällt | Hypoidöl SAE 90 |
| Hydraulische Vierradbremse | entfällt | ca. 0,35 l | entfällt | Bremsflüssigkeit |
*) Wert in Klammern mit Fremdzylinderanschluss. Bei der Hydraulik weichen die Ausgaben ab: 1972 nennt 10 l, 1973 für alle Typen 14 l. Maßgebend ist die Betriebsanleitung zum eigenen Baujahr. Schmierstellen für die Druckschmierpresse bekommen Abschmierfett, die Wasserpumpe ab Werk Shell Retinax A.
Schmier- und Wartungsplan
Der Wartungsplan des Werks für den Steyr 540, vom täglichen Blick auf den Ölstand bis zur Wartung nach 1200 Betriebsstunden:
- Täglich: Ölstand im Motorgehäuse, Wasserstand am Schauglas des Kühlers, Zyklon-Vorfilter reinigen, bei Regen und Staub besonders wichtig.
- Alle 60 Betriebsstunden oder wöchentlich: Kupplungszwischenhebel und Gelenkstück der Lamellenkupplung mit 3 bis 4 Tropfen Motorenöl, Bremswelle, Kupplungspedal und Bolzen der Vorderachsaufhängung abschmieren, Keilriemen zu Wasserpumpe und Lichtmaschine kontrollieren und nachspannen.
- Alle 100 Betriebsstunden: Säurestand der Batterie. Nur in den ersten 100 Betriebsstunden zusätzlich: Getriebeöl in Planetentrieb, Wechselgetriebe und Hinterachse sowie Riemenscheibenantrieb wechseln.
- Alle 200 Betriebsstunden: Motorenöl wechseln, Ölstand in Wechselgetriebe und Hinterachse, Hydraulik und Riemenscheibenantrieb kontrollieren, Einbaufilter des Hubwerks reinigen.
- Alle 400 Betriebsstunden: Hauptstrom-Ölfilter wechseln, Ölstand im Lenkgehäuse kontrollieren, Anhängerkupplung und Vorderradnaben abschmieren.
- Alle 1200 Betriebsstunden oder jährlich: Getriebeöl in Wechselgetriebe und Hinterachse, Planetentrieb links und rechts und Riemenscheibenantrieb wechseln, Lichtmaschine und Anlasser überprüfen und reinigen.
Bei neuen oder generalüberholten Motoren ist der erste Ölwechsel nach 30 Betriebsstunden fällig, das Ventilspiel wird nach 30, 100 und dann alle 400 Betriebsstunden geprüft. Der Ölwechsel gehört direkt nach dem Betrieb gemacht, solange das Öl warm ist; die Ablassschraube sitzt an der tiefsten Stelle der Ölwanne. In den ersten 50 Betriebsstunden gilt höchstens drei Viertel der Motorleistung, also rund 1800 U/min.
Getriebeöl wechseln
Für Wechselgetriebe und Hinterachse brauchst du beim 540 rund 25 l Getriebeöl SAE 90, beim 540a 26 l, beim 545 23 l, dazu je Seite 2,8 l für den Planetentrieb (540a: 1,4 l). Vorgesehen ist der Wechsel alle 1200 Betriebsstunden oder einmal im Jahr, beim neuen Traktor erstmals nach 100 Betriebsstunden.
Hydrauliköl nachfüllen
Der Ölstand des Hubwerks wird alle 200 Betriebsstunden am Ölmessstab geprüft, nachgefüllt wird Hydrauliköl SAE 20 W. Das Hubwerk arbeitet mit 175 atü und 23 l/min, für Fremdzylinder stehen 2,5 l zur Verfügung, die Hubkraft an der Ackerschiene beträgt 1650 kg, mit Hubgabeln in der inneren Bohrung 1850 kg.
Die Unterlagen dazu
Die Zahlen stammen aus der Betriebsanleitung Steyr 540 und 545 (TS 64/72, 1972) und der Betriebsanleitung Steyr 540, 540a, 540s und 545 (TS 154/73, 1973). Für Hackfrucht- und Grünlandtraktor gibt es die Betriebsanleitung Steyr 540, 540a, 540h und 540g, für 548 und 548a die Betriebsanleitung Steyr 540 bis 548a (TS 295/77). Für die Werkstatt: die Reparaturanleitung Steyr 40, 50, 540 und 650 (TS 73/69) mit 340 Seiten, der Ersatzteilkatalog Steyr 540, 540a und 540h (TS 38/70), der Ersatzteilkatalog Steyr 540 und 545 (TS 271/85) und die Werkstattdaten der Plus-Serie, Ausgabe 1974. Technische Daten und alle Unterlagen stehen auf den Typ-Seiten Steyr 540 und Steyr 545.
